"Sparviero" Teichfuss - Roger

BISSEY · Posté le: 10/02/2016 20:50 Sujet du message:

tu t'amuses comme un fou mon Roger.

Roger_Vettorel · Posté le: 10/02/2016 23:04 Sujet du message: Sparviero Roger

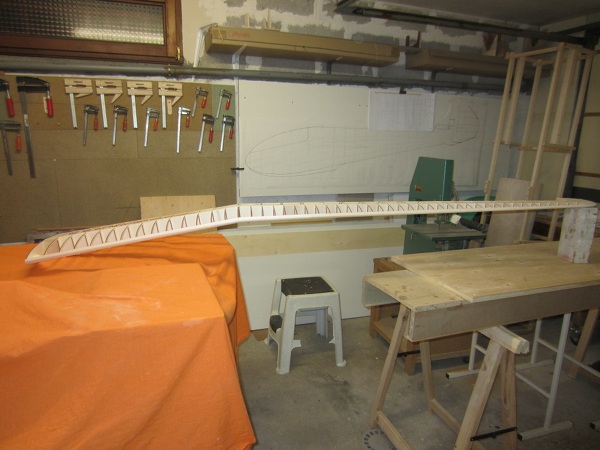

Oui Bibi, je suis fou d'aile ....en mouette MDR

Désolé pour la photo "trompeuse" Marc, je ne suis pas très bon photographe.
C'est mieux comme ça ?

BISSEY · Posté le: 10/02/2016 23:12 Sujet du message:

Je trouve qu'il est un peu tordu ton chantier. Laughing

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

AH, ces .......................................... [clap]

gerard25 · Posté le: 11/02/2016 08:56 Sujet du message: Re: Sparviero Roger

jean marie · Fidèle Posteur Inscrit le: 01 Mar 2006 Localisation: 62

Beau travail Roger; tout es bien fini, [good2]

Comment est realiser l'articulation des ailerons ? une petite photo m'aiderait
a mieux comprendre
Bonne continuation
jean marie

Frédéric · Posté le: 11/02/2016 19:38 Sujet du message:

Salut Roger !

Belle réalisation, c'est propre !
[clap]

Amicalement
Frédéric Wink

Roger_Vettorel · Posté le: 12/02/2016 00:04 Sujet du message: Sparviero Roger

Merci les amis pour vos appréciations !

Jean-Marie, l'articulation des ailerons est faite sur le principe de l'articulation d'une dérive :
une c.a.p. de 2 mm coulissant dans un tube plastique de 3 mm, intérieur 2mm et passant dans des paliers en epoxy. Ce n'est certes pas très rétro, l'avantage est que l'on peut démonter facilement la gouverne en retirant la c.a.p.L'inconvénient est qu'avec plus de 2 paliers, si ce n'est pas bien aligné, ça peut coincer. J'utilise parfois du jonc carbone ou fibre de verre en lieu et place de la c.a.p..
Des photos à venir quand j'aurai fini l'articulation des gouvernes d'un volet et d'un aileron sur une aile du Sparviero. Sur le stab, c'est le même procédé.

bocorvin · Posté le: 12/02/2016 16:43 Sujet du message:

Beautiful! [clap]

, the seagull wings are splendid!

Vincent

Roger_Vettorel · Posté le: 14/02/2016 20:36 Sujet du message: Sparviero Roger

Bonjour !

Poursuite des travaux d'intérieur, au sec (beaucoup de pluie en ce moment..).

Je touche un peu à toutes les parties de l'Epervier, au gré des envies ou quand je suis en attente d'une solution à un problème.
Le stab :

On voit bien la gaine plastique rouge dans laquelle coulisse la cap.

L'articulation au grand complet : la cap, les paliers (8 !)

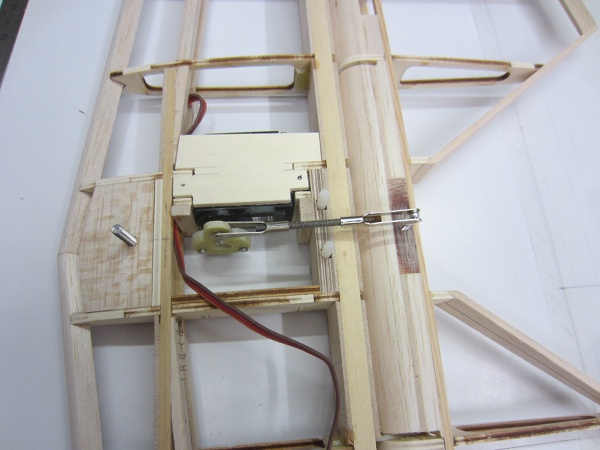

Aujourd'hui j'ai installé le servo de profondeur dans la partie fixe du stab.

La place est comptée, mais ça rentre !

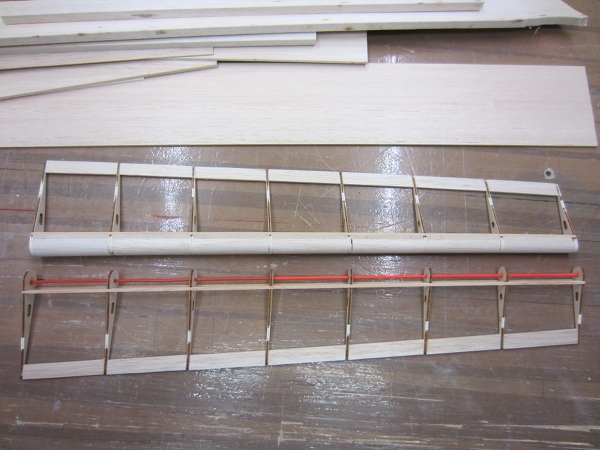

Les gouvernes : façonnage des bords d'attaque.
Il y a un avant et un après !

Voilà, toutes les gouvernes sont faites, plus que les paliers...

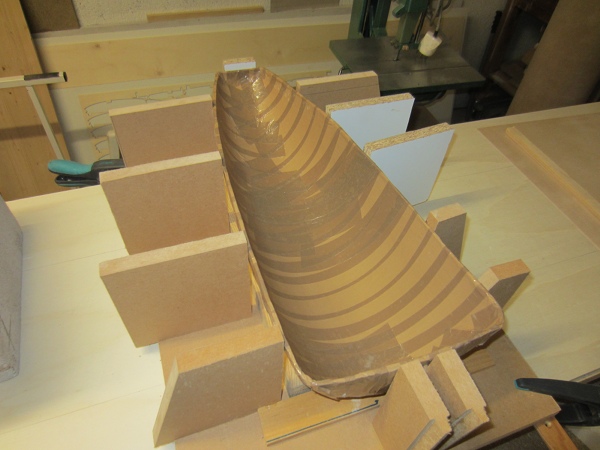

J'ai préparé aussi un moulage pour la verrière : la forme en polystyrène a été recouverte de bandes plâtrées. Après séchage, il suffira de remplir de plâtre le moule obtenu.

A suivre....

gerard25 · Posté le: 15/02/2016 08:50 Sujet du message:

Un seul mot : Magnifique

[clap]

Gerard

patte de loup · Posté le: 15/02/2016 13:40 Sujet du message:

Superbe

Pat'

DOMINIQUE DIOT · Posté le: 15/02/2016 14:29 Sujet du message:

tres tres beau travail [clap]

stéphane monot · Posté le: 16/02/2016 08:18 Sujet du message:

bonjour,

vraiment très soignée cette construction, comme j'aime.

Roger_Vettorel · Posté le: 20/02/2016 09:38 Sujet du message: Sparviero Roger

Bonjour !

Avancée des travaux ces derniers jours :

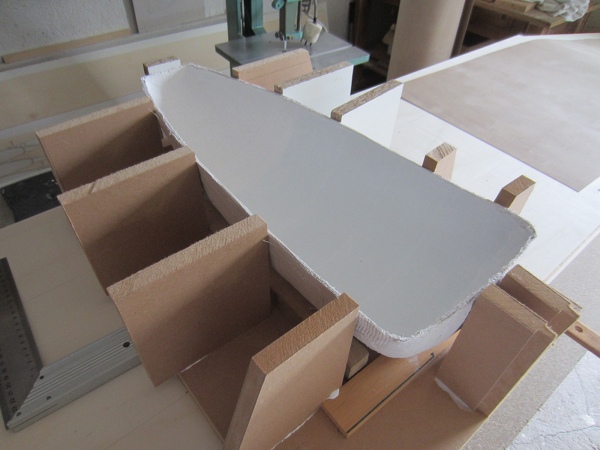

il est temps de faire du plâtre pour remplir le moule ...

Plus qu'à laisser sécher avant le thermoformage, en espérant que tout aille bien. Pour une fois je n'ai pas mis du plâtre partout ! Very Happy

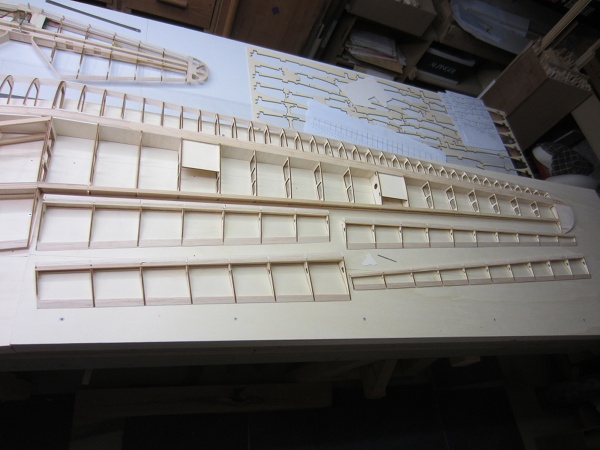

Collage des paliers des gouvernes des ailes :

Collage des nervures d'emplanture sur le fuselage :

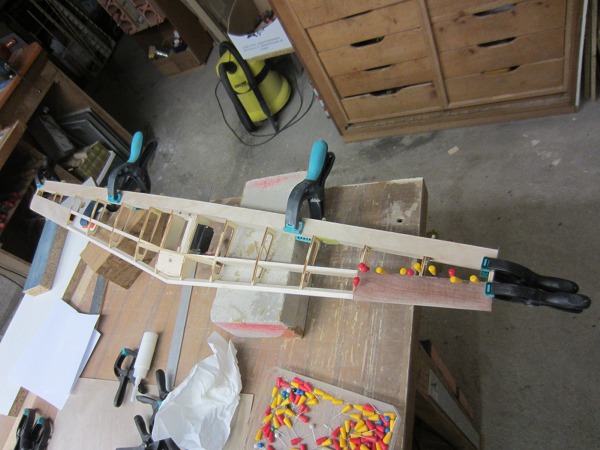

Collage des baguettes diagonales dans les gouvernes :

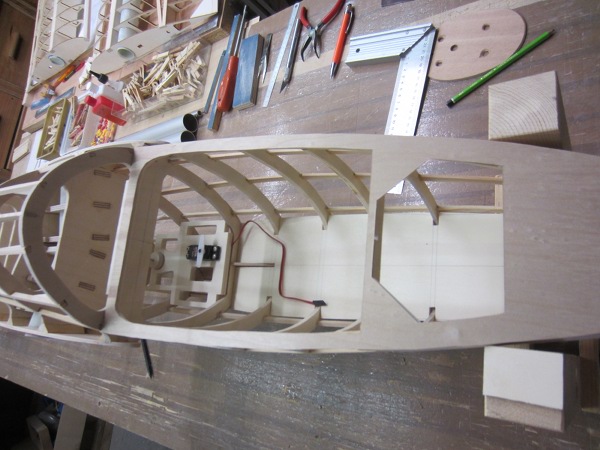

Préparation de l'assise de la verrière, du plancher et de la platine pour le servo de direction :

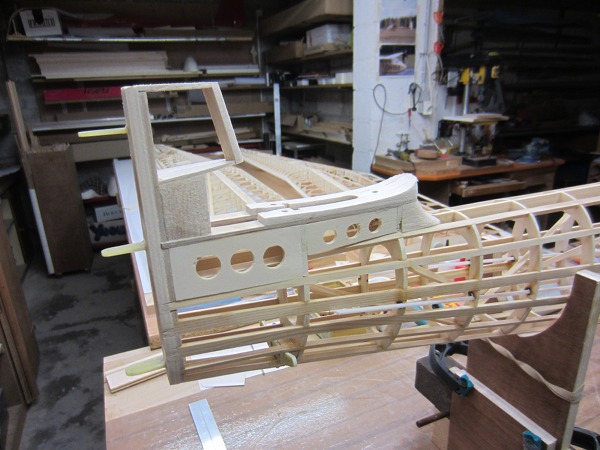

Assise du stab et partie fixe de la dérive :

L'étape suivante sera la mise en croix ! Va falloir faire de la place ...

BISSEY · Posté le: 20/02/2016 10:08 Sujet du message:

Bravo, superbe, il faut que je passe voir ça. Moi j'en suis à l'entoilage fuseau et marouflage des ailes. A+

Frédéric · Posté le: 20/02/2016 10:15 Sujet du message:

Salut Roger !

Très belle réalisation, c'est vraiment très propre !
[clap]

Amicalement
Frédéric Wink

BISSEY · Posté le: 20/02/2016 10:25 Sujet du message:

C'est normal avec lui, dans une main il a la cale à poncer dans l'autre il a l'aspirateur et aux pieds il a la serpillère.

DOMINIQUE DIOT · Posté le: 20/02/2016 10:33 Sujet du message:

Joli travail, pour la mise en croix, ça va le faire. T'as l'air d'avoir un joli atelier plus grand que moi [clap]

Roger_Vettorel · Posté le: 23/02/2016 22:25 Sujet du message: Sparviero Roger

Bonsoir !

Ça y est, la mise en croix a été faite. Ça rentre juste dans l'atelier mais il faut quand même se contorsionner pour faire le tour de l'affaire....

La règle de maçon, c'est pour vérifier les alignements... On prend ce qu'on peut !

Pendant que Bibi freine un peu sa construction ( si peu ! Laughing

), mon "épervier bambino" (appellation aléatoire du petit épervier...) aimerait bien me voir accélérer la cadence Crying or Very sad

Impatience et insouciance de la jeunesse...
Faut quand même laisser sécher la colle ( en plus des contre-temps qui s'accumulent )! Quoiqu'il en soit, malgré les difficultés, les incertitudes et les interrogations de la construction d'un modèle de A à Z , c'est quand même une belle aventure ! Very Happy

Sur le fuselage j'ai revu et corrigé la pose des croisillons pour rigidifier l'arrière. J'ai suivi les conseils d'Eric ( Wink

) donnés à Marc ( Wink

) au cours de la construction du G.R. 70. Et c'est efficace !

Clifton · Posté le: 23/02/2016 22:30 Sujet du message:

Décidément c'est une belle soirée, joli travail de dentelle, c'est quand-même plus beau que de la fibre (aïe). Cela me remonte le moral de voir toutes ces belles machines. Je suis un peu désemparé avec mon Musger ce soir, je vous raconterai sur mon fil de discussion.

Tu avances vite et bien. C'est un peu encombrant dans l'atelier mais ça vaut le coup.

BISSEY · Posté le: 23/02/2016 22:37 Sujet du message:

Mets du tube inox, c'est plus rigide Laughing

C'est quand même un sacré bel oiseau que tu est en train de nous pondre là. J'espère que tu as fait les ailes démontable si non tu vas être obligé de casser la maison pour le sortir !!! MDR

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

J'espère qu'on aura l'occasion de faire un jour un vol en patrouille, Sparviero et GR70, un peu jumeaux !! Wink

DOMINIQUE DIOT · Posté le: 24/02/2016 09:37 Sujet du message:

il est tres beau bravo [clap]

gerard25 · Posté le: 24/02/2016 09:53 Sujet du message:

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

merci, qui sait, en plus je suis un amoureux de la Franche-Comté de longue date !! Wink

patte de loup · Posté le: 24/02/2016 19:40 Sujet du message:

Roger , as tu refais l'etabli ? !!! c'est tellement clean [aspi]

j'ose à peine imaginer le meme en 5 m qui [rrzzzrr]

dort dans mon PC Wink

Super travail [clap]

vivement Polsa pour voir ça Very Happy

Pat'

Roger_Vettorel · Posté le: 04/03/2016 19:41 Sujet du message: Sparviero Roger

Salut à tous !

Après la mise en croix, il y a eu quelques menus travaux.... Et c'est déjà un gros travail de monter, démonter, remonter.... Si je fais un 5 m , je le fais en été pour pouvoir tout faire dehors, ce sera plus pratique... Laughing

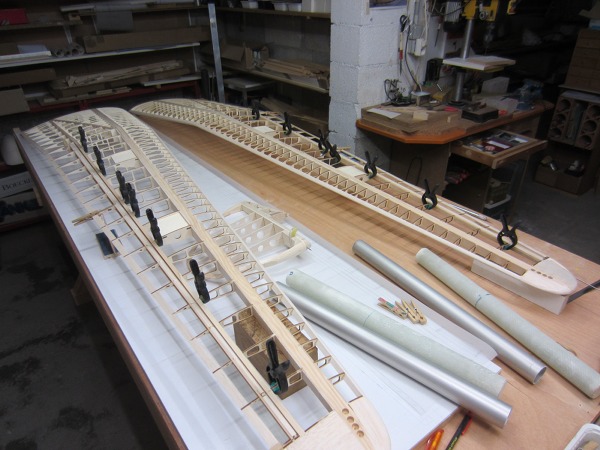

Après le collage définitif des fourreaux de clé, j'ai pu fermer la boîte à clés, dessus et dessous :

Puis mise en place des tétons d'incidence :

Pour solidariser les ailes j'ai repris la solution élastiques et installé des "boîtes" pour leur passage :

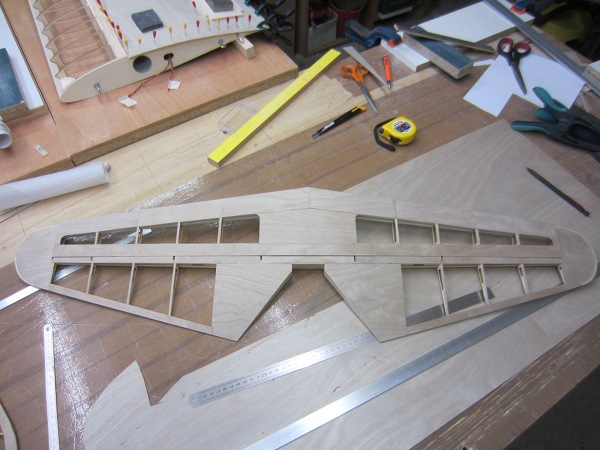

Aujourd'hui j'ai attaqué la phase pose des coffrages. J'ai commencé assez doucement par le stab pour me re-faire la main :

Ça re-devient vite le bazar sur les établis [argh]

et on en est qu'au début !
J'ai prévu d'en finir avec les coffrages à la fin du mois.

A bientôt

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Superbe ! Les miennes sont finies ! Laughing

Histoire vécue: Attention avec les pinces, ça marque et déforme parfois le contreplaqué quand il est humide et après... Embarassed

Roger_Vettorel · Posté le: 13/03/2016 18:12 Sujet du message: Sparviero Roger

Bonjour !

Poursuite des coffrages :

le stab et la dérive sont terminés. Ça m'a pris plus de temps que prévu. J'ai toujours un peu de mal au niveau des extrémités. J'ai donc utilisé du samba massif mis en forme.

La première aile est en bonne voie. Je m'occupe des 2 ailes en même temps. Pendant qu'un panneau est en train de sécher sur l'une, j'en prépare un pour l'autre. C'est quand même du sport et les épingles sont soumises à rude épreuve. Au fait, est-il possible de rendre à ces épingles leur pointe aussi pointue qu'à l'origine ?

Pour les pinces, je ne les utilise en principe que sur le ctp non mouillé.

A la prochaine !
