Musger MG12a - Michel

raymondberth · Fidèle Posteur Inscrit le: 13 Juil 2007

En tout cas du bon et beau boulot Michel Vincent devrait être fier de toi
Raymond

stéphane monot · Posté le: 16/02/2015 10:50 Sujet du message:

Salut Michel,

je vois que tu as repris la construction, bravo [clap]

.
Tu avais peur que je te rattrape Laughing

GARCIA · Posté le: 16/02/2015 12:32 Sujet du message:

Il n'y a plus grand chose à faire, le plus dur est fait Michel encore un petit coup de collier et il vole au printemps. Belle réalisation quand même [clap]

ChristianR · Posté le: 16/02/2015 13:34 Sujet du message:

Michel ,après le travail que tu viens de réaliser ,tu vas faire un coffrage digne de l'artiste que tu es Wink

MALABAT Michel · Posté le: 16/02/2015 16:13 Sujet du message:

michel · Posté le: 16/02/2015 19:29 Sujet du message:

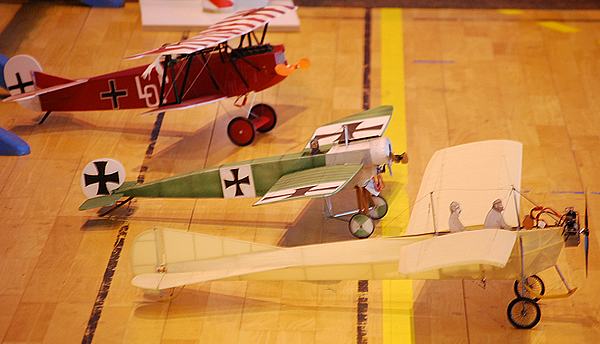

belle construction Michel, tu as pris la photo lors d'une expo?
le tout plastique t'appartient ?

Michel

MALABAT Michel · Posté le: 17/02/2015 00:17 Sujet du message:

MALABAT Michel · Posté le: 01/03/2015 20:13 Sujet du message:

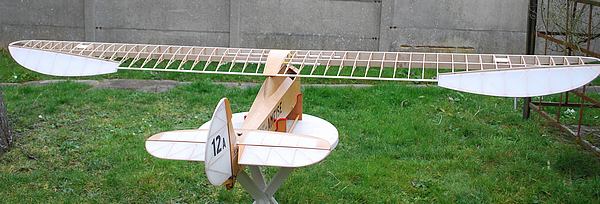

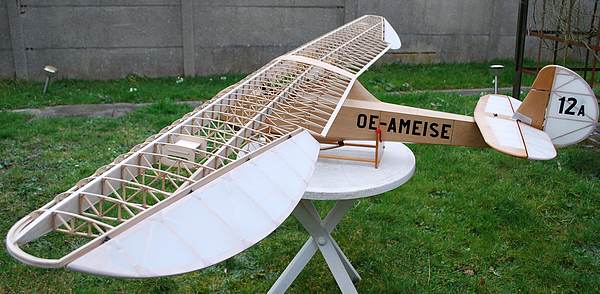

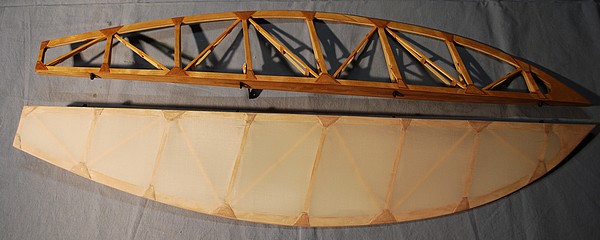

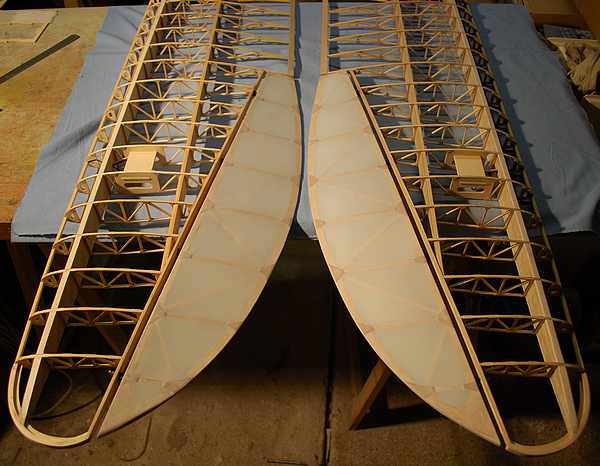

Voilà, les ailerons sont terminés, entoilés et en place. j'ai préféré faire l'antoilage tout de suite, ça change un peu du travail du bois.

Il reste encore les servos à installer.

Avec des pelles à tarte comme ça, si ça ne s'incline pas, c'est à désespérer Laughing

J'ai entamé la fabrication des chapes en métal pour l'attache des haubans. Les mâts des haubans seront entamés simultanément à la pose du coffrage d'ici quelques jours.

stéphane monot · Posté le: 01/03/2015 20:30 Sujet du message:

Salut Michel,

Ils sont superbes ces ailerons [clap]

.
C'est vrai, si ça ne s'incline pas ce ne sera pas la faute aux ailerons...

philippe44 · Fidèle Posteur Inscrit le: 25 Nov 2013

DOMINIQUE DIOT · Posté le: 02/03/2015 10:27 Sujet du message:

bien joli travail [clap]

MALABAT Michel · Posté le: 30/04/2015 23:09 Sujet du message:

Déjà 2 mois que je n'avais pas posté sur le site. Mais la construction n'est pas arrêtée pour autant.

Après l'expo au GPPA d' Angers, il a bien fallu entreprendre ce que je redoutais le plus: la pose des coffrages d'ailes.

Et bien, finalement ça se passe plutôt bien, magré que se soit à un rythme de sénateur, mais bon, seul le résultat compte. La suite en image agrémenté de quelques commentaires sur ma méthodologie.

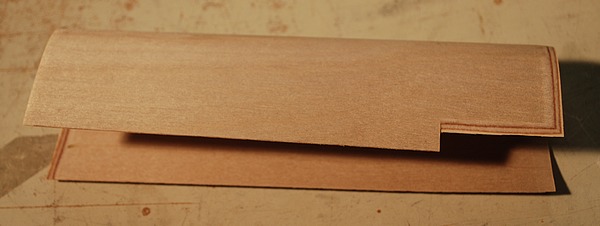

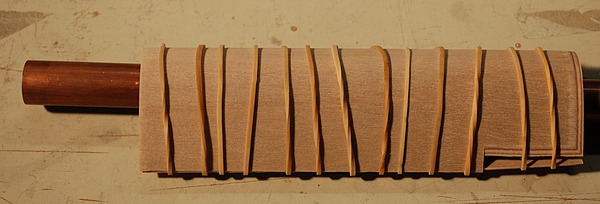

L'élément de coffrage est trempé dans l'eau pendant 1 ou 2 heures, puis roulé sur un tube de cuivre en s'aidant d'un fer bien chaud et maintenu par des élastiques en attendant le séchage complet de CTP (en général une nuit)

Miracle, la feuille de CTP reste bien roulée

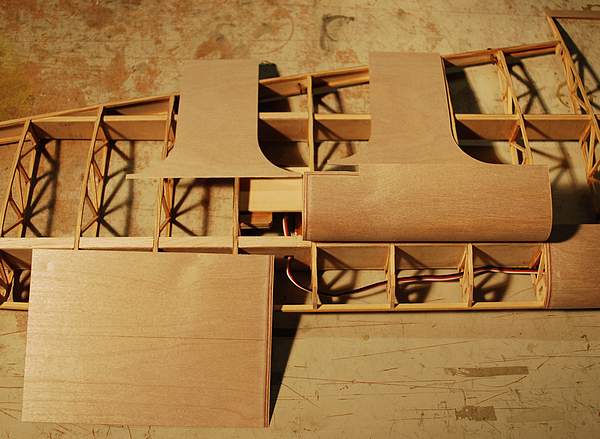

Quelques éléments prêts pour la pose

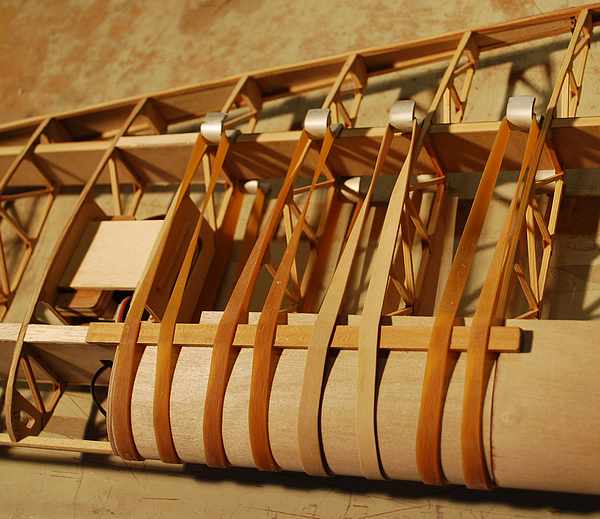

Le coffrage est maintenu bien plaqué sur le BA par les élastiques plats sans endommager le bois. C'est le moment délicat de l'opération car le CTP a tendance à glisser lors de la tension des élastiques, il faut être vigilant sur les raccords à entures. La baguette de pin sert à bien plaquer le CTP sans ondulations. Les crochets ont été fabriqués avec de la tringle à rideau de cuisine.

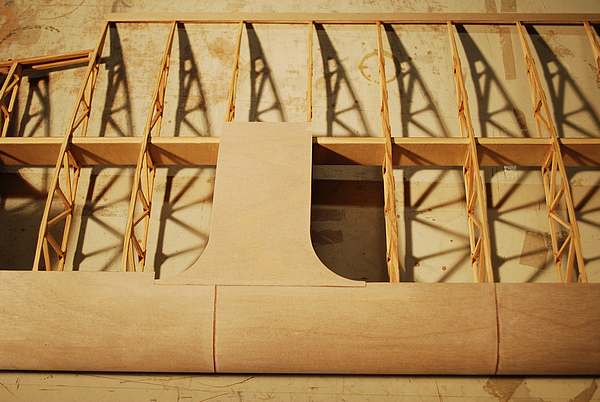

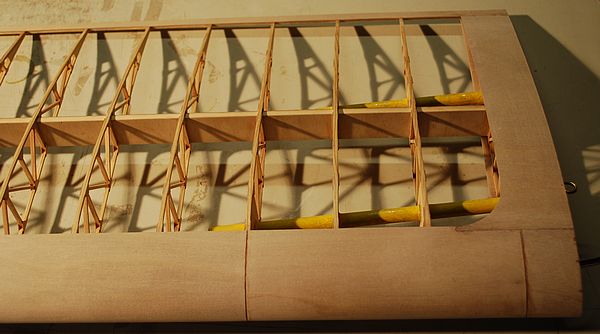

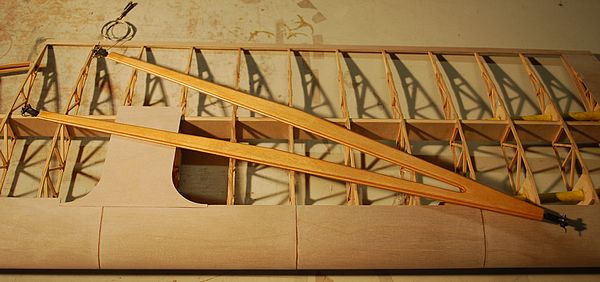

Et voilà le résultat. Il reste encore à arraser le coffrage le longt du longeron.

Les 2 haubans sont faits

Le coffrage d'intrados du servo sera ouvrant pour une éventuelle maintenance de celui ci. Ca serait dommage d'être obligé de charcuter le CTP pour accéder à la mécanique. Je posterai des photos lorsque le principe sera au point, ce qui ne saurait tarder. [humm]

Ensuite, les chapeaux de nervures et encore des goussets Laughing

RichardP · Posté le: 01/05/2015 00:35 Sujet du message:

ChristianR · Posté le: 01/05/2015 09:02 Sujet du message:

Beau travail ,et propre comme à ton habitude [clap]

Michel .

jean claude Crétal · Posté le: 01/05/2015 09:30 Sujet du message:

superbe, bravo Michel [good]

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

bravo Michel, tu auras encore plus de plaisir avec le prochain au vu de cette réussite. Tes appréhensions se sont évanouies maintenant .. Very Happy

MALABAT Michel · Posté le: 01/05/2015 13:52 Sujet du message:

Merci à tous pour vos appréciations.

Marc, pas de PB pour le prochain, je pourrai faire des entures pourries, le planeur sera entièrement peint MDR

Bon, je retourne dans mon antre coller mes coffrages.

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Au contraire, quand c'est peint, on voit encore mieux tous les défauts ! Laughing

Clifton · Posté le: 02/05/2015 00:21 Sujet du message:

Bonjour Michel,

Beau travail, belles entures. J'ai bien regardé tes photos ça sert pour apprendre.

Bon courage pour la suite.

MALABAT Michel · Posté le: 03/05/2015 19:35 Sujet du message:

C'est bien connu, lorsqu'un servo est innaccessible, c'est toujours celui là qui tombe en panne.

Sur le Musger, les servos d'ailerons ne sont pas visitables. N'aimant pas ce cas de figure, j'ai cherché une solution. Comme il fallait tenir compte de l'entoilage qui est collé sur 1 cm au pourtour du coffrage, j'ai réalisé une trappe de visite de taille réduite, mais suffisante pour la maintenance du servo en cas de PB. La suite en images.

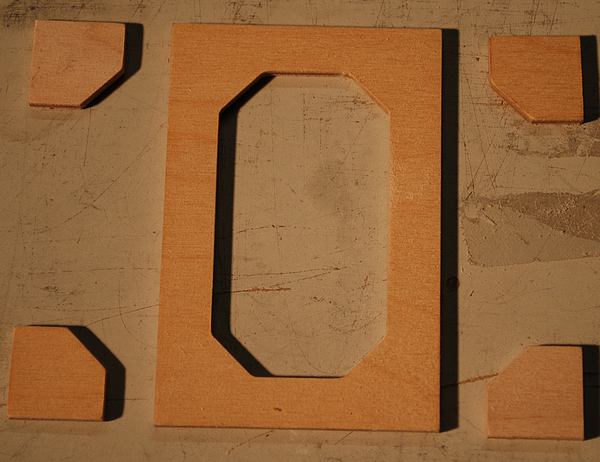

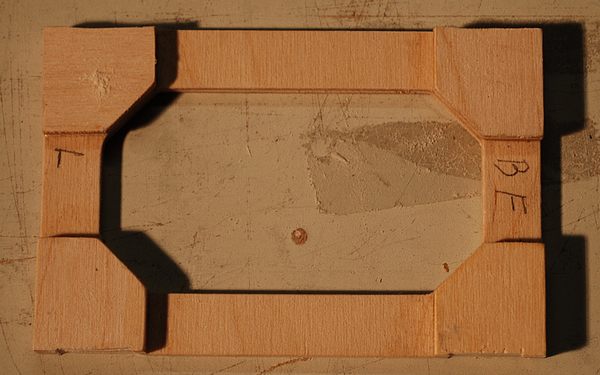

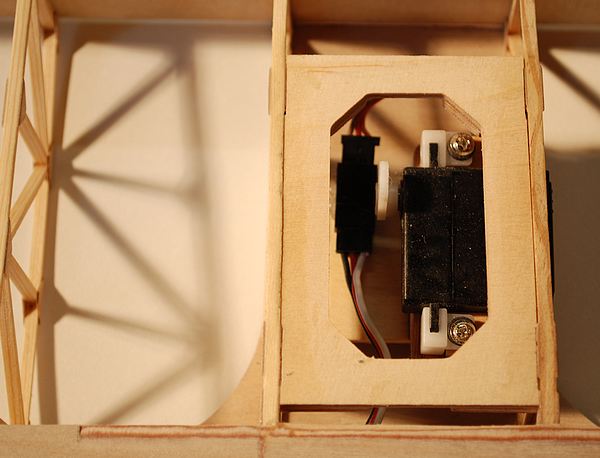

Un cadre en CTP 3mm est découpé à la CNC + 4 petits taquets d'angles pour recevoir les vis de fixation de la trappe de visite

Le cadre est collé entre les nervures puis légèrement poncé en épaisseur pour épouser la forme du profil.

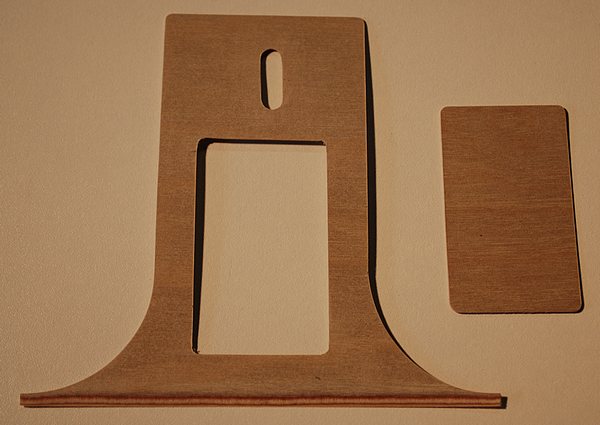

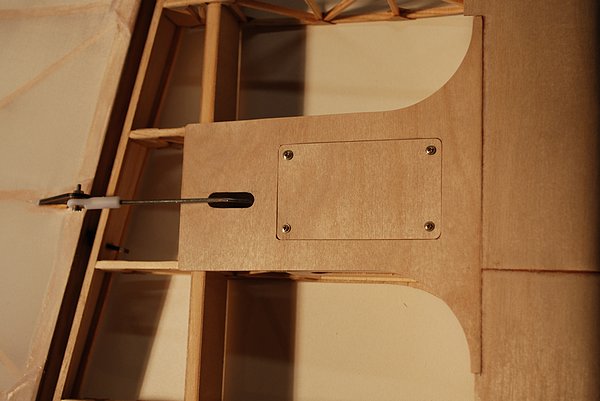

Coffrage et trappe de visite en CTP 0.6

Et voilà, plus de soucis pour la maintenance et il y a la place pour coller l'entoilage sur le pourtour du coffrage. Wink

VincentB · Posté le: 03/05/2015 19:41 Sujet du message:

Tu as eu raison de faire des trappes Michel Wink

Ta construction est toujours aussi propre [clap]

Clifton · Posté le: 03/05/2015 19:41 Sujet du message:

Bonsoir Michel,

Rien à dire, c'est parfait et je te comprends, ça rassure de savoir que l'on peut accéder au servo.

Bonne continuation

MALABAT Michel · Posté le: 04/07/2015 19:05 Sujet du message:

La construction avance doucement mais surement.

Les coffrages d'ailes sont terminés.

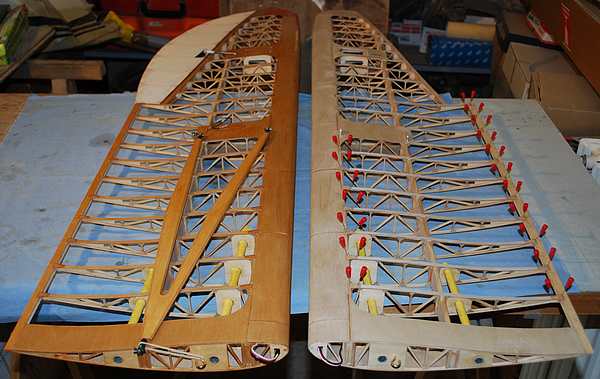

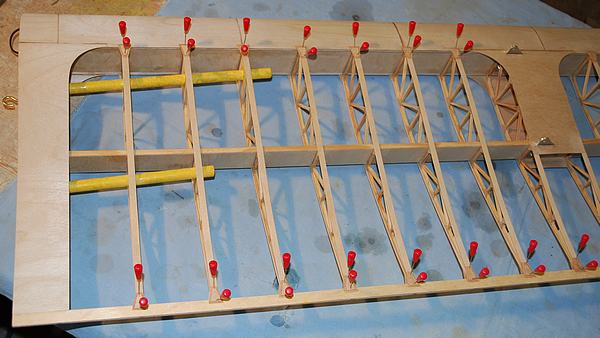

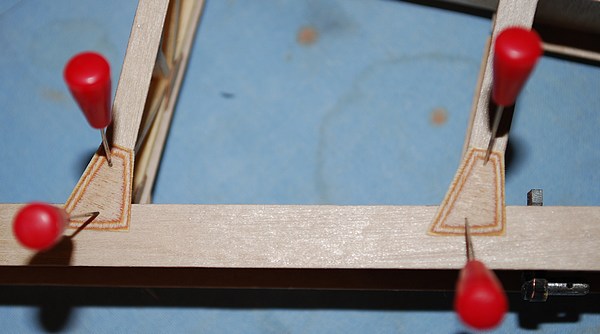

La pose des chapeaux de nervures et des goussets est en cours.
Prochaine étape, l'entoilage au diacov.

Et puis faudra aussi penser au pilote.

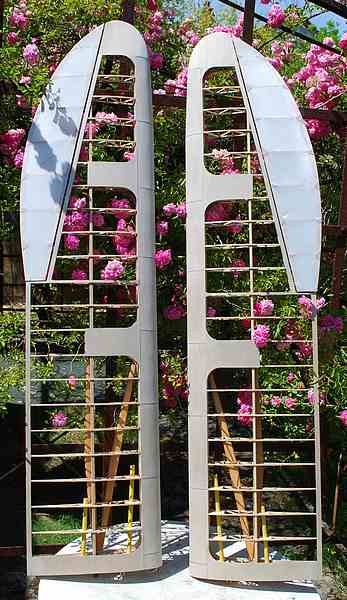

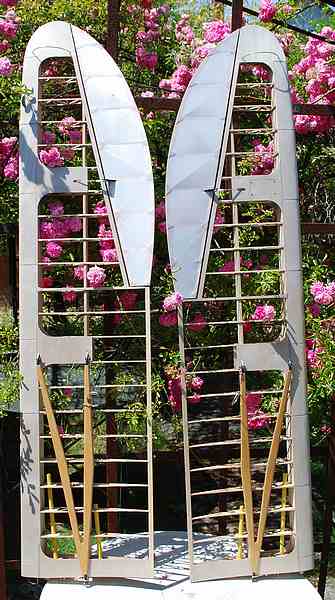

Extrados

Intrados
