Voir le sujet précédent :: Voir le sujet suivant |
Auteur |
Message |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 16/09/2009 17:05 Sujet du message: |
|
|
|

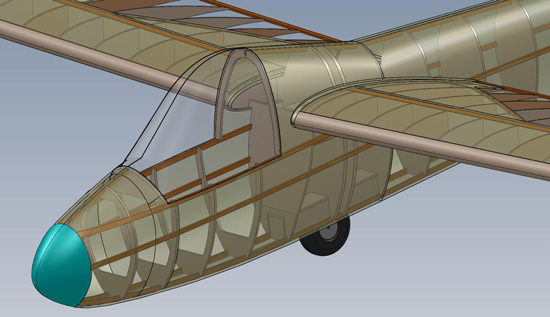

C'est corrigé.
Ça fait tout de suite mieux. Les goussets ne sont pas représentés. Pour l'instant.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 16/09/2009 19:40 Sujet du message: |
|
|
|
Bon, maintenant on passe au choses sérieuses. On taille dans la masse pour obtenir les pièces finales. Voici les couples avant et le support de roue.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
DirkBoehm Apprenti Posteur


Inscrit le: 30 Avr 2009

Localisation: EDFX
Âge: 47

|
|
Revenir en haut de page |
|
 |
DirkBoehm Apprenti Posteur


Inscrit le: 30 Avr 2009

Localisation: EDFX
Âge: 47

|
Posté le: 22/09/2009 09:53 Sujet du message: |
|
|
|
« cassin jean » a écrit: Tout s'explique ! La séduction a opéré et Laurent a succombé aux charmes de la "jolie demoiselle " !
Qui a dit : "comme d'habitude !" ? Je t'ai entendu Ronan !... Et vous aussi Erwan et Ben , les mauvaises langues de service ! ![[non]](images/smiles/Non.gif) ! Pas de ça chez nous !  !
Salut
Les mauvaises langues de service... ? Mauvaises?
Le charme des belles dames te n'impressionne pas?
Je dois admettre que... ah non... Si ma femme lit Retroplane: C'est seulement le charme de ma belle femme!
 Viele Grüße,
Dirk. |
|
Revenir en haut de page |
|
 |
DirkBoehm Apprenti Posteur


Inscrit le: 30 Avr 2009

Localisation: EDFX
Âge: 47

|
Posté le: 22/09/2009 16:20 Sujet du message: |
|
|
|
Salut Laurent,
j'ai un nouveau lien pour toi. Il ya plusieurs photos sur la page: http://www.letani-jes.wbs.cz/1947__1954.html
et en plus ici: http://www.letani-jes.wbs.cz/slovo_pametnika.html
Sur la deuxième page un ancien pilote raconte ses expériences avec les (retro)planeurs jusqu'à ce qu'il soit interdit de vol a 1955 (apres il a détruit un Sohaj).
Peut-être les photos peuvent te aider?
Malheureusement je ne peux pas telecharger les photos (qui me peut aider?)
Amicalement,
Dirk.
 Viele Grüße,
Dirk. |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 23/09/2009 11:29 Sujet du message: |
|
|
|
Cocher Outils / Options / Contenu / Activer Javascript
Cliquer sur le bouton "avancé", décocher tous les items.
Et miracle, ça marche


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 23/09/2009 18:33 Sujet du message: |
|
|
|

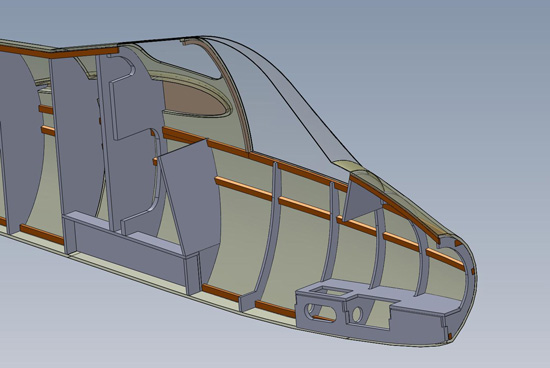

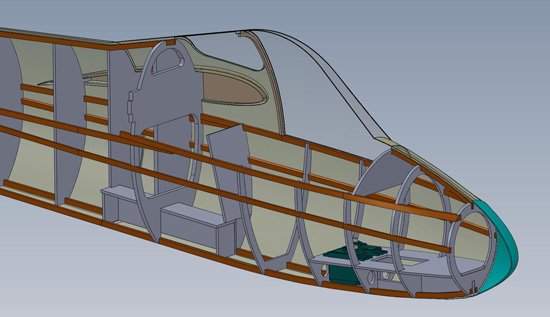

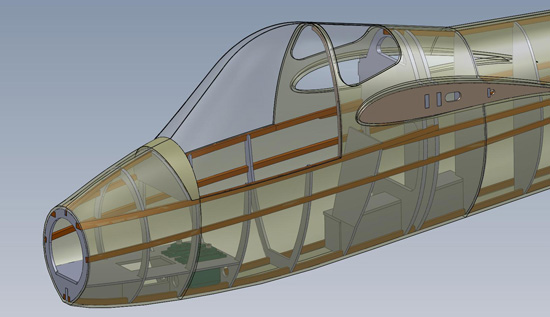

Voici la structure interne à l'avant du fuselage.
J'aurais besoin de votre avis. Cela vous parait-il cohérent et solide ?
Les couples sont en ctp 3mm ainsi que le puit de roue et le plancher avant.
La quille avant est en ctp 5mm. Les longerons sont en 6x4. Coffrage 3mm balsa.
Les trous dans la quille ce n'est pas pour alléger, c'est pour pouvoir passer les fils de la batterie et des servos.
Un détail m'ennuie. Au niveau du bord d'attaque de l'aile, je n'ai aucune pièce pour reprendre l'effort de l'aile en cas d'appuis sur le saumon. Mais le vrai est aussi comme ça.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
Frédéric Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 60

|
|
Revenir en haut de page |
|
 |
erwan Psycho Posteur


Inscrit le: 17 Aoû 2006

|
Posté le: 23/09/2009 20:11 Sujet du message: |
|
|
|
ca me parait un poil leger en cas de choc un peu brutal sur le nez, j'aurais bien vu un renfort en ctp 3 mm de chaque coté de la quille, c est pas très lourd , ca evite du plomb dans le nez et ca renforce un peu.
Erwan |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Lanzarote
Âge: 61

|
Posté le: 24/09/2009 04:59 Sujet du message: |
|
|
|
Si tu mets une clé ronde, ça ne devrait pas causer de soucis au niveau des BA, ce que j'avais fait sur mon Minimoa, c'est 2 trous de 5 ou 6mm dans les emplantures du fuselage au niveau des BA, et un tourillon hêtre de 5 ou 6mm juste enfilé dans ces trous, ça se trouvera juste derrière la tête du pilote, mais sans coller ce tourillon, en cas de choc, le tourillon absorbe, eventuellement tu le changes facilement, ou tu l'enlèves si besoin d'exposer le modèle, tu ne le mets qu'au montage des ailes, mais sinon ça reste discret un tourillon
|
|
Revenir en haut de page |
|
 |
ClaudeL Accro Posteur


Inscrit le: 26 Jan 2006

Localisation: Vercors (FR)
Âge: 77

|
Posté le: 24/09/2009 08:57 Sujet du message: |
|
|
|
Laurent,
Ne pourrais-tu pas prolonger la quille avant jusqu'au puits de roue ?
A moins que l'aménagement maquette de la cabine t'en empêche ?
Claude |
|
Revenir en haut de page |
|
 |
cassin jean Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75

|
Posté le: 24/09/2009 19:57 Sujet du message: |
|
|
|
Mon Twin Astir est monté comme le dit Vincent sinon à chaque atterrissage les ailes enfoncent le fuselage . En peignant le torillon en noir mat ou à la couleur du fond de la cabine c'est très discret .
Sur mon planeur il passe à travers le pilote arrière au niveau du torse mais sur celui là j'ai bien peur que le torillon soit obligé de rentrer par une oreille pour sortir par l'autre ... On les met où les écouteurs ?...
Salut |
|
Revenir en haut de page |
|
 |
Olivier Fidèle Posteur


Inscrit le: 02 Aoû 2009

Localisation: Lausanne
Âge: 38

|
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 27/09/2009 13:22 Sujet du message: |
|
|
|

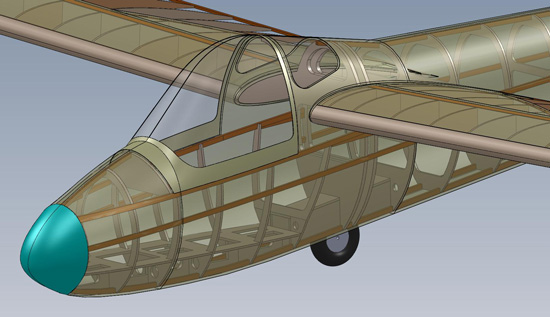

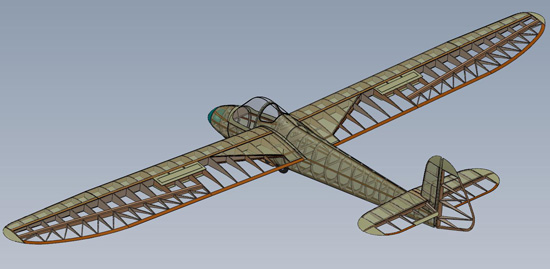

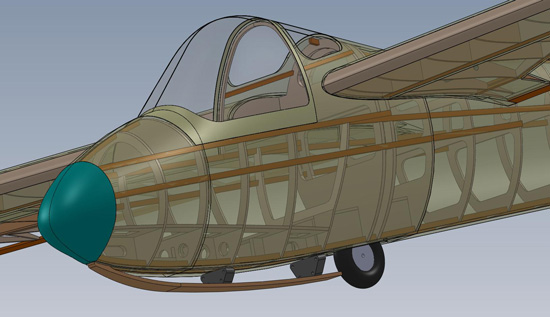

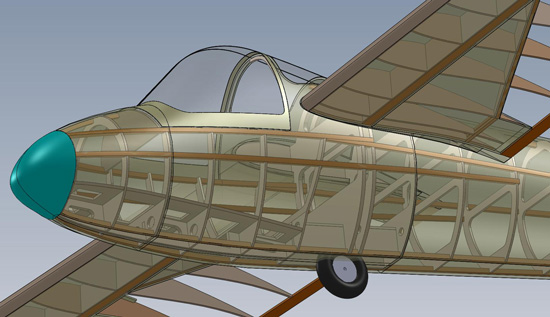

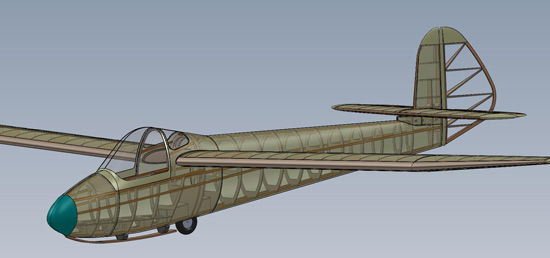

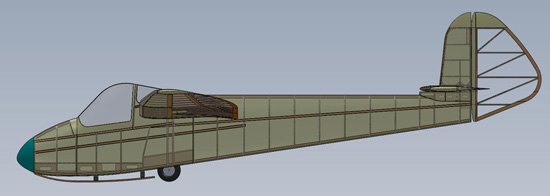

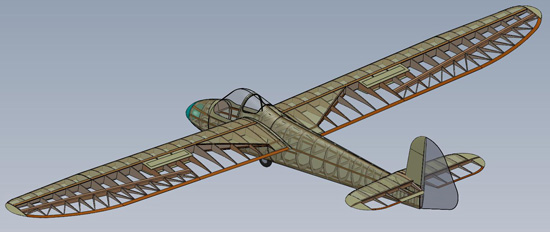

En tenant compte de vos remarques, à une dérive et quelques détails près, la modélisation touche à sa fin.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
|
Revenir en haut de page |
|
 |
plu ronan Incurable Posteur


Inscrit le: 10 Jan 2007

|
Posté le: 02/10/2009 19:09 Sujet du message: |
|
|
|
as tu les fichiers pour une decoupe jet d eau?  |
|
Revenir en haut de page |
|
 |
GuillaumeG Accro Posteur


Inscrit le: 04 Mar 2006

Localisation: Munich / Savoie (73)
Âge: 40

|
Posté le: 02/10/2009 20:16 Sujet du message: |
|
|
|
Je sens que l'on va se régaler!! ![[bave]](images/smiles/bave.gif) |
|
Revenir en haut de page |
|
 |
cassin jean Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75

|
Posté le: 02/10/2009 21:06 Sujet du message: |
|
|
|
Laurent a des dossiers Ri..rd , l'eau il ne la jette pas il en met un peu dedans mais pas trop ! ... !
Salut |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
|
Revenir en haut de page |
|
 |
plu ronan Incurable Posteur


Inscrit le: 10 Jan 2007

|
Posté le: 03/10/2009 11:34 Sujet du message: |
|
|
|
c est une idée comme ça , pour occuper bertrand..... |
|
Revenir en haut de page |
|
 |
cassin jean Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75

|
Posté le: 03/10/2009 15:33 Sujet du message: |
|
|
|
Mais c'est une très bonne idée Ronan ! A creuser !... ! |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 03/10/2009 17:24 Sujet du message: |
|
|
|
Le pauvre Bertrand, lui qui est déjà débordé.

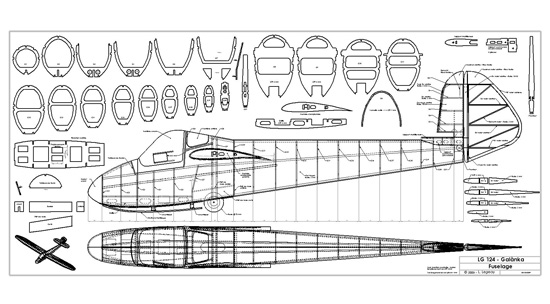

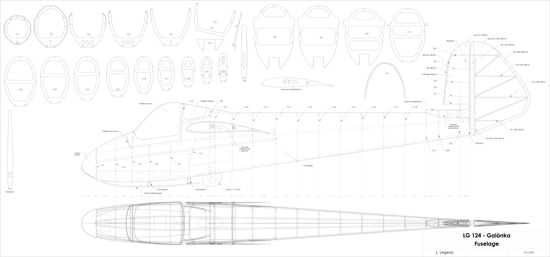

En attendant, le plan 2D du fuselage est terminé. Les planches de découpe des pièces aussi. Aux erreurs du 3 vues près, c'est ressemblant. Ce n'est pas pour un débutant. L'implantation radio n'y est pas ni les charnières. Chacun à ses petites habitudes dans ce domaine.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 73

|
Posté le: 03/10/2009 18:33 Sujet du message: |
|
|
|
Superbe boulot Laurent
belle allure ce planeur
je te vois aussi champion de la mise en plan ![[amen]](images/smiles/amen.gif)
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 03/10/2009 21:24 Sujet du message: |
|
|
|
Tu sais, une fois que les pièces sont prêtes, la mise en plan ce n'est rien du tout.
Tu ne traces pas un seul trait. Tu places juste les éléments sur le papier comme cela t'arranges. Ensuite quelques cotes et annotations qui si elles sont bien préparées dans les pièces sont automatisées sur la mise en plan.
Il n'y a pas de quoi être champion.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
cassin jean Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75

|
Posté le: 03/10/2009 22:09 Sujet du message: |
|
|
|
Si tu fais pas des kits tu feras peut être des plans ?...
salut |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 04/10/2009 19:17 Sujet du message: |
|
|
|

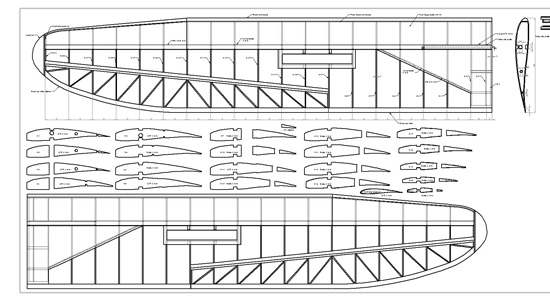

Un extrait du plan des ailes.


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
jean claude Crétal Serial Posteur


Inscrit le: 21 Avr 2008

Localisation: Charente-Maritime
|
Posté le: 04/10/2009 19:37 Sujet du message: |
|
|
|
Bonsoir Laurent,
Tu vas peut être pouvoir changer ta devise en bas de post, j'ai l'impression que tu avances bien vite
 Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
Revenir en haut de page |
|
 |
LAMBERT André Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: TEILLE 44440
|
Posté le: 05/10/2009 19:02 Sujet du message: |
|
|
|
A quel vitesse il travaille ce LAURENT
Je n'avais pas encore vu le sujet que le planeur est modélisé.
Un extra terestre, je suis sur, ou alors il n'a pas someil.
Bravo Laurent
DEDE |
|
Revenir en haut de page |
|
 |
ultralajt Fidèle Posteur


Inscrit le: 01 Nov 2007

Âge: 65

|
Posté le: 05/10/2009 19:05 Sujet du message: |
|
|
|
Laurent, excelent job!
From first 3view to complete RC model workshop plans!
Bravo!
 Never try, never fail.... |
|
Revenir en haut de page |
|
 |
Frédéric Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 60

|
Posté le: 05/10/2009 22:42 Sujet du message: |
|
|
|
Salut Laurent !
Très beau travail de dessin, mais tu prends du retard... Pas un morceau de bois encore coupé après un jour... tu te reposes ?
Bonne construction !
Amicalement
Frédéric


"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert ! |
|
