PWS 101 (1937) - Fabrice

Orionis · Posté le: 06/12/2010 16:34 Sujet du message:

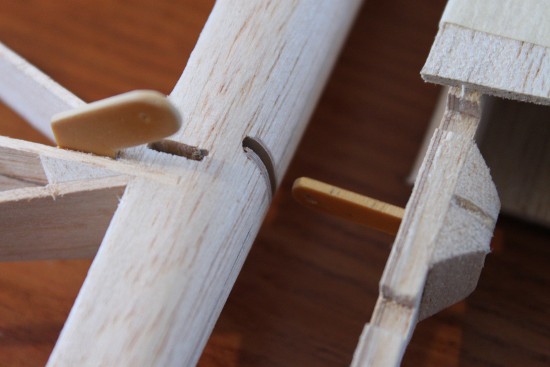

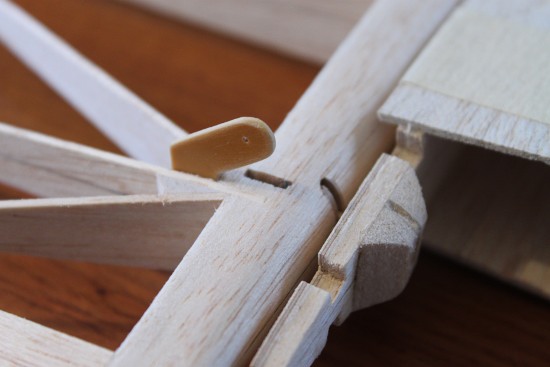

Harold, voici le système d'articulation que j'ai employé.

Orionis · Posté le: 06/12/2010 16:36 Sujet du message:

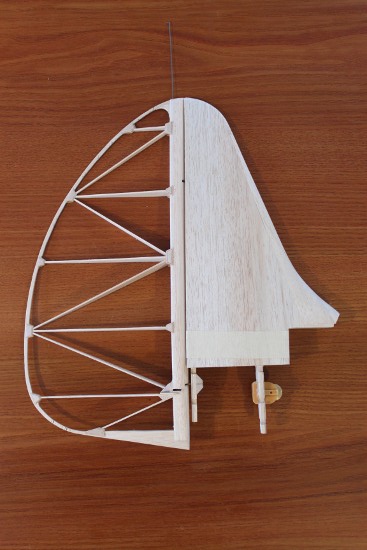

La dérive, quasiment terminée (j'aime bien sa forme toute en arrondis) :

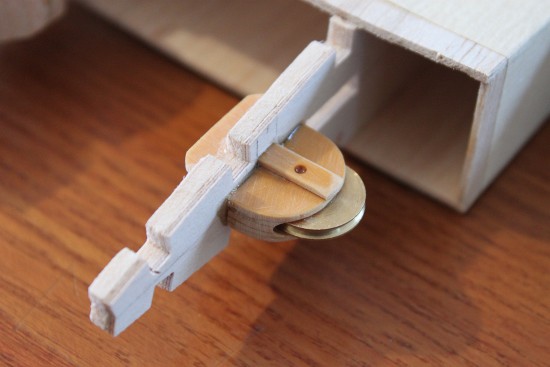

Et la poulie de renvoi de la commande de profondeur :

VincentB · Posté le: 06/12/2010 17:48 Sujet du message:

Beau boulot, c'est trés soigné [good]

j'aime ça

Johannes · Posté le: 06/12/2010 19:07 Sujet du message:

Super Fabrice was du da wieder baust [clap]

Besonders die Umlenkrolle hat es mir angetan - einfach Spitze [amen]

Kannst du vielleicht mal beschreiben wie du diese hergestellt hast ??

Gruß Johannes

de Schaetzen Harold · Posté le: 06/12/2010 19:13 Sujet du message:

Effectivement, très soigné comme construction.

Merci pour les renseignements concernant l’articulation de la dérive. J’utilise le même système, mais avec une CAP de 1.5mm.
Est-ce qu’une tige plus mince ne risque pas de flamber?

Bonne continuation.

Harold

Orionis · Posté le: 06/12/2010 19:15 Sujet du message:

Johannes,
I used epoxy plates (or sheets?), taken from printed circuits.
I shamefully copied this trick from Vincent's Mg9a.

Orionis · Posté le: 06/12/2010 19:17 Sujet du message:

Harold : non, car elle coulisse sur toute sa longueur dans un tube plastique, lui-même noyé dans le bord d'attaque du volet. Les seuls endroits d'où elle en sort sont au niveau des articulations, soit deux fois 1.5mm. C'est très solide (enfin, je pense), sans jeu et discret.
J'avais fait de même pour l'ASK13.

patte de loup · Posté le: 07/12/2010 20:55 Sujet du message:

Fabrice
La commande de la direction est en câble aller retour? Fait attention à l'alignement des trous du guignol/axe de la dérive! sinon risque de blocage [humm]

Pat'

Orionis · Posté le: 07/12/2010 21:07 Sujet du message:

Je crois que tu m'avais mis en garde de la même façon pour le K13, ne t'inquiète pas, j'y ai veillé, les 2 trous et l'axe de rotation se situent sur une même droite! [oouf]

Frédéric · Posté le: 07/12/2010 21:40 Sujet du message:

Salut Fabrice !

Très beau travail ! [clap]

Comme le grand Chef le dit, c'est très propre !

Amicalement
Frédéric Wink

Fauteuilaroulix · Maniaco Posteur Inscrit le: 01 Déc 2007 Âge: 73

y'a même pas de trace de doigts, y travaille propre le ptit dromadaire! MDR

p'y il a du temps maintenant bon je part! j'ai compris!

amicalement Fauteuilaroulix loin du Jabron Crying or Very sad

Orionis · Posté le: 10/12/2010 18:09 Sujet du message:

Orionis · Posté le: 20/12/2010 19:00 Sujet du message:

Arrêtez de construire autant et aussi vite, j'ai eu du mal à retrouver mon sujet, encore un peu, il était relégué en 2ème page! Wink

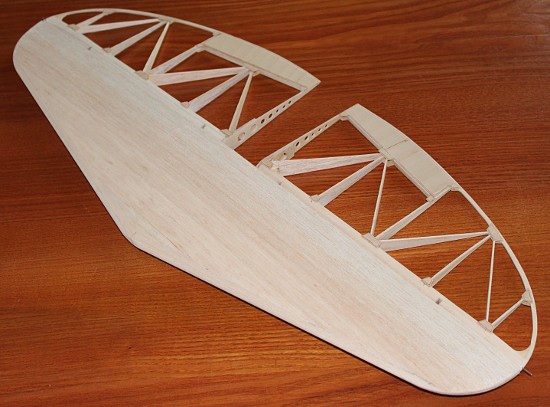

Le stab est quasi-terminé, il va bientôt falloir construire le système qui l'actionnera! [humm]

Pour l'instant, il y a une CAP en U qui relie les deux volets, ça a l'air d'aller, ils bougent dans le même sens! [oouf]

Pascal Cepeda · Posté le: 20/12/2010 19:24 Sujet du message:

Bonsoir Orionis ,

Superbe construction , tout en finesse [clap]

, c'est très propre.

Pascal

Christian · Posté le: 20/12/2010 19:32 Sujet du message:

Les petits trous c'est pour gagner du poids [arf]

Bon courage pour la suite Wink

Christian

VincentB · Posté le: 20/12/2010 19:55 Sujet du message:

C'est trés bien tes bords de fuite sont fins [clap]

tu peux nous mettre une photo en gros plan stp, et nous décrire comment tu les les as faits Very Happy

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Beau travail,Fabrice, c'est joli ces ellipses. Je regardais hier le plan de Peter Saunders avec qui j'ai correspondu avant qu'il n'aille explorer d'autres cieux..Il est téléchargeable en pdf sur scale soaring UK Il me semble précis et bien dessiné. Le résultat semble le confirmer Very Happy

Thomas G. · Posté le: 20/12/2010 22:02 Sujet du message:

Salut Fabrice, bravo pour ta construction – ca avance quand mémé vite chez toi. Sur les volets de stab n'oublie pas renforcer les demie-nervures coté fuselage sur le plan horizontal: entoilage tire très fort et ca donne deux jolies demi-lunes [argh]

Orionis · Posté le: 20/12/2010 23:11 Sujet du message:

@Christian : heu oui, mais surtout pour rigoler...
@Vincent : oui, mais demain, là, pour l'instant, l'apn recharge ses accus (éclipse de Lune demain aux aurores)!
@Thomas : merci. je t'avais envoyé un mail pour avoir de tes nouvelles il y a quelques temps, mais pas de réponse, je m'inquiétais.
@Marc : c'est bien le plan que j'ai utilisé, malgré les mises en garde de Thomas au sujet de quelques inexactitudes.

VincentB · Posté le: 21/12/2010 06:36 Sujet du message:

Salut Thomas, bienvenue sur le forum Very Happy

que construits tu en ce moment? [houla]

Orionis · Posté le: 21/12/2010 10:56 Sujet du message:

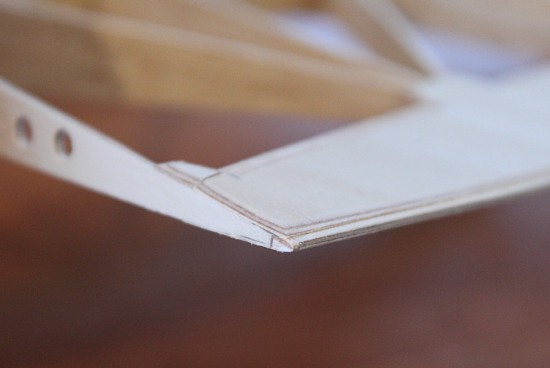

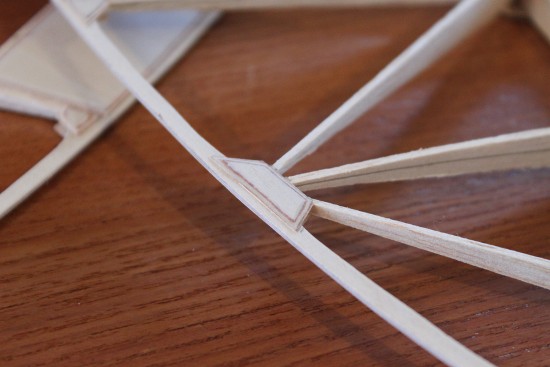

Voilà donc les photos des bords de fuite, réalisés en CP 15/10, avec des goussets en 6/10 biseautés. Les BdF ont encore été un peu amincis par ponçage, il doit maintenant rester un peu moins d'1mm.
Comme d'habitude, d'autres photos sur mon site.

Orionis · Posté le: 10/01/2011 13:47 Sujet du message:

Bonjour à tous,
une petite question bête avant une série de photos de l'avancement de la construction cet AM.
J'ai opté pour la profondeur pour une commande par câble A/R avec poulie de renvoi au niveau du pied de dérive.
Faut-il impérativement que le trajet aller du câble fasse exactement la même distance que le retour? Je vais en effet être obligé de faire faire un petit détour au câble sur son chemin aller, alors que le retour se fera en ligne droite. Je n'arrive pas à visualiser si ça pose problème... Embarassed

VincentB · Posté le: 10/01/2011 13:55 Sujet du message:

Non ça ne pose pas de problème, tu peux avoir un câble qui passe par un chemin plus long guidé par poulie... un câble qui serait plus long que l'autre parcourera 1cm au final si tu tires dessus de 1cm,l'important c'est que les trous de commande soient alignés avec leur axe de rotation, aussi bien côté servo que palier, guignol gouverne, pour ne pas induire de différenciel qui tendrait/détendrait les câbles et ferait forcer la commande

Orionis · Posté le: 10/01/2011 14:14 Sujet du message:

Merci Vincent, c'est bien ce qui me semblait (facile à dire maintenant, hein! Wink

)

GARCIA · Posté le: 10/01/2011 14:50 Sujet du message:

Chouette travail c'est propre et bien fini. [clap]

josé

Orionis · Posté le: 11/01/2011 16:03 Sujet du message:

Vite, vite, je profite d'un rayon de soleil entre deux averses pour faire quelques photos...

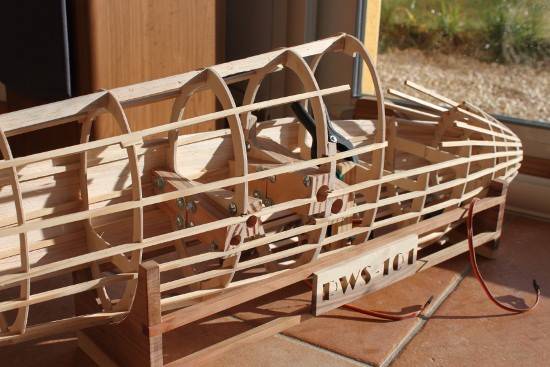

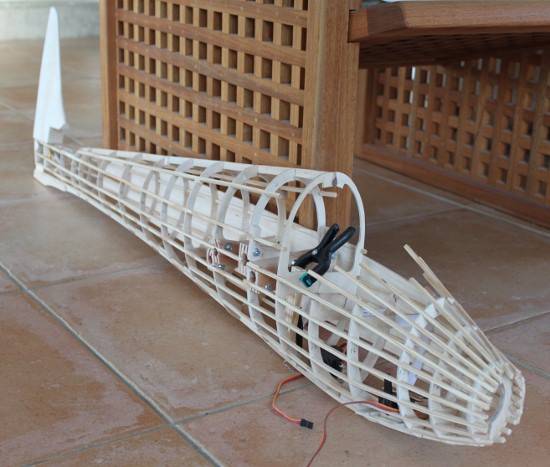

Voilà donc où j'en suis :

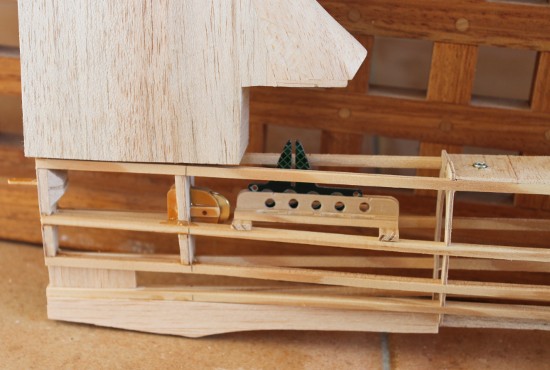

Le système de commande de la profondeur, ça a l'air de fonctionner à défaut d'être révolutionnaire.

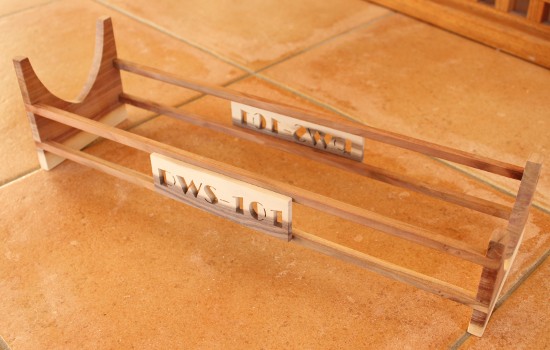

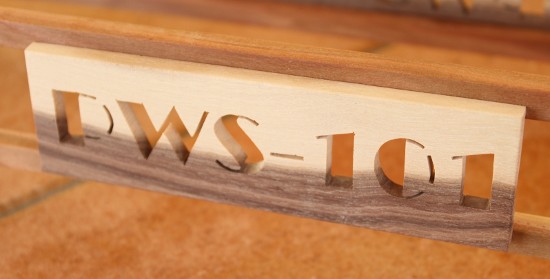

J'ai fait aussi un berceau en prunier et noyer, avec deux plaques nominatives entièrement DHC! Very Happy

Il reste à le vernir ou cirer, on verra en fonction du stock de produits de finition...

VincentB · Posté le: 11/01/2011 16:15 Sujet du message:

Jolie la plaque, surtout découpée à la main [clap]

La pièce en epoxy verte fait quelle épaisseur? si ce n'est pas trop tard, ce serait mieux qu'elle soit doublée, j'avais fait la mienne en simple épaisseur mais si c'était à refaire je doublerais pour que ça guide encore mieux, il faut que le U en CAP glisse absolument sans jeu dans l'entaille et que ce soit bien lisse sinon ça accroche, il faut que la liaison soit trés soignée, mais je ne me fais pas de soucis avec toi [houla]

Orionis · Posté le: 11/01/2011 17:58 Sujet du message:

Elle fait 1.5mm. J'ai découpé des petits trous dans cette pièces et dans les flancs du guide en U pour minimiser les frottements, j'ai bien poncé les pièces et je vais y glisser un peu de cire de bougie pour que ça glisse encore mieux. Il n'y a pas de points durs ni de jeu.

Christian · Posté le: 11/01/2011 18:28 Sujet du message:

Elle découpe bien ta DHC c'est la même que Laurent sans doute Very Happy

Tu avances bien bon courage pour la suite Wink

christian

plu ronan · Incurable Posteur Inscrit le: 10 Jan 2007

wahou c est beau [clap]
