Pou Planeur au tiers.

Jac50 · Posté le: 24/08/2010 12:19 Sujet du message: Pou Planeur au tiers.

Bonjour à tous.
Le mulet n'a toujours pas volé, mais il faut parfois arreter de se nouer nos derniers neurones et y aller.
la première brique de cette construction sera une nervure.
Ressortons "le sport de l'air de Henri Mignet" tout y est dit.

le moule pour réliser les 20 nervures standard y est même dessiné. Je m'en inspire ainsi que de ce que Vincent à présenté.

découpe des semelles des nervures, montage et plaquage sur le moule,

collage des entretoises définitives, bord d'attaque, entourage des longerons.

montage de l'âme de la nervure (fil du bois en travers), perçage des évidements d'allègement (pseudo ronds réalisés a la mano)., La première mervure est disponible.

Il n'en reste plus que 41 à faire.
A suivre.
Jacques.
Ps. je persiste a penser que le mulet est utile et continue a le préparer au vol.

Jac50 · Posté le: 23/09/2010 10:48 Sujet du message:

Bonjour à tous.
Après quelques menus travaux d'aiguille (plutôt d'épingles), les couples principaux du Pou planeur au tiers sont ébauchés, conformément aux plans de Louis Cosandey.

A poursuivre, le remplissage sous les goussets et la fermeture des goussets.

Jacques

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Bon courage pour cette réalisation qui s'annonce superbe Very Happy

michel · Posté le: 23/09/2010 18:18 Sujet du message:

encore une bien belle construction a suivre de près [clap]

Jean-Paul · Posté le: 23/09/2010 21:07 Sujet du message:

Sympa tes couples Jacques, ça me rappelle ceux du Vampyr.
Bonne construction.

Jac50 · Posté le: 24/09/2010 09:01 Sujet du message:

Merci à tous.

Les couples reprennent la structure du grandeur.
J'ai la chance d'avoir un plan signé Louis Cosandey qui donne la structure du fuseau.
Pour les ailes, je reprends celle des poux du ciel de H Mignet.

Jacques.

DESTRADE · Posté le: 29/09/2010 21:00 Sujet du message:

salut jaq, il se trouve que je suis retombé sur "pourquoi et comment j'ai construit le pou du ciel" édité de 1934, la semaine dernière. super ouvrages qui donne envies de construire tant du modèles que du vrai grandeur nature. tes sources sont elles les mêmes. si ce ne sont pas les mêmes n'hésite pas à poser des questions...:) bon courage et prend bien du plaisir

Jac50 · Posté le: 30/09/2010 16:57 Sujet du message:

Salut Ami "DESTRADE".
Mes sources sont doubles
Un plan de 1947 signé louis COSANDEY
(téléchargeable a l'adresse suivante).
http://www.retroplane.net/forum/viewtopic.php?t=2327&postdays=0&postorder=asc&start=60
qui me donne les tryptiques (en réalité 3 planeurs) ainsi que la structure du fuseau, les échantillonages des matériaux.
Pour les ailes dont je n'ai que l'aspect général, je me suis orienté vers le livre de Henri Mignet "Le Sport de l'air" aussi sous-titré "pourquoi et Comment j'ai construit le pou du ciel".
http://www.retroplane.net/forum/viewtopic.php?t=2327&postdays=0&postorder=asc&start=15
Ce n'est pas une édition originale, mon exemplaire a été réédité en 2000 et est toujours disponible.
Comme tu le vois, nos sources se rejoignent.
Par contre, je ne connais pas la couleur du planeur original, comme le fuseau est foncé sur les photos en noir et blanc, je l'ai imaginé rouge avec les ailes blanches. Si tu as des infos, je suis preneur.
A+
Jacques.

Jac50 · Posté le: 02/03/2011 10:54 Sujet du message:

Ressortons le sujet après cette grande interruption.
J'ai tracé les nervures des parties extérieures des ailes et découpé les semelles des longerons.
redémarrage progressif de la construction.
Jacques.

Jac50 · Posté le: 04/03/2011 21:46 Sujet du message:

l'avantage d'une phase peinture, c'est qu'il faut attendre qu'elle sèche.
Cela donne le temps de s'occuper d'autre chose.

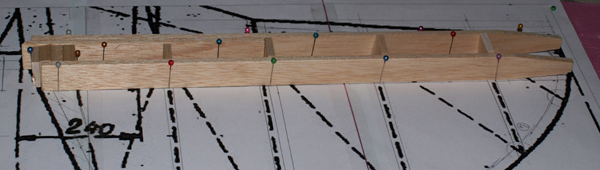

Cet après midi, début de la confection des parties centrales des longerons des deux ailes.

Confection aussi des gabarits des nervures des extrémités d'aile.
Jacques.

Jac50 · Posté le: 21/03/2011 21:34 Sujet du message:

Eh bien Tom, le ou plutôt les pous planeurs sont un peu en stand-by, en attendant la fin de la construction du Dopp.
Le pouplaneur au 1/10 attend son électronique.
Le Mulet le montage et le réglage des commandes. tous les deux devraient voler pour le 01 mai.
Seul le pou au 1/3 avance un peu,
le longeron avant des deux ailes est en cours, la moitié des mervures des parties droites des ailes sont réalisées, les gabarits des nervures des extrémités des ailes sont réalisés (4 gabarits de montage.)
tous les couples du fuseau sont réalisés.
Amicalement.
Jacques.

Jac50 · Posté le: 23/03/2013 12:57 Sujet du message:

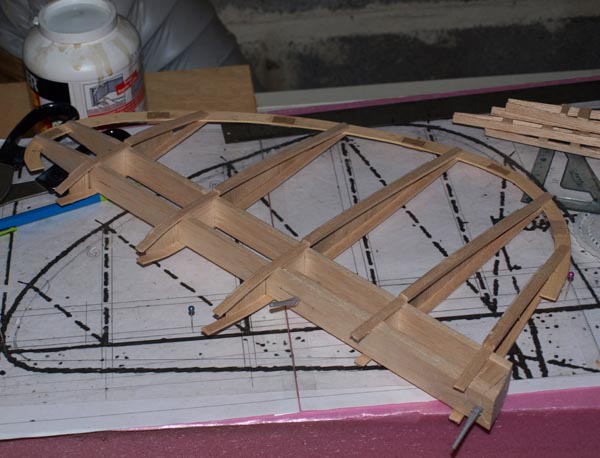

j'ai un peu repris les instruments traditionnels pour attaquer la dérive. dont la technique de construction est décrite dans le sport de l'air
d'abord un croquis

puis la description page 149

brisebois · Posté le: 23/03/2013 14:31 Sujet du message:

Bravo Jacques!
Ca fait plaisir à voir cette belle dérive. Et ça me rapelle de bons souvenirs quand je construisais mon HM14...

Bonne continuation [clap]

Brisebois

Jean-Paul · Posté le: 23/03/2013 16:06 Sujet du message:

Salut Jacques,
il est sympa ton "Pou du Ciel", beau travail. [clap]

JP.

Papy Solex · Posté le: 24/03/2013 19:32 Sujet du message:

Bonsoir Jacques,

Très beau travail, l'esprit et la lettre... [clap]

On sent là la patte du moustachu... Wink

Encore un petit effort et on va pouvoir créer un collectif "Cosandey"... Laughing

Jean-Paul "Papy Solex"
