DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 10/11/2016 12:12 Sujet du message: |
|
|
|

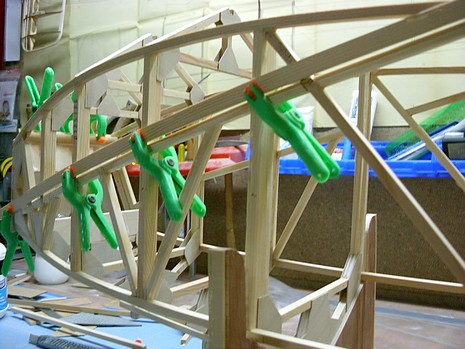

Bonjour à tous, j'ai besoin de votre avis comme je voudrai faire le cockpit ouvrable. Que pensez vous de ce que j'ai prévu, la baguette en travers matérialise l'endroit d'ouverture, cette même baguette sera remplacée par une 6x6 comme le reste du squelette afin d'avoir un joint
Bon je me suis peut-être mal expliqué


 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 60

|
Posté le: 10/11/2016 14:09 Sujet du message: |
|
|
|
Bonjour Dominique,
les connaisseurs et pratiquants du Musger te répondront certainement + finement… mais à ce que je vois, ton cockpit coupe toute la structure avant des couples (qui a besoin de beaucoup de rigidité à ce niveau) et coupe en 2 ces couples ; je pense qu'il sera nécessaire de bien renforcer en travers de ces couples pour que la structure basse du fuselage ne s'ouvre pas !
Baguettes et goussets rigidifieront suffisament je pense.
Tu prévois une fermeture par charnières, aimants… ?
Très propre comme construction
 Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 60

|
Posté le: 10/11/2016 15:54 Sujet du message: |
|
|
|
Tu as raison Vincent, esthétiquement…
Sur mon Sayers, tout l'avant du fuselage est ouvert au niveau du cockpit ; j'ai tout simplement doublé la structure haute du fuselage par une double baguette 6x6 en pin le long des lisses principales : une fois les traverses des couples enlevées, ça ne bouge plus, c'est béton !
Les coffrages rajoutant encore de la rigidité…
Le pilote rentrera bien à l'aise
C'est peut-être une solution pour son Musger.
 Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 10/11/2016 17:33 Sujet du message: |
|
|
|
Merci pour l'intérêt que vous portez à ma construction, je vais faire la même chose que Laco avait fait sur le sien (sauf la casse)
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 11/11/2016 08:43 Sujet du message: |
|
|
|
Bonjour sebastian normalement je prévois une fermeture par aimants
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 12/11/2016 11:29 Sujet du message: |
|
|
|

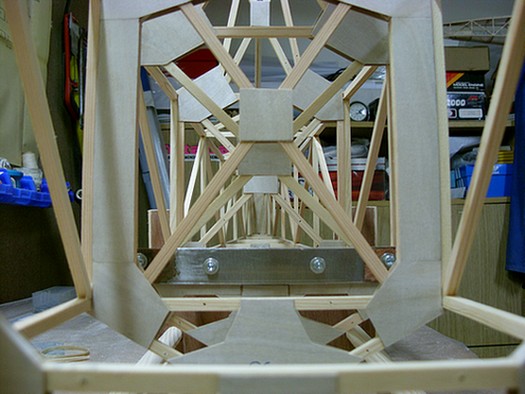

bonjour a tous,première pièce métalique et vieillie installée

 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 16/11/2016 14:32 Sujet du message: |
|
|
|

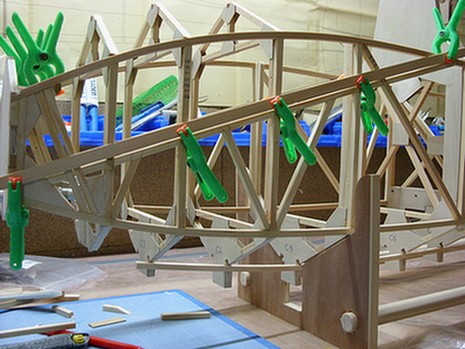

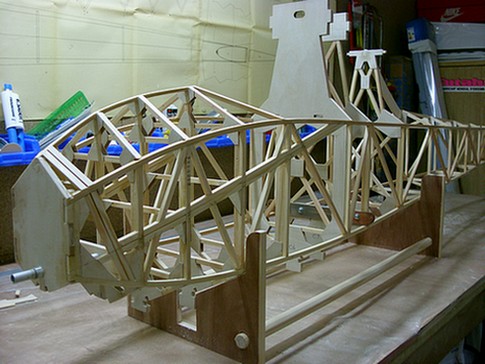

Bonjour à tous, quelques nouvelles du Musger, tout va pour le mieux pour l'instant, c'est une construction très agréable à réaliser
Prochaine étape, finir d'installer les longerons inférieurs et ouvrir le cockpit


 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
michel Serial Posteur


Inscrit le: 04 Mar 2007

Localisation: Luchon
|
Posté le: 16/11/2016 18:10 Sujet du message: |
|
|
|
Super propre cette construction.
Michel


|
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 16/11/2016 18:21 Sujet du message: |
|
|
|
merci Michel j'essaye de faire le plus propre possible mais je ne suis pas une nervure d'or
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
jean claude Crétal Serial Posteur


Inscrit le: 21 Avr 2008

Localisation: Charente-Maritime
|
Posté le: 16/11/2016 18:42 Sujet du message: |
|
|
|
C'est un très beau chantier.
 Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
Revenir en haut de page |
|
 |
Sed Maniaco Posteur


Inscrit le: 13 Mai 2015

Localisation: Villeurbanne
Âge: 57

|
Posté le: 16/11/2016 19:09 Sujet du message: |
|
|
|
C'est impeccable Dominique ! Même avec le gros plan, zéro défaut ! Je pense que tu as fait un bon choix avec l'échelle 1/3, ça va être un très bel oiseau.
Bonne continuation.
 Serge |
|
Revenir en haut de page |
|
 |
chantereau michel Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 57

|
Posté le: 16/11/2016 19:49 Sujet du message: |
|
|
|
salut Dominique
la construction est superbe mais je voudrais savoir comment tu as fait vieillir la pièce métallique ?
c'est une bonne idée pour l'ouverture du cockpit je prendrais cette option mais le vrai il s'ouvre comment ?
michel ![[vol]](images/smiles/vol.gif)
 michel |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
|
Revenir en haut de page |
|
 |
chantereau michel Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 57

|
Posté le: 16/11/2016 21:25 Sujet du message: |
|
|
|
Merci Vincent
Je vois qu'il s'enlève entièrement, ça me met en appétit pour le commencer, mais je dois finir ma réparation du SZD8
Bonne construction Dominique
Michel ![[vol]](images/smiles/vol.gif)
 michel |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 17/11/2016 08:41 Sujet du message: |
|
|
|
bonjour a tous,merci de suivre ma construction,
Michel,une photo vaut mieux qu'un long discours mais le produit reste assez cher pour le peu de fois à s'en servir.
sinon après l'ouverture du cockpit j'aimerai attaquer le tableau de bord mais la comme je ne possède pas de cnc ça me semble mission impossible pour avoir quelque chose de propre si je connaissais une ame charitable ça serai super

Michel tu peu trouver ça dans les magasins de vente d'armes
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 60

|
Posté le: 17/11/2016 23:33 Sujet du message: |
|
|
|
Bonsoir Dominique,
je pourrais peut-être t'aider pour la découpe de ton tableau de bord…
Les instruments sont les mêmes que ceux de Vincent sur son Musger que l'on voit en page d'accueil ?
Tu voudrais les entourages en laiton j'imagine ; j'ai un reste de plaque de laiton en 10/10 ou 15/10 qui ferait peut-être l'affaire…
Tu as des dimensions à me fournir ? des dessins des découpes ? ou il faudrait que je les dessinent ?
Si tu veux, on en cause.
Sebastian
 Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
Posté le: 18/11/2016 01:56 Sujet du message: |
|
|
|
Je peux t'envoyer les fichiers DXF des instruments de bord. Sinon tu as aussi la solution amusante de découper les instruments à l'acide/eau oxygénée. Maintenant, je préfère autant cette technique pour découper ce genre de petites pièces en laiton.
 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 21/11/2016 20:49 Sujet du message: |
|
|
|

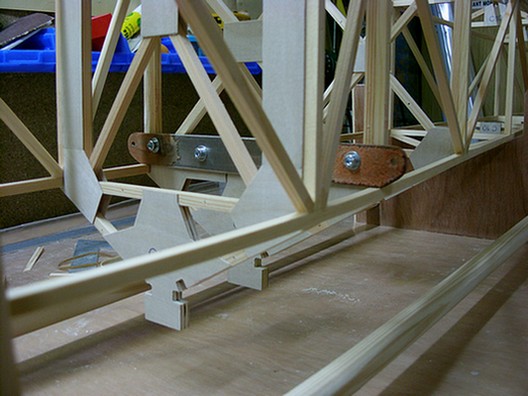

Bonsoir a tous,aujourd'hui installation du support de patin et préparation du patin lui meme


normalement demain j'ouvre le cockpit je croise les doigts
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
Posté le: 22/11/2016 03:08 Sujet du message: |
|
|
|
Avant d'ouvrir, tu devrais coller des traverses provisoires en balsa aux couples, de part et d'autre de la séparation. Traverses que tu enlèverais plus tard, après avoir coffré, pour prévenir tout risque d'écartement et de déformation. Tu peux prévoir aussi, après ouverture, de mettre des bandes de CTP ou de pin, à l'intérieur, soit côté fuselage, soit côté cockpit, afin de faire comme une feuillure d'emboitement.
 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 22/11/2016 08:31 Sujet du message: |
|
|
|
Bonjour à tous, bon Vincent tu dois être devin c'est tout à fait ce que je compte faire au sujet d'une feuillure d'emboîtement, j'ai déjà installé des traverses jusqu'au couple 4 mais ils sont en pin et je pense qu'ils resteront ils ne devraient pas être une gêne pour installer un pilote, encore faut il que j'en trouve un qui ne me coûte pas un bras vu l'échelle 1/3, des goussets de renfort seront aussi collés à certains endroits
Allez j'y vais
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 22/11/2016 10:54 Sujet du message: |
|
|
|
Bon opération délicate mais réussie après avoir bien transpiré reste a fignoler le tout et installer quelques renforts ça laisse de la place pour l'installation radio



 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 22/11/2016 14:44 Sujet du message: |
|
|
|
maintenant que j'ai réussi l'ouverture du cockpit j'aurais bien aimé avoir plus de photos du grandeur pour la fermeture du cockpit et aussi l'intérieur ![[humm]](images/smiles/humm.gif)
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
Posté le: 22/11/2016 15:15 Sujet du message: |
|
|
|
Je n'en ai jamais trouvé d'autres que les 3 qui sont sur le site. Mais bon je n'ai pas fait d'autres recherches depuis que je l'ai construit, si jamais t'en trouvais je suis preneur.
Pour ce qui est de ce genre de cockpit, l'ouverture se fait souvent avec des tiges terminée en boucle peinte en rouge de chaque côté, c'est facile de reproduire la même chose pour que ce soit fonctionnel.
 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 22/11/2016 15:52 Sujet du message: |
|
|
|
tu entends quoi par tiges terminées en boucle t'aurais pas un exemple ou une photo ?
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: En la playa, bajo el sol
Âge: 60

|
Posté le: 22/11/2016 16:28 Sujet du message: |
|
|
|
Un truc de ce genre, la tige est guidée dans des tubes et on verrouille/déverrouille en tirant dessus
Le cockpit pourrait être verrouillé sur l'arrière par des pions, et en actionnant les 2 tiges tu verrouilles sur l'avant. Sur le mien j'avais fait ces tiges factices, je ne peux pas te faire de photo, tout est détruit.
Les tiges peuvent être inclinées plus horizontalement pour que le verrouillage soit plus au milieu, faut voir...

 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 22/11/2016 16:48 Sujet du message: |
|
|
|
oui c'est ce que j'avais pensé faire depuis le tableau de bord merci
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 60

|
Posté le: 23/11/2016 19:15 Sujet du message: |
|
|
|
Bonsoir Dominique,
tes instruments sont découpés selon le gabarit de Vincent
je les ai fait dans de la tôle de laiton de 0,5 qui sera + à l'échelle… !
C'est chaud comme découpe… mais la précision est là !
J'ai mis des attaches de 1mm pour que les pièces restent sans bouger à la découpe ; il te reste à les faire sauter. Pas d'inquiétudes ; les copeaux que tu vois sur la photo restent collés à la couche du film de protection ; un petit toilage et ce sera nickel ! faut bien que tu bosses un peu
Tu m'envoie ton adresse sur mon mail perso et je te prépare une enveloppe à bulles ; je renforcerai l'enveloppe avec du ctp… ou alors un colis… la délicatesse de la poste…

Impecc la découpe du cockpit ![[good]](images/smiles/good.gif)
 Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
DOMINIQUE DIOT Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 70

|
Posté le: 23/11/2016 19:48 Sujet du message: |
|
|
|
très beau travail je t'envoi mon adresse en mp MERCI encore ça c'est du beau partage de savoir faire.
j'espère réussir comme il faut mon tableau de bord pour l'instant il est fait en carton fin pour avoir une belle découpe après il faudra trouver du placage qui rende bien ce serait dommage de saloper ton travail
 Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 60

|
Posté le: 23/11/2016 20:02 Sujet du message: |
|
|
|
Merci
là tu trouvera toutes les essence de bois de plaquage que tu veux
http://www.marechaux.fr/58-placages-910-a-3010mm
de 9/10 à 30/10 ; en les appelant ils ont parfois d'autres essences en arrivage si tu ne trouve pas ton bonheur…
j'ai commandé une fois chez eux ; très sympa comme contact !
à toi de voir…
j'attends ton adresse pour le colis.
 Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
|
