chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 25/10/2020 19:32    Sujet du message: Répondre en citant

Salut Michel
Merci pour les infos, j'espère que c'est pas trop compliqué les réparations.
J'ai prévu des servos de 9 kg au cm, pignons titane et roulements à bille et les chapes en métal
Je vais mettre des charnières à bâton sur les ailerons
et merci pour les recommandations importantes [good]
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Clifton
Psycho Posteur
Psycho Posteur


Inscrit le: 07 Mai 2014

Localisation: Anjou
Âge: 59 Capricorne

MessagePosté le: 27/10/2020 11:56    Sujet du message: Répondre en citant

Bonjour,

Oui chape à boule métal vu la taille de tes ailerons. Pour moi, terminé les chapes plastiques sur les modèles importants. Jen ai eu deux qui se sont cassées avec juste l'usure du temps. Le plastique a cuit au soleil dans les ailes et le plastique s'est fendu. Heureusement, je l'ai vu juste à temps à la révision de début de saison.

Sinon bah comme d'habitude, du beau boulot Michel !



Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....

Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 30/12/2020 19:47    Sujet du message: Répondre en citant

Bonjour à tous
Je viens de finir la fabrication des ailerons, j'étais dans le dur [argh] mais je m'en suis sorti, pas facile [oouf] , cela m'a pris pas mal de temps

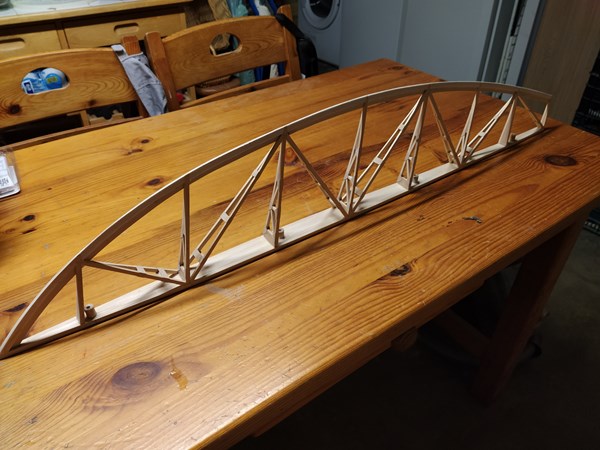

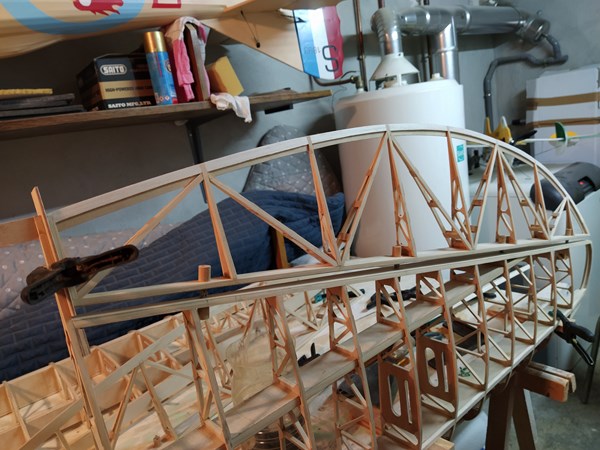

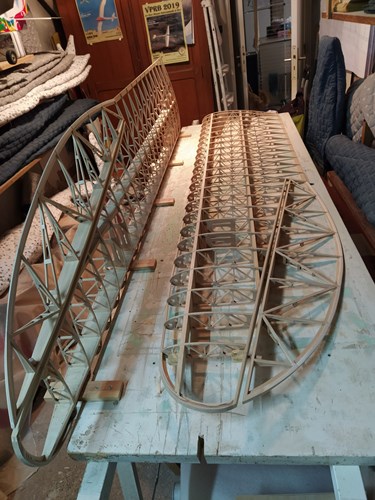

ailerons fini

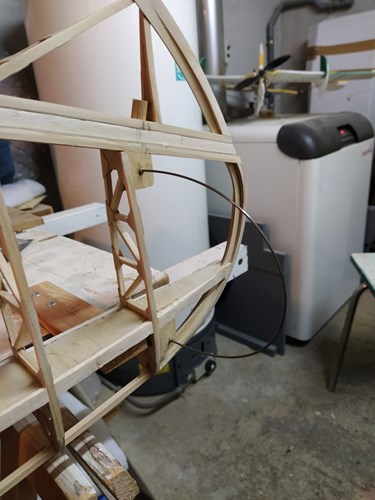

la balancelle

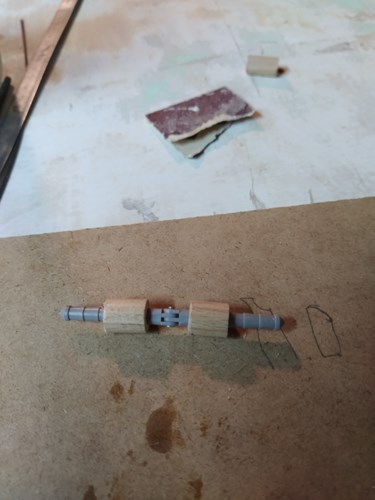

préparation des charnières à bâton

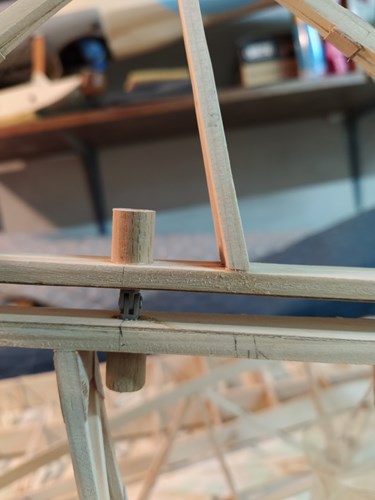

pose






fabrication des ailes

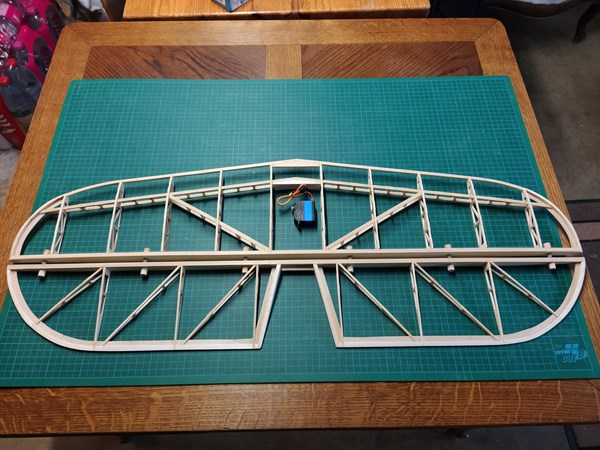

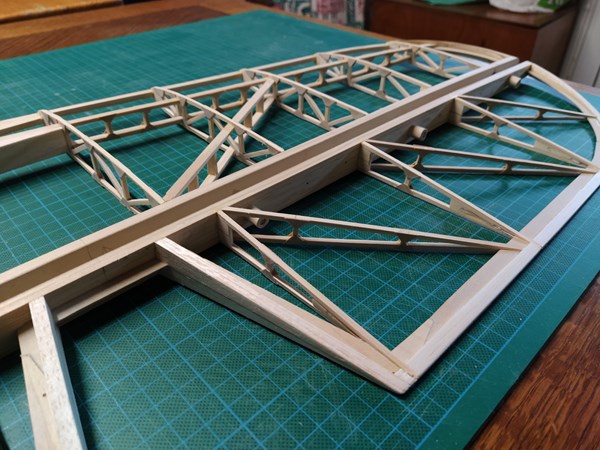

prochaine étape fabrication du stabilo

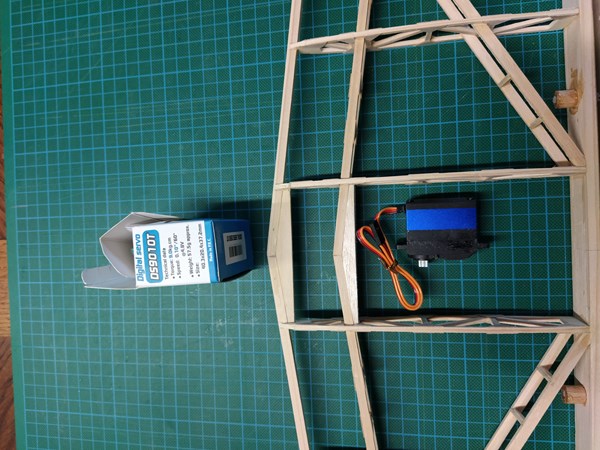

je compte intégrer le servo de profondeur pour éviter les problèmes sur les renvois d'angles à l'arrière du planeur
ce sera un servo digital (DS 9010T) , 9 kg/cm pour un poids de 57 g

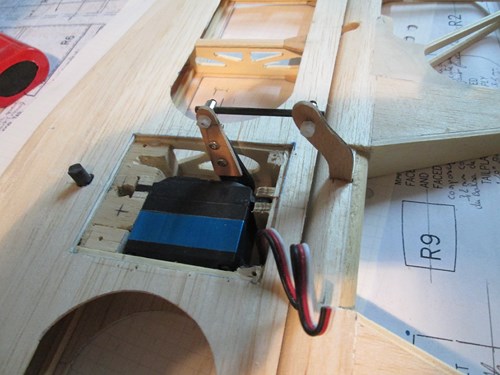

j'ai fait le même principe pour le Minimoa et c'est vraiment très fiable, voici des photos sur mon stabilo du Minimoa
les rallonges seront faites en fibres de verre pour le Musger






Je vous souhaite un bon réveillon [anniv4]
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Sed
Maniaco Posteur
Maniaco Posteur


Inscrit le: 13 Mai 2015

Localisation: Villeurbanne
Âge: 56 Taureau

MessagePosté le: 30/12/2020 20:07    Sujet du message: Répondre en citant

Bonsoir Michel,
Les ailerons t'ont pris du temps, mais le résultat est là [amen] [amen] [amen] !
Sinon, c'est vrai que le montage du servo dans l'empennage a l'air bien pratique, c'est juste qu'il faudra compenser en terme de lest à l'avant... Mais bon, sur un 4 mètres, ce n'est pas forcément très gênant.
Magnifique construction en tout cas [clap] [clap] !

Bonne continuation.



Serge
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58 Scorpion

MessagePosté le: 30/12/2020 21:11    Sujet du message: Répondre en citant

Bonsoir Michel,
superbe ta construction ! comme d'hab [clap]
j'aime bien tes inserts en bois pour les charnières bâton Wink



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Clifton
Psycho Posteur
Psycho Posteur


Inscrit le: 07 Mai 2014

Localisation: Anjou
Âge: 59 Capricorne

MessagePosté le: 30/12/2020 21:50    Sujet du message: Répondre en citant

Bonsoir Michel,

Comme d'habitude c'est super propre. Bon réveillon.

Philippe



Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....

Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
MALABAT Michel
Incurable Posteur
Incurable Posteur


Inscrit le: 24 Nov 2007

Localisation: Au pays du Roy soleil (78)
Âge: 77 Sagittaire

MessagePosté le: 30/12/2020 22:02    Sujet du message: Répondre en citant

Superbe travail sur les ailerons (et le reste aussi)

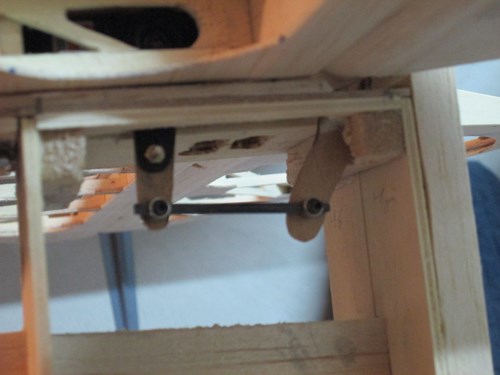

Michel, étais ce vraiment nécessaire de rallonger le palonnier de servo de profondeur ? d'une part, ça diminue le couple du servo et cela nuis à la précision de la commande.

Peut être est ce obligé à cause de la structure du modèle ?



Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE

===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
===============================
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 30/12/2020 23:22    Sujet du message: Répondre en citant

Merci pour vos messages
Seb tu as raison, pour cette envergure ça ne pose pas de problème comme mon Minimoa de 5 m
Michel, j'étais obligé parce que ça butait sur la structure du Minimoa, tu as raison je pers du couple mais je ne ressens pas grand chose sur les vols assez lents de mon Minimoa, pour la précision je la trouve assez bien mais pour le Musger je vais essayer de rapprocher au plus prêt
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 30/12/2020 23:36    Sujet du message: Répondre en citant

Je me suis trompé entre Seb et Serge pour le palonnier de servos
a+ Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 30/12/2020 23:40    Sujet du message: Répondre en citant

je me perds dans les prénoms, c'est toi Michel qui m'a parlé de cela donc je vais dormir Zzz


michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
MALABAT Michel
Incurable Posteur
Incurable Posteur


Inscrit le: 24 Nov 2007

Localisation: Au pays du Roy soleil (78)
Âge: 77 Sagittaire

MessagePosté le: 31/12/2020 00:52    Sujet du message: Répondre en citant

Pas de PB Michel 1 Michel peut en cacher un autre. Laughing

Mais bravo, c'est une belle construction. [amen]



Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE

===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
===============================
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 02/01/2021 12:16    Sujet du message: Répondre en citant

bonjour

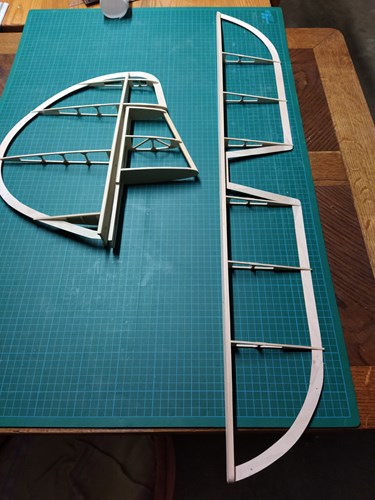

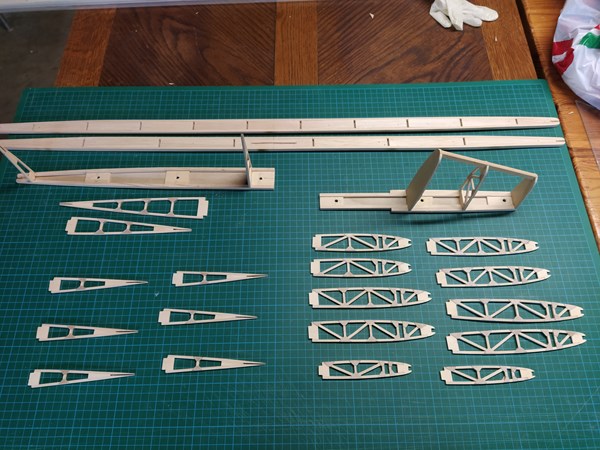

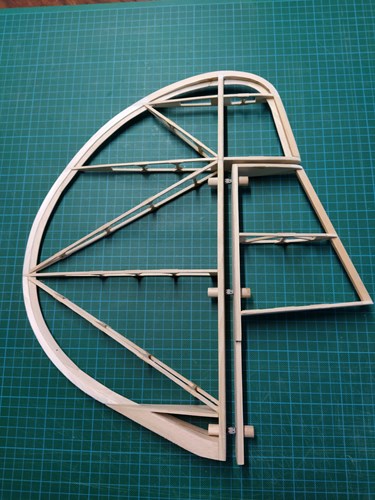

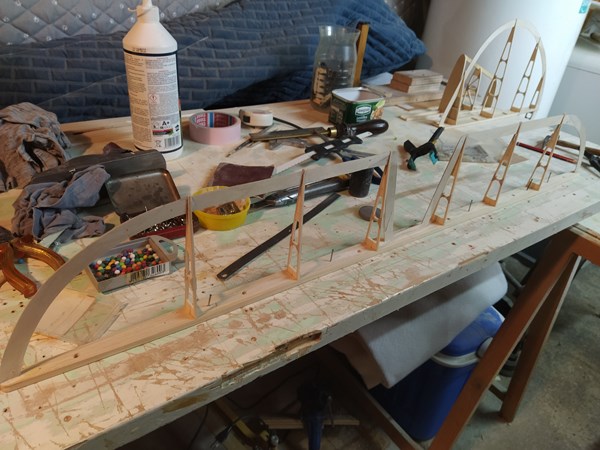

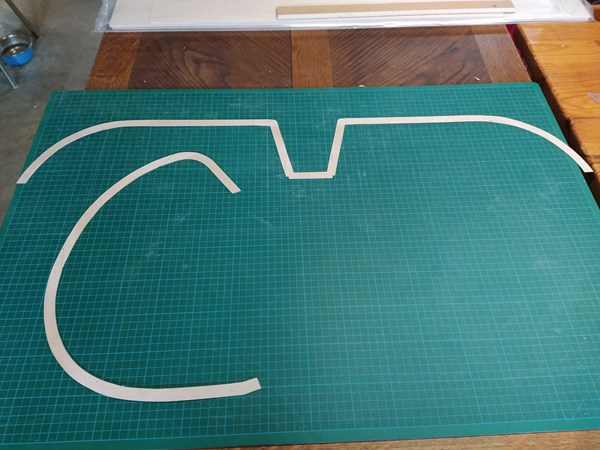

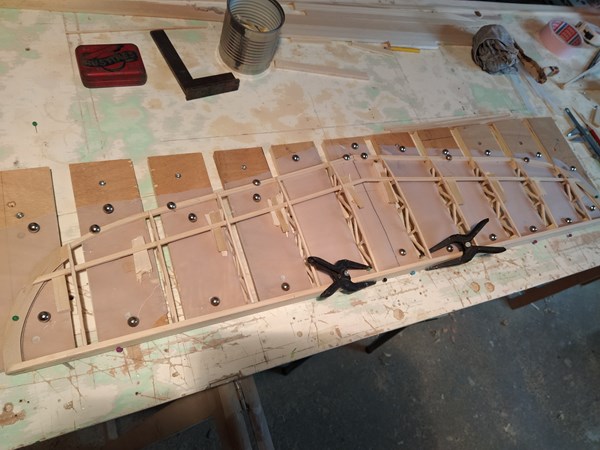

je commence le stabilo et ensuite la dérive
je compte mettre une section de 5x3 ou peut être 3x3 sur les nervures ?
qu'en pensez vous ?
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58 Scorpion

MessagePosté le: 02/01/2021 17:20    Sujet du message: Répondre en citant

Bonjour Michel,
un grand constructeur comme toi se pose encore cette question [humm] Laughing
Si tu regardes celui de Vincent [amen] il a utilisé du 3x2 pour tout l'empennage…
à mon humble avis, tu peux faire de même, voir 3x3 si tu veux encore + de rigidité ?
Tu as vu (depuis longtemps) ces nervures en structure sont vraiment super solides pour un poids + qu'intéressant Wink
Bonne suite dans ta superbe construction !



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 58 Scorpion

MessagePosté le: 02/01/2021 17:39    Sujet du message: Répondre en citant

Comme dit Seb, tu peux les faire en 3x2, c'est largement suffisant, même si l'agrandissement du plan les donne à un peu plus de 4mm, puisque les nervures de ton stab sont plus petites que celles de mes ailes qui sont en 3x2, inutile de surdimensionner les structures de ce genre de nervure.


Retroplane the World Touch - On the Web since 1854.


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 02/01/2021 20:12    Sujet du message: Répondre en citant

Bonsoir à tous
Je tiens à vous envoyer une bonne et heureuse année 2021 continuez à construire et à voler entre amis
Merci Vincent et Seb pour votre message
Seb, un grand constructeur est un bien grand mot [humm] Laughing mais j'aime bien avoir des avis différents
Je compte partir sur du 3x3 mm pour la rigidité comme l'a bien dit Seb
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 03/01/2021 10:59    Sujet du message: Répondre en citant

Bonjour Michel, j'ai tout fait en 3x3 et c'est pas trop lourd.
Bonne construction
Dominique



Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 03/01/2021 15:10    Sujet du message: Répondre en citant

salut Dominique
merci pour ton message je vais voir ta construction c'est une bonne référence en finition [amen]
donc pour le stabilo et la dérive je reste sur 3x3mm
je copie un peu Embarassed
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 11/01/2021 20:55    Sujet du message: Répondre en citant

Bonsoir à tous
A quel poids peut-on estimer le Musger au 1/3 ? [humm]
Les ailes font environ 1kg chacune, par rapport aux dernières photos
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 58 Scorpion

MessagePosté le: 12/01/2021 06:44    Sujet du message: Répondre en citant

Le MG12a au 1/3 a une surface alaire de 166.5dm²
Si on considère une charge alaire de 60g/dm², ce qui est raisonnable pour un planeur au 1/3, ça donne une masse totale de 10kg
A 9.1kg la charge alaire sera de 55g/dm²
à 50g/dm² ce qui serait vraiment léger pour un planeur au 1/3 de ce type, ça te ferait un planeur de 8.3kg



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 12/01/2021 22:23    Sujet du message: Répondre en citant

salut vincent
je te remercie pour les infos je vais essayer de le sortir entre 8.5 kg et 9 kg
Michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Constructions Détaillées en Photo Toutes les heures sont au format GMT + 2 Heures
Aller à la page Précédente
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 Suivante
Page 4 sur 10


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
Vous ne pouvez pas joindre des fichiers
Vous pouvez télécharger des fichiers

Zone de Téléchargement du Forum et Site Retroplane


Images aléatoires album Retroplane, clic pour Agrandir

Forum en Flux RSS
