Posté le: 04/05/2022 19:29 Sujet du message: |
|
|
|
Bonsoir,
alors… les boites de "clacos" de maintenant c'est plus les belles boites en bois de notre enfance mes voisins m'ont apportés 2 boites hier soir… pourtant des camemberts de grandes marques connues… mais le "bois" est une espèce de mélange de bois et de carton d'aspect bois… ça se déchire en enlevant les agrafes… inutilisable

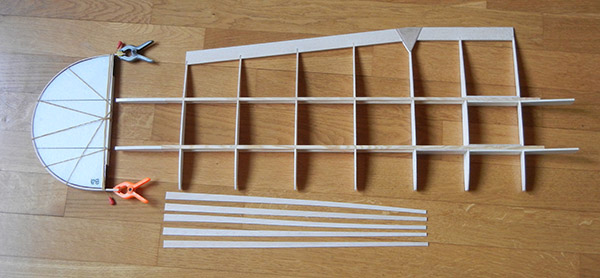

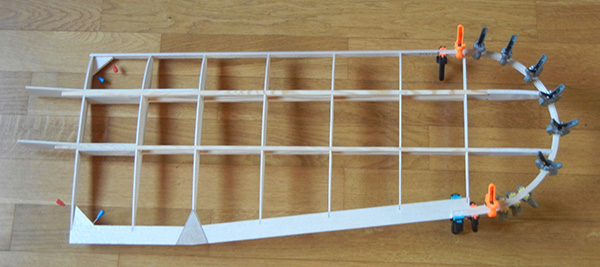

Donc retour aux bonnes vielles méthodes du lamellé-collé de balsa pour avancer un peu
5 lamelles de balsa de 1,5 taillées en biseau et collage à la blanche lente en 2 étapes.
Avec un peu de marge pour un raccord avec les BdA et BdF en contre-collage.

à suivre si ça raccorde bien…
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
MALABAT Michel Incurable Posteur


Inscrit le: 24 Nov 2007

Localisation: Au pays du Roy soleil (78)
Âge: 77

|
Posté le: 04/05/2022 20:58 Sujet du message: |
|
|
|
Très actif en ce moment Seb.
On a hâte de voir la suite.
 Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE
===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
=============================== |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 05/05/2022 20:54 Sujet du message: |
|
|
|
Bonsoir à tous,
oui Michel, pas mal actif en ce moment… faut que ça bouge
Je touche au but de ce premier 1/4 d'aile ; plus j'avance, plus je constate une très bonne rigidité de ce panneau ; j'ai seulement cloisonné sur 1 face entre les 2 premières nervures et l'ensemble est déjà bien rigide à ce stade

Comme d'ab, je fais du "solide" mais j'essaye de ne pas faire pas trop lourd ; mais à réflexion ça va quand même faire une envergure de 3M et une surface alaire conséquente ; donc faut que la structure des ailes résiste au poids global suivant les différentes conditions
à suivre en reportage un peu plus espacé…
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 07/05/2022 22:15 Sujet du message: |
|
|
|
Bonsoir,

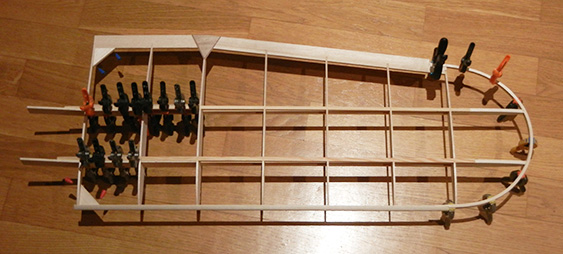

y'en a de tous les côtés, j'ai plus de petites pinces

 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 08/05/2022 18:29 Sujet du message: |
|
|
|
Bonsoir,

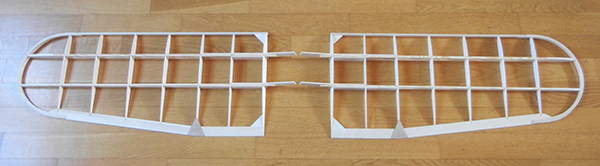

voilà les 2 panneaux extérieurs terminés avant ponçage final

112 gr à gauche et 114 gr à droite ! super
à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
MALABAT Michel Incurable Posteur


Inscrit le: 24 Nov 2007

Localisation: Au pays du Roy soleil (78)
Âge: 77

|
Posté le: 09/05/2022 09:43 Sujet du message: |
|
|
|
Là tu exagères Seb, tu aurais pu faire un effort pour les mettre tous les 2 au même poids.
Je taquine, mais c'est bôôôôôôôôôôô ![[amen]](images/smiles/amen.gif)
 Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE
===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
=============================== |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 10/05/2022 19:31 Sujet du message: |
|
|
|
Bonsoir,
je poursuis avec le premier panneau central.
Cette fois les nervures en balsa de 3mm, longerons en 6x6 et 5x5 pin.
Dans un soucis de poids je commence à cloisonner sur 1 face les longerons avec du balsa de 1,5 assez dense ; je verrais si c'est suffisant pour une bonne rigidité de l'ensemble

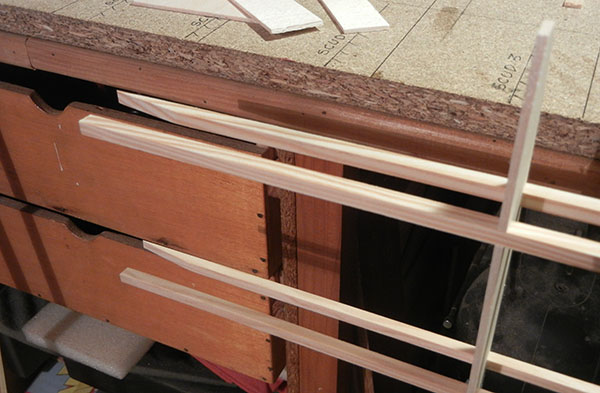

Les biseaux de 10° sont préparés pour raccorder avec le panneau extérieur

à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 13/05/2022 18:57 Sujet du message: |
|
|
|
Bonsoir,

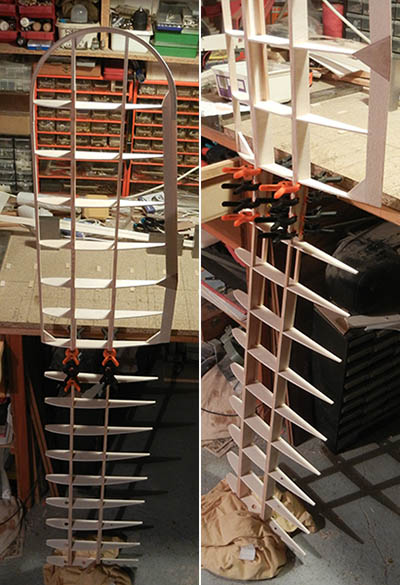

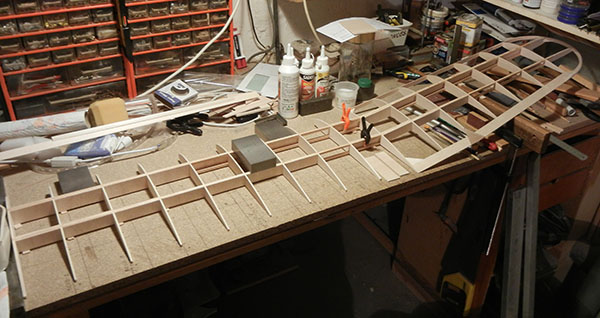

le dièdre calé à 10°, réunion et collage des 2 parties de l'aile droite à la colle blanche lente

à l'œil, l'alignement a l'air bon… pas si simple car j'ai pas beaucoup de recul entre le mur et ma scie à chantourner

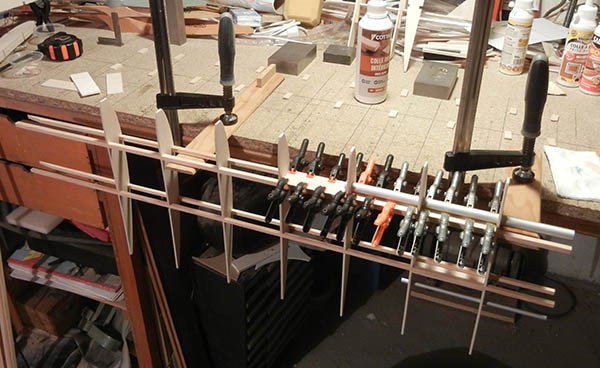

Puis séance de pinces pour le maintien posé à la verticale

à force de manipuler ces petites pinces avec le pouce et l'index… je suis limite tendinite de l'index
à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 15/05/2022 18:12 Sujet du message: |
|
|
|
Bonsoir,

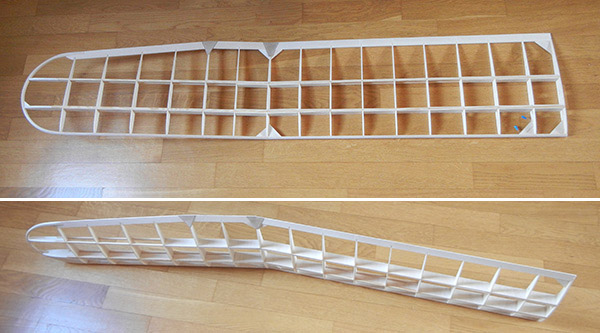

l'aile droite est presque terminée ; j'ai encore une bonne vue, au final c'est parfaitement aligné au BA

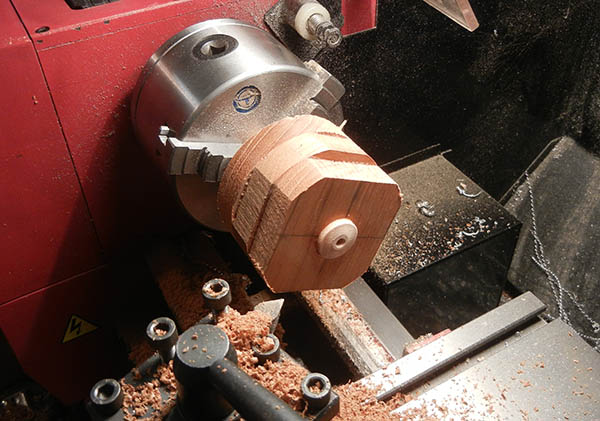

Pour changer un peu, je commence l'ébauche du nez qui est un sandwich de planches de teck bien raide, fils croisés, avec un insert central en hêtre, pour du poids utile ; ce sera ça de moins en plomb.
Je vais prévoir un crochet de largage en CàP pour une option remorquage…

à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 16/05/2022 19:27 Sujet du message: |
|
|
|

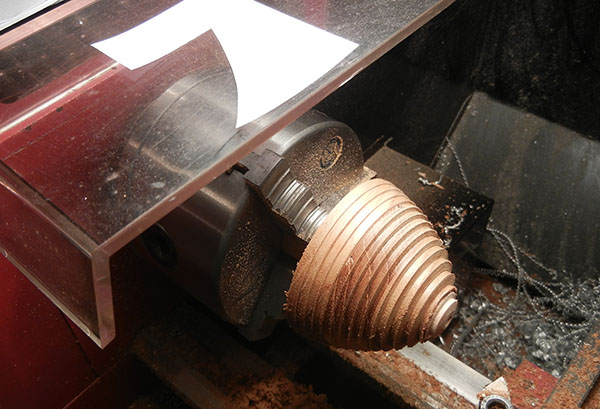

Un bel exercice de tournage mon histoire, tout en courbes ; du coup la tendinite du poignet me gagne à tourner les verniers… ça va me ralentir
Je terminerais à la râpe une fois le fuselage assemblé pour une belle continuité des formes.

 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 19/05/2022 11:52 Sujet du message: |
|
|
|
Bonjour,

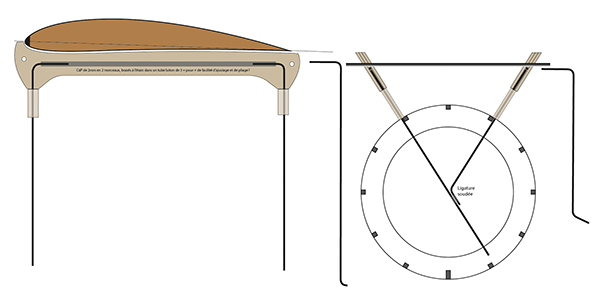

je continue avec mes plans d'intention de montage de la cabane d'aile.
Assise de l'aile en sandwich de ctp avec des montant en CàP de 2 ou 3 mm peut-être habillés de bois profilé… repris sur les couples en X pour un bon maintien. Le tout ligaturé/brasé à l'étain ; ça devrait suffire pour être assez rigide sans être trop lourd…

à suivre mollement en bravant ma tendinite
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 21/05/2022 22:55 Sujet du message: |
|
|
|
Bonsoir,

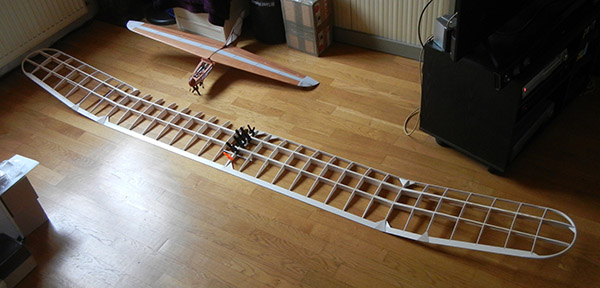

petit plaisir simple du soir = après assemblage et collage des 2 panneaux de l'aile gauche, vérification du calage des dièdres des 2 ailes…
2 mm de différence sur 1M50

c'est parfait
à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 23/05/2022 13:16 Sujet du message: |
|
|
|
Bonjour,
alignement et collage de la 2e nervure d'emplanture, en suivant les lames de mon parquet…
sous le regard de ma petite aile "vole-t'aile", à l'œil ça a l'air aligné

à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 24/05/2022 20:00 Sujet du message: |
|
|
|
Bonsoir,
non ce n'est pas la même photo le feuilleton du printemps continue

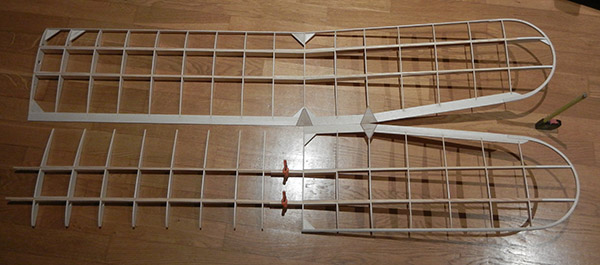

les ailes sont presque terminées ; toujours aligné sur mon parquet qui n'a pas bougé depuis 20ans, pointage des tubes de clés d'ailes à l'araldite lente pour la nuit

Les joncs de fibre de verre sont vraiment aléatoires en calibrage de diamètre… du coup j'ai opté pour des clés en tube alu avec insert en tube carbone pour renforcer et ça coulisse facilement sans jeu. 8/10 pour la clé principale et 4/6 pour la secondaire.
à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
|
|
Revenir en haut de page |
|
 |
MALABAT Michel Incurable Posteur


Inscrit le: 24 Nov 2007

Localisation: Au pays du Roy soleil (78)
Âge: 77

|
Posté le: 24/05/2022 21:04 Sujet du message: |
|
|
|
Beau travail Seb.
Attention de ne pas coller l'aile au parquet, si la colle coule.
Pourquoi n'as tu pas mis de dièdre sur le panneau central? Pour des raisons de facilité de construction certainement ?
Dommage, car 2° de dièdre améliore beaucoup la stabilité et donne plus de facilité à enrouler les pompes. Mais je te taquine, c'est une belle construction.
 Messieurs, j'ai refais tous les calculs, notre projet est irréalisable. Il ne nous reste qu'une chose à faire ... le réaliser.
Pierre Georges LATECOERE
===============================
Vends: Module Weatronic 2.4 Ghz pour Graupner MX 22 (contact en MP)
=============================== |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 24/05/2022 21:56 Sujet du message: |
|
|
|
Salut Michel,
non non tu ne me taquines pas ; au contraire c'est bien d'avoir des réactions
dés le départ de ce projet j'étais partis sur "pas de dièdre central"… pas par facilité (c'est jamais un problème d'en mettre) mais pour changer…
j'ai 10° en bout d'aile… je me suis dit que ça suffirait pour bien enrouler… on verra ce que ça donne.
Esthétiquement, c'est aussi discutable un panneau central plat ; c'est visuellement peut-être plus sympa avec un poil de dièdre… bon, je reste comme ça, c'est bien aligné et la colle commence à durcir… sans déborder sur le parquet
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 27/05/2022 20:48 Sujet du message: |
|
|
|
Bonsoir,
pour changer de décor… les ailes sont terminées
reste quelques petites finitions et le collage des aimants pour maintenir les ailes…

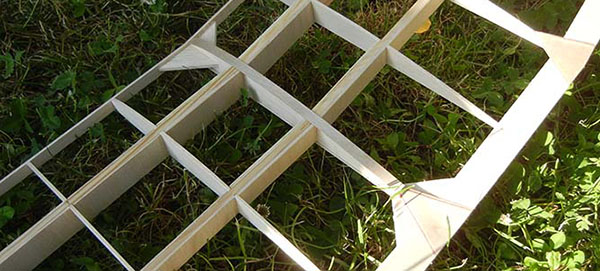

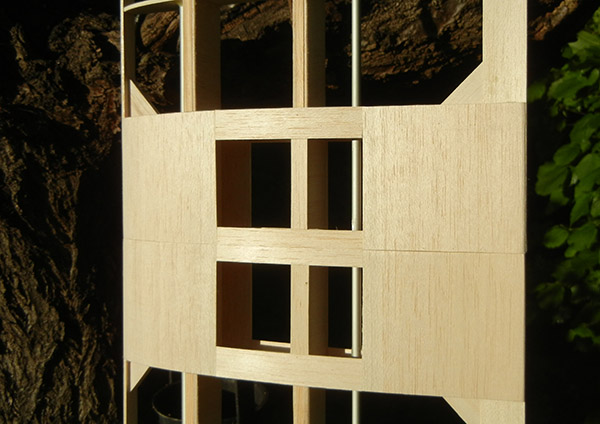

J'ai chapeauté la nervure au niveau du dièdre pour donner plus d'accroche au recouvrement de l'entoillage

Raccord à l'emplanture irréprochable

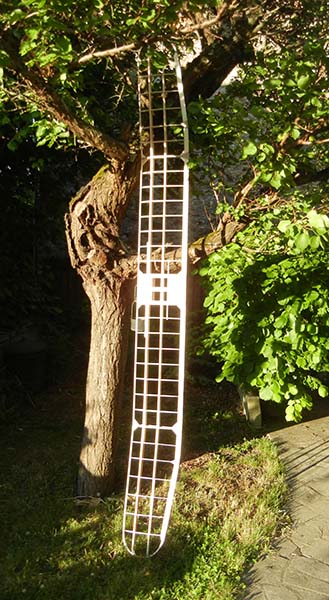

3M d'ailes au pied de mon abricotier centenaire !
Je vais bientôt pouvoir passer au montage du fuselage.
Comme j'ai prévu des 1/2 couples pour un montage à plat par 1/2 coques, il me faut un chantier irréprochable !… pour que le plan de joint soit parfait
et comme ça va être une cage à oiseaux avec ces multiples lisses… je ferais certainement un montage partiel des lisses des 2 côtés (puisqu'ils sont symétriques) pour avoir un accès facile pour l'équipement avant de tout refermer.
à suivre
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 58

|
Posté le: 28/05/2022 04:29 Sujet du message: |
|
|
|
Salut Seb, super propre, comme d'hab
T'es de la chance qui tienne si longtemps ton abricotier, on regrette bien le notre. Il fait encore plein de fruits? là on ne voit rien.
 Retroplane the World Touch - On the Web since 1854. |
|
Revenir en haut de page |
|
 |
sebastian92 Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58

|
Posté le: 28/05/2022 11:23 Sujet du message: |
|
|
|
Salut Vincent,
ça fait 2 ans que je ne l'ai pas taillé, il ne donnait que quelques abricots que seuls les oiseaux pouvaient bouffer dans les plus hautes branches
et cette année, miracle ! tout en fleurs !
Comme il ne pleut quasiment pas depuis 3 mois, je l'arrose régulièrement au pied avec de l'eau de pluie de récupération.
Malgré des gelées tardives et très peu d'abeilles… il est couvert de fruits
+ d'une centaine sont tombés à terre par sélection naturelle et beaucoup de vent… mais je vais pouvoir, j'espère, en manger quelques uns cet été ?


C'est la variété BERGERON, la plus charnue et gouteuse
Les anciens disaient qu'il y a des années à noyaux et d'autres non ; on le remarque sur les noyers entre autres. Mais vu les dérèglements saisonniers ça ne se vérifie plus vraiment…
 Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 58

|
Posté le: 28/05/2022 14:14 Sujet du message: |
|
|
|
Le notre, je ne sais pas quelle variété c'était, en tout cas il était greffé sur un tronc de prunier sauvage épineux, et donnait des abricots exceptionnels, on n'en a jamais retrouvé d'aussi bons, on ne les cueillait pas sur l'arbre, on attendait qu'ils tombent pour les ramasser, un concentré de sucre, avec une pointe d'acidité à souhait. Ils étaient mûrs à partir de début juin.
Tu n'as pas connu les confitures des aviateurs que faisait Joëlle de sacrés petit dej', certains s'en souviendront, l'abricotier est mort juste avant le dernier Retroplane, séché pour on ne sait quelle raison, il avait énormément plu cet hiver là, et d'autres abricotiers du quartier ont subit le même sort...
En souvenir

Bon allez fin du HS
 Retroplane the World Touch - On the Web since 1854.
|
|
Revenir en haut de page |
|
 |
|
