MessagePosté le: 27/12/2006 00:57    Sujet du message: Répondre en citant

J'ai abondonné les clefs pour le moment et j'ai attaqué la derive. La parti fix est pratiquement fini.



et j'ai déjà commencé le volet. Comme je veut essayer de la faire demontable, j'ai fait une rainure a l'aide de la circulaire dans la baquette montant pour faire glisser une gaine dedans. Sur l'autre cote j'ai colle le design du plan dessus, ca m'empeche de tous retracer.



Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 30/12/2006 02:25    Sujet du message: Répondre en citant

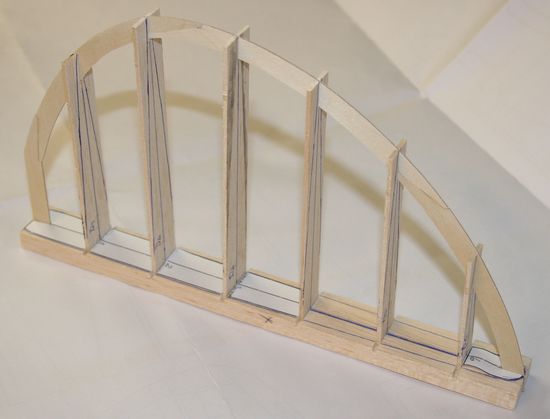

Une modeste continuation. J'ai préparé le volet de la dérive. Assemblage à sec, demains je vais coller tous ça.
Stephan


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 30/12/2006 07:47    Sujet du message: Répondre en citant

juste une précision pour coller ces éléments montés "en l'air"
trés souvent le bord de fuite en ctp de 1mm est tordu ou voilé, c'est en collant les nervures qu'on va le rectifier bien droit, donc bien tenir le montant en balsa sur l'établi avec des pinces en plastique et commencer par coller la nervure centrale, c'est elle qui va rectifier le plus gros de l'alignement du BF



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 30/12/2006 10:33    Sujet du message: Répondre en citant

Merci bien Vincent pour les précisions. Je vais faire comme t'as dit.
Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 31/12/2006 02:02    Sujet du message: Répondre en citant

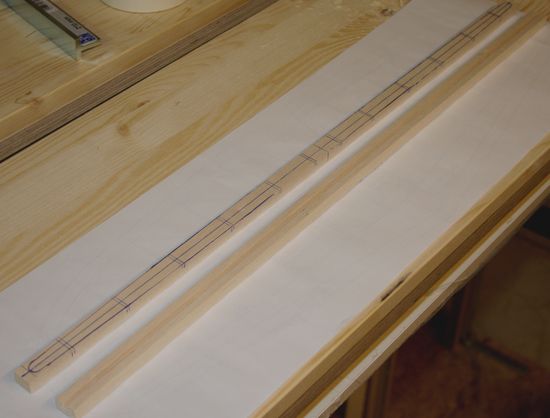

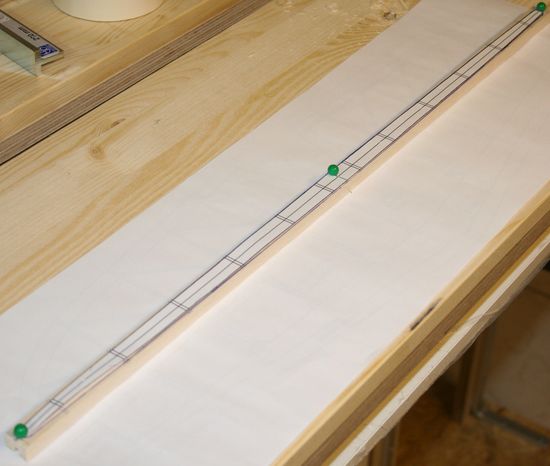

Aujourd'hui j'ai donc collé la derive, suivant le conseille de Vincent. Avec la circulaire j'ai coupé les baguette pour le stab. Après j'ai tracé la linie centrale et j'ai copié la form dessus



En ce qui concerne le BA du volet j'ai fraisé une fente pour la gaine de la gorge? encoche? (je ne connais pas le bonne therme) aussi a l'aide de la circulaire.

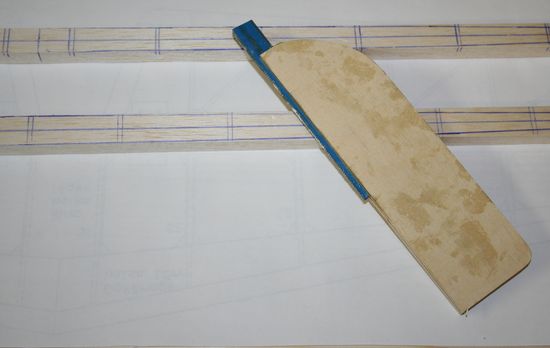

Pour coupe les entaille dans la BA et BF je me suis construit une petite outil. En fait l'idee vient de Walter, il a pris du CTP de 5mm, on met une fente de 2mm dedans et on prend des lames d'une scie metallique coupe en trois morceaux, ca fait un peut pres 2mm, et on le colle dans la fente du CTP d'une facon que ils ne depasse pas plus que 2mm du CTP. Comme ca on a exactement la largeur de l'entaille et on ne peut pas aller plus profonde que 2mm. Ca marche impecc


Et maintenant Zzz
Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 31/12/2006 08:02    Sujet du message: Répondre en citant

Bon comme je n'arriverais pas a m'exprimer sur rcline.de, je le dis ici, si tu peux transmettre Stephan Wink
il y a une photo des AF de Walter ou l'on voit la petite pièce soudée sur les bras d'AF, j'ai l'impression que la soudure n'est pas terrible, il faut être sur que ça tiendra bien, parceque si ça lache quand le planeur est fini et peint Sad
je sais que ce n'est pas facile a souder, il faut mettre de la soudure sur les 2 faces, et avec la pane du fer chauffer les 2 et vite les poser l'une sur l'autre, si on est pas sur de sa soudure, il vaut mieux carrement poncer le cuivre a cet endroit et faire un collage a l'araldite

une autre solution serait de refaire cette petite patte en tôle de laiton ou cuivre, et là ça se soudera facilement en mettant le fer sur le métal
en fait cette petite pièce est rajoutée pour que la manivelle de la CAP ne gene pas le mouvement, sinon j'aurais integré un elargissement au bras avec un trou, ça aurait été plus simple

attention de ne pas trop insister et recommencer 50 fois, la pellicule cuivrée de ces plaques risque de se décoller



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 31/12/2006 18:25    Sujet du message: Répondre en citant

Vincent j'ai transmis tes doutes sur la fixation du petit bidule.

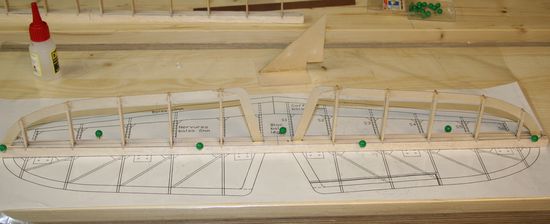

Moi j'ai continue le volet du stab suivant la méthode "toute en l'air". Merci Vincent pour la petite équerre, ça marche super bien avec.




Bonne annee a tous
Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 03/01/2007 09:26    Sujet du message: Répondre en citant

Quand je regarde le forum rcline.de, je ne comprend rien, mais je vois souvent des smile de colère et qui se tape la tête contre le mur MDR vous avez des problèmes?


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 03/01/2007 10:55    Sujet du message: Répondre en citant

« VincentB » a écrit:
Quand je regarde le forum rcline.de, je ne comprend rien, mais je vois souvent des smile de colère et qui se tape la tête contre le mur MDR vous avez des problèmes?

Disons en ce marre beaucoup, on se taquine beaucoup (mais on travail quand même) et dans le dernier poste de Walter ce matin, il racontait que pour le deuxième aile il a fait que des conneries. Mais si il y a une problème concrète qu'on arrive pas à résoudre je te contacte toujours.
Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
Walter
Incurable Posteur
Incurable Posteur


Inscrit le: 05 Nov 2006


MessagePosté le: 05/01/2007 00:49    Sujet du message: Répondre en citant

Hello,

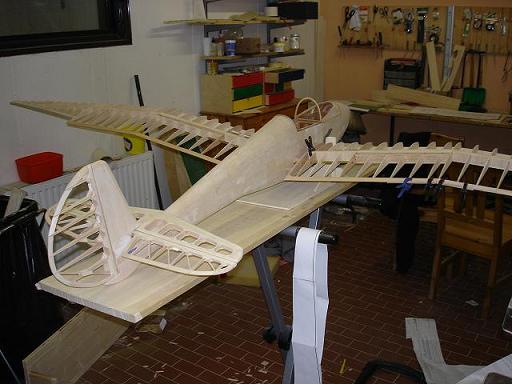

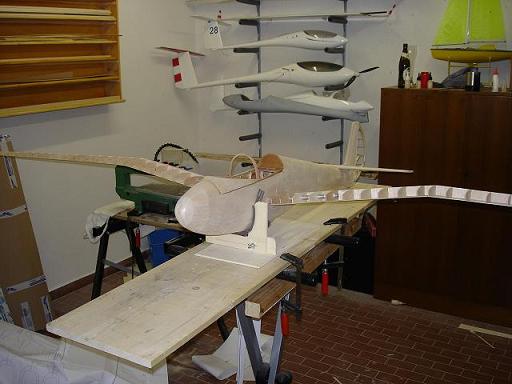

Very Happy ...this is a great day for me - it´s the first total fiew of my MG19 - I´m very happy and a little bit proud, because the connection of fuselage and wing fits very well (without tricks Wink )









Walter
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 05/01/2007 08:36    Sujet du message: Répondre en citant

very beautiful work Walter [clap] it's the first mg19a with my plan


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 07/01/2007 23:21    Sujet du message: Répondre en citant

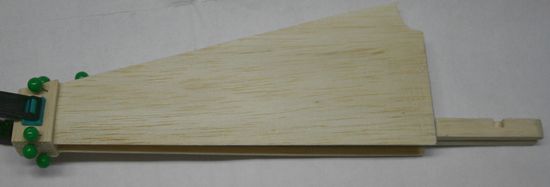

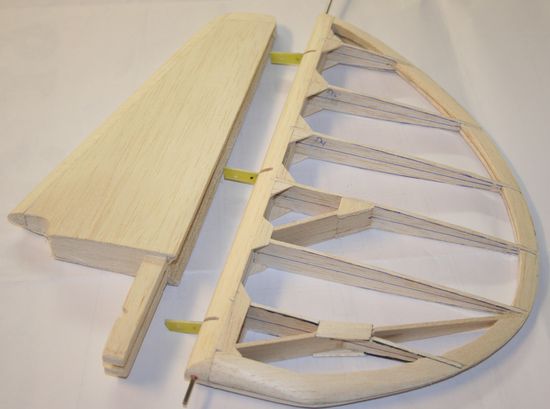

Bon, après le shock quand j'ai vu le super truc de Walter je me suis remis et continuer Very Happy. Le weekend j'ai travailé sur la derive. C'est pour la premiere fois que je réalise une vrai gorge donc ca prend du temps, on esperant que ca marche comme prevu.
Stephan

Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 08/01/2007 07:38    Sujet du message: Répondre en citant

Pour la gorge, il vaut mieux coller les charnières quand le volet est entoilé, comme ça fait de l'épaisseur en plus, ou alors le prévoir en laissant plus de jeu. Si jamais tu dois poncer encore plus la gorge et que le balsa est fin au bord, tu peux mettre un filet de cyano tout le long pour solidifier.
Stephan, on dirais que tu traces au stylo bille? si c'est le cas, évites, car si tu fais une finition peint/transparent, ça peut se voir sur les parties transparentes, et si le stylo bille est jusqu'au bord du bois, en chauffant ton entoilage, ça peut se diffuser et faire une marque. C'est comme le tampon de la marque sur le balsa, toujours faire attention a ce qu'il ne soit pas sur une zone transparente, même si c'est l'envers du tampon, souvent ça traverse toute l'epaisseur du balsa après ponçage, ça m'est déjà arrivé Sad



Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Stephan
Psycho Posteur
Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 61 Bélier

MessagePosté le: 08/01/2007 08:14    Sujet du message: Répondre en citant

« VincentB » a écrit:
Stephan, on dirais que tu traces au stylo bille? si c'est le cas, évites, car si tu fais une finition peint/transparent, ça peut se voir sur les parties transparentes, et si le stylo bille est jusqu'au bord du bois, en chauffant ton entoilage, ça peut se diffuser et faire une marque.

Oui c'est ca et j'avais déjà la remarque en RC-Line. Comment je peut enlever cette connerie maintenant ? Parce que je compte à faire des partis transparante.
Stephan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur Yahoo Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 56 Scorpion

MessagePosté le: 08/01/2007 11:05    Sujet du message: Répondre en citant

laisses le, tu risques de l'étaler, ou regardes si en ponçant doucement ça part, mais bon, c'est pas obligé que ça te fasse des marques, mais par précaution et habitude vaut mieux employer le crayon b ou 2b pour tracer sur le bois plutôt que le stylo bille.
