Posté le: 25/05/2014 08:04 Sujet du message: |
|
|
|
Bonjour,
Guère d'avancé ces derniers temps. Ma productivité baisse tout comme la probabilité que ce Karakan vole dans les Vosges

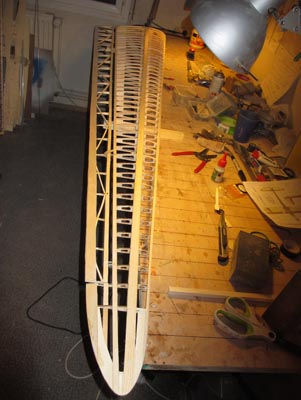

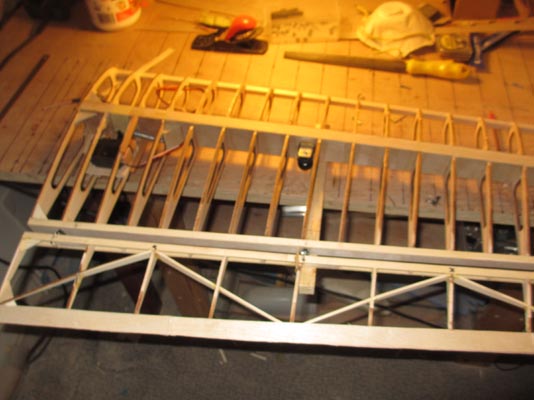

J'ai détaché les ailerons de l'aile, coffré les chants et monté les charnières.
Beaucoup de temps perdu pour aligner les 5 charnières par aileron. Pour la partie femelle, pas de problème avec une corde à piano qui les traverses, mais pour la partie mâle j'ai passé pas loin de 2 heures a tout mettre en place (il avait toujours une des charnières qui se barrait et tombait à l'endroit le plus inaccessible sous l'établi )

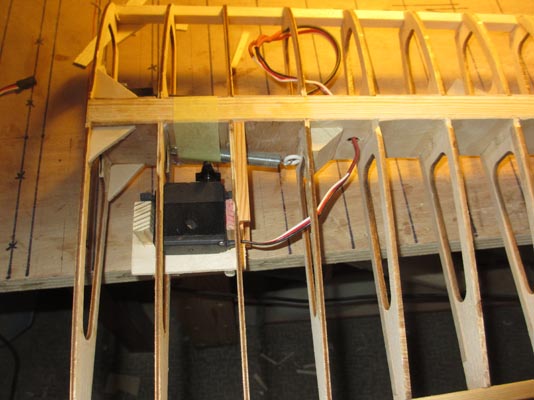

J'ai installé le servo sur sa platine ( à poste fixe, il faudra désentoiler pour y accéder, car sur le grandeur il n'y a pas de zone coffrée à cet endroit). Les poulies de renvoi de câbles sont en place.

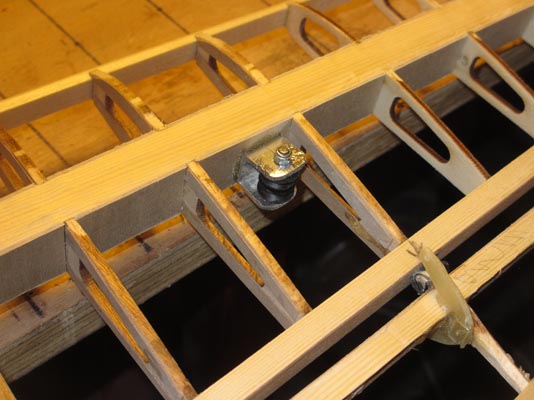

Il y a deux palonniers par aileron (plaque de fibre de verre 2mm) et donc 4 câbles de commande en push-pull, avec ridoirs de réglage de tension.

Bon faut que j'aille attaquer la 2eme aile

 Eric

|
|
Revenir en haut de page |
|
 |
Blue.coyote Stagiaire Posteur


Inscrit le: 22 Avr 2014

Localisation: Rueil Malmaison
|
Posté le: 25/05/2014 10:52 Sujet du message: |
|
|
|
Éric,
Comme d'habitude, ta notion de faible rendement est toute relative...Ça continue à avancer à toute vitesse!
J'aime beaucoup l'aspect maquette de l'attaque par câble des deux guignols par ailerons. Est ce que ce ne sera pas un peu difficile à régler avec une cinématique à un seul servo pour éviter que ça vrille la gouverne? Cela dit sur l'original il n'y a qu'un seul manche...
Bel ouvrage en tout cas |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 25/05/2014 12:50 Sujet du message: |
|
|
|
Je suis sans crainte pour les volets d'aileron. Il sont tellement mous en torsion qu'il n'y aura pas de problème de cinématique.
Mon Nemere fonctionne sur le même principe depuis quelques années sans problème.

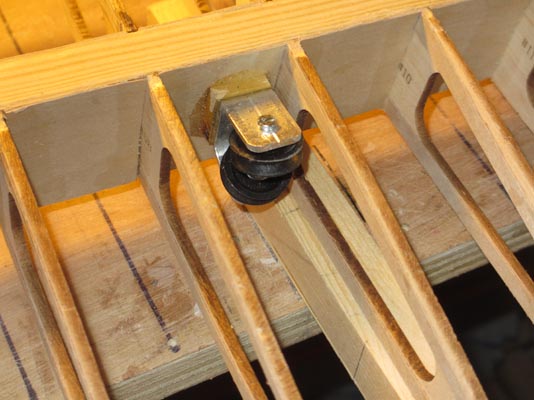

L'essentiel est de pas trop tendre les câbles. Les réas utilisés ont un gorge assez profonde ( j'en connais qui apprécieront) pour éviter que les câbles déjantent (au cas ou ils se détendraient au braquage).
A+. Eric
 Eric

|
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 25/05/2014 21:19 Sujet du message: |
|
|
|

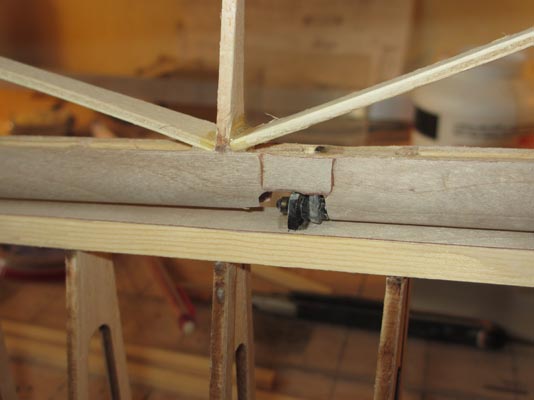

Bilan du week end: aileron droit coffré en partie (il manque les chapeaux de nervures) et charnières posées sur les deux

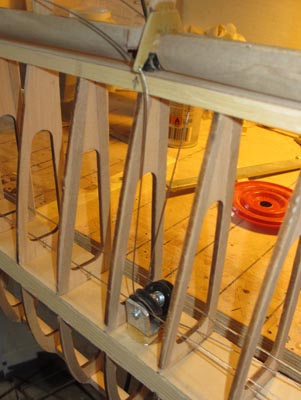

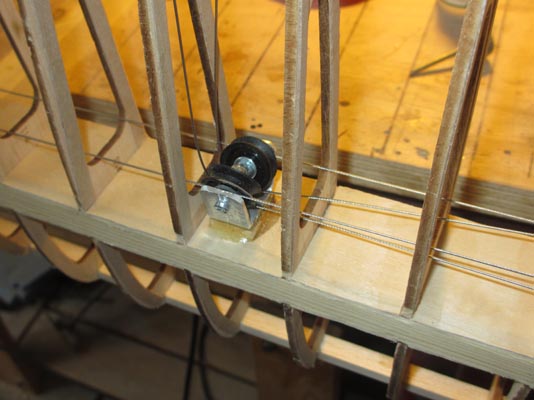

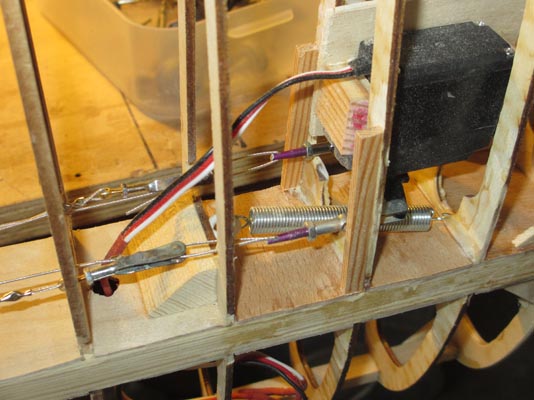

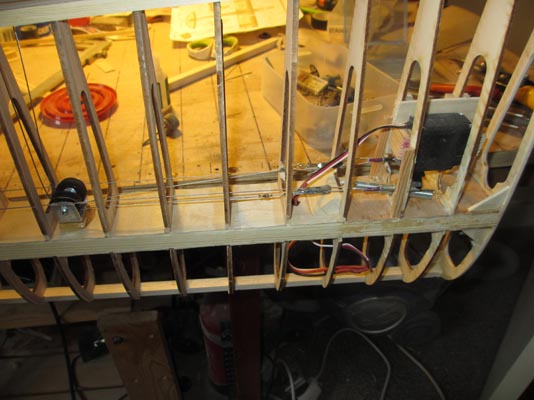

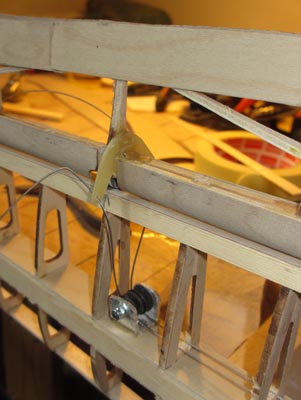

et montage provisoire des câbles de commande d'aileron (il me manque les chapes à monter sur le palonnier - à commander lundi chez L'Octant)

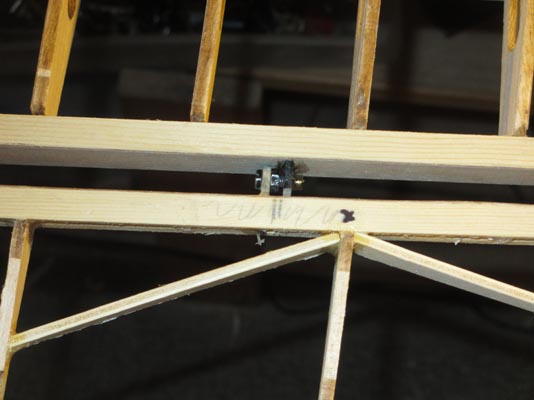

Le ressort servira à retenir l'extension d'aile (j'ai copié le système du Fafnir de Christian).



Bonne soirée
 Eric

|
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 28/05/2014 15:51 Sujet du message: |
|
|
|
Vive les RTT. Je suis donc dans l'atelier et je taille du petit bois.

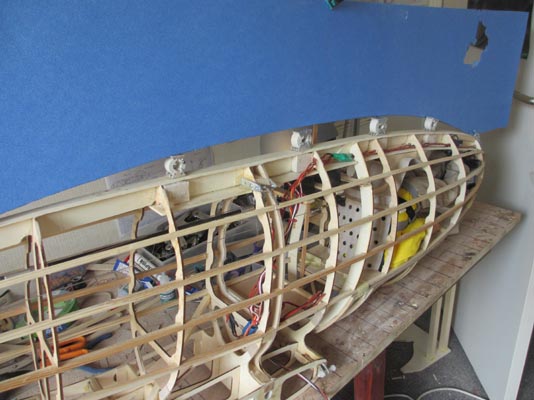

Pour changer, aménagement du cockpit au menu.
Mes sources historiques sont des plus maigres:


On devine plus qu'on ne voit. Dans un descriptif du planeur il est dit que le dossier du pilote est en tôle d'alliage léger. Et sur les photos on voit que cette tôle est régulièrement perforée.

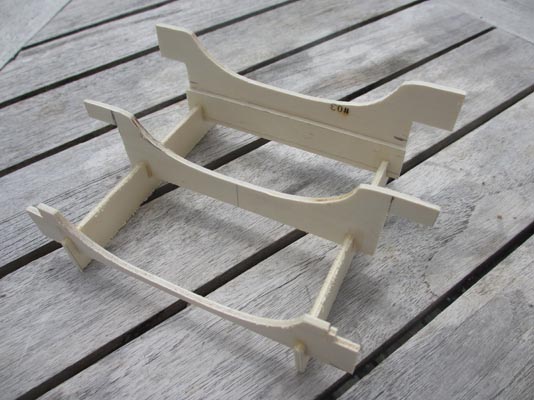

D'abord l'assise. J'ai tout inventé puisque je n'ai pas de photo.

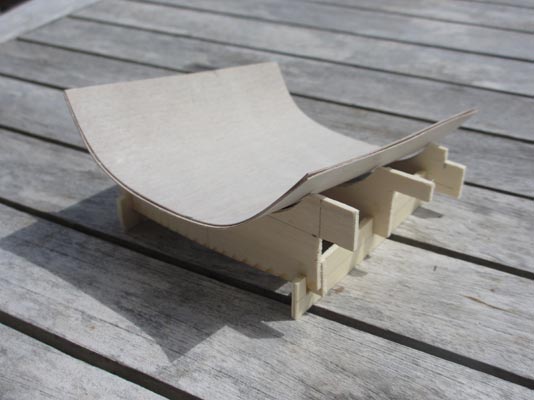

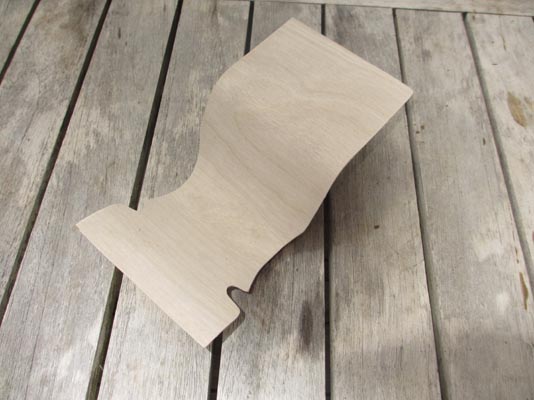

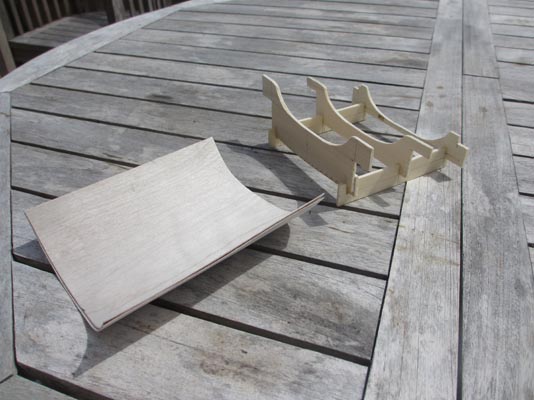

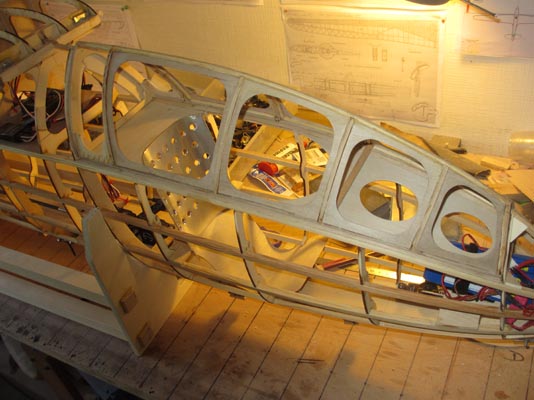

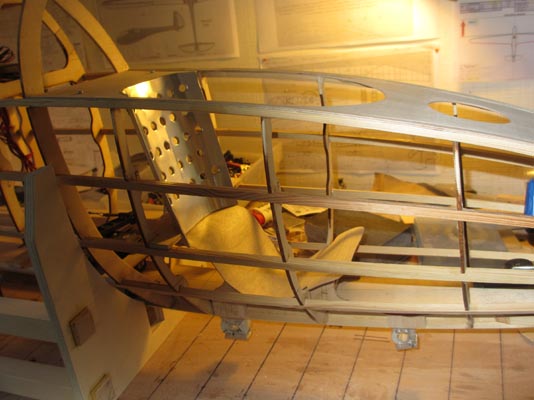

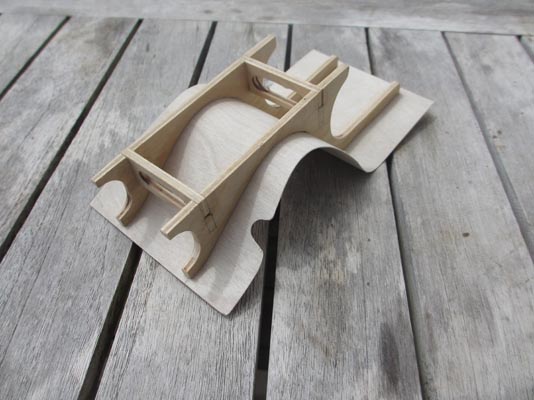

Pour le dossier , je suis parti d'un lamellé collé en 2 couches de CTP de 0,6mm formées sur un moule:



Le bois a été trempé dans l'eau chaude, puis a séché sur le moule. J'ai ensuite encollé à la colle vinylique et remis sous presse sur le moule.
Le dossier a ensuite été collé sur 2 couples qui le tiendront en place dans le cockpit.
Étape suivante: les trous.

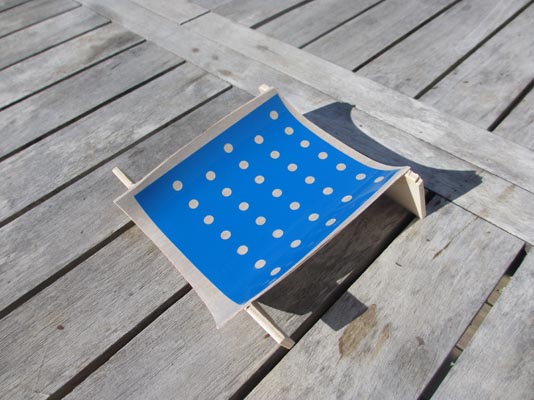

J'ai découpé avec ma Silhouette Portrait un gabarit de perçage

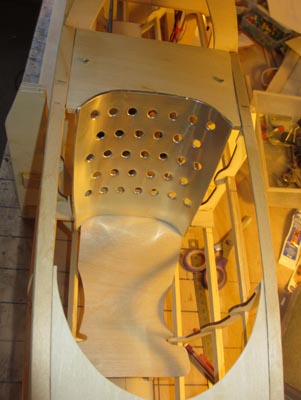

Après perçage du dossier, j'ai collé de la tôle alu d’imprimerie offset (néoprene) sur le dossier en CTP formé et fait les trous dans l'alu par poinçonnage.



Il y a quelques inexactitudes par rapport aux photos de référence: mon dossier est beaucoup moins creux que le grandeur car mon pilote a un parachute beaucoup plus plat. J'aurais dû sinon rajouter un coussin. Mais bon, ne le répétez pas. De toute façon il n'y a pas de juges Maquette sur ce forum.

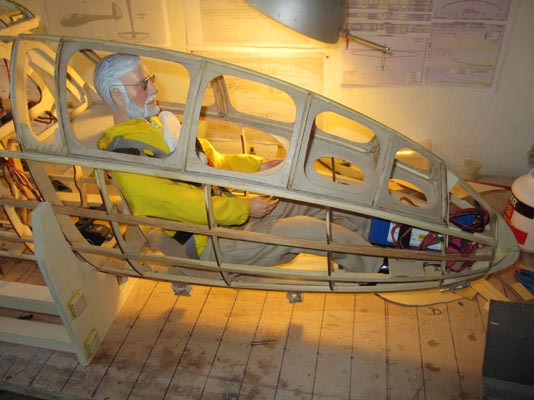

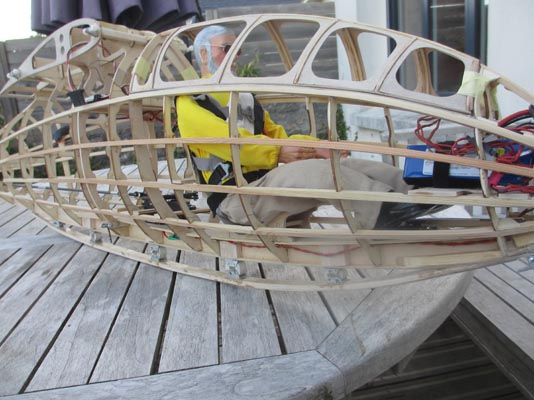

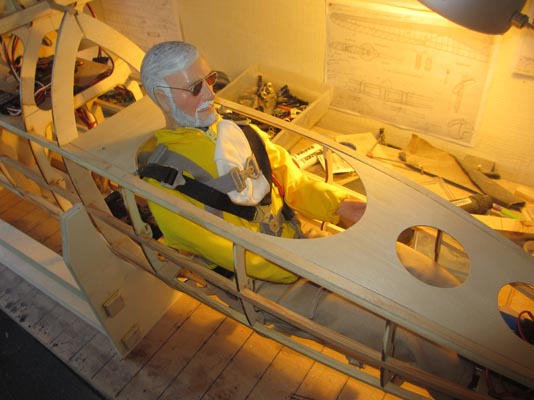

Lajos n'a pas résisté à l'envie de tester la position assise dans le cockpit


C'est bon selon lui. On verra ce que ça donne pour les longs vols.
 Eric

|
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 59

|
Posté le: 28/05/2014 16:40 Sujet du message: |
|
|
|
Chouette ces détails, par contre j'espère que tu changeras la veste jaune et les rayban
 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 09/06/2014 19:54 Sujet du message: |
|
|
|
Aujourd'hui début du patin.

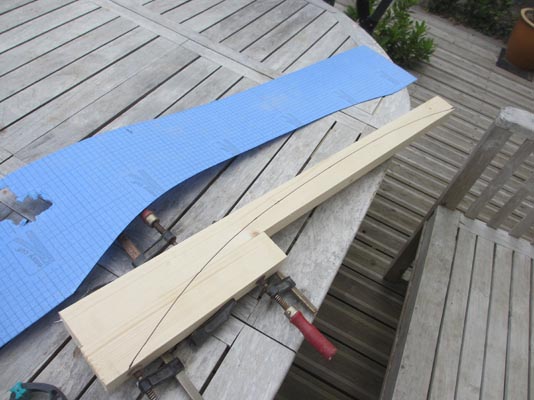

Gabarit en biowoodpron

puis traçage sur le madrier qui fera office de moule (il faut encore que je le découpe à la scie sauteuse)

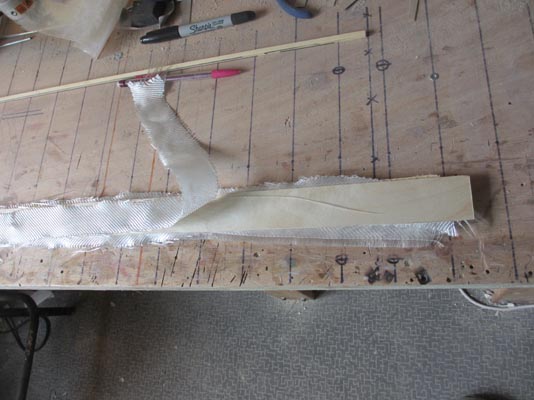

Le patin sera basé sur 2 épaisseurs de CTP aviation de 4mm et 1 couche de CTP 1,5mm avec tissus de verre/époxy de 150g/dm2 entre chaque couche de bois.
ça devrait faire entre 9 et 10mm d'épaisseur et 25mm de large pour ce patin (le planeur fini devrait faire aux alentours de 11kg)

Ce soir encollage et mise sous presse.
A+
 Eric

|
|
Revenir en haut de page |
|
 |
Clifton Psycho Posteur


Inscrit le: 07 Mai 2014

Localisation: Anjou
Âge: 60

|
Posté le: 11/06/2014 00:49 Sujet du message: |
|
|
|
Bonsoir Eric,
En attendant que les deux parties de l'empennage du Lunak 2 sèchent, j'ai continué mon exploration du site et je viens de parcourir ce fil de discussion sur ta construction du Karakan. Magnifique. Bravo pour le boulot et le choix du sujet. Je suis de plus en plus épaté par la connaissance en planeurs anciens que vous avez tous. Si je me souviens bien tu as présenté cette belle structure à Anjou Ailes Maquettes, je l'avais déjà regardé sous toutes les coutures. Ce qui est étonnant, c'est que les spectateurs n'imaginent guère l'immense travail pour en arriver là.
Je suivrai avec intérêt la suite de cette construction.
Bon courage pour la suite.
Clifton
 Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 11/06/2014 22:30 Sujet du message: |
|
|
|

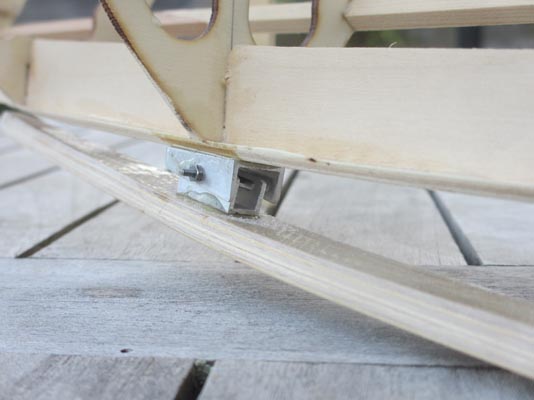

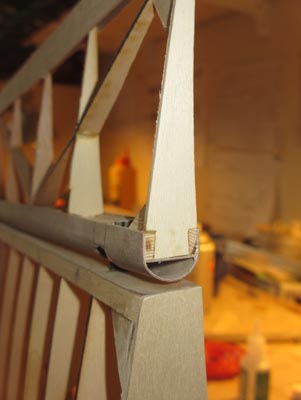

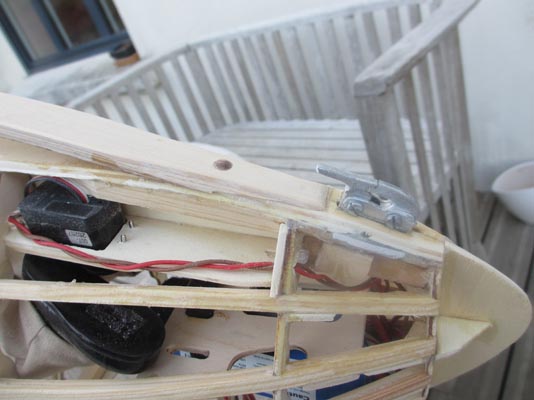

Le patin est fini. Moulé à 40mm de large puis recoupé à 22mm et collé à l'araldite lente sur les fixations de silent-blocs en alu

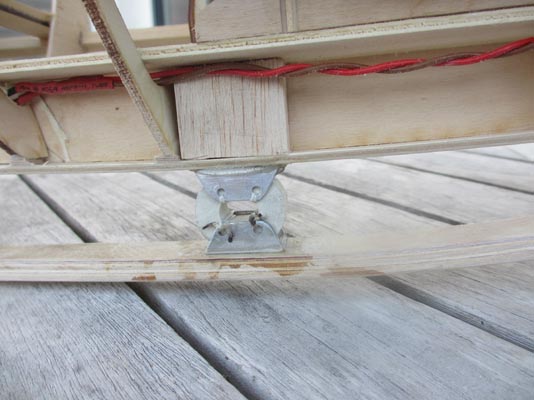

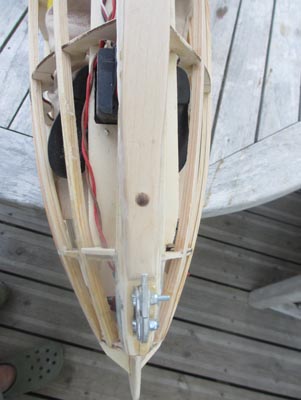

Les silent-blocs sont ligaturés par du fil sur le support en alu (comme le grandeur)

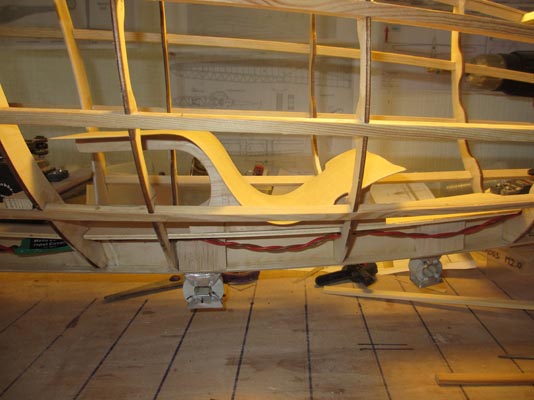

Le patin est collé-chevillé à l'avant à la quille du planeur


et libre de coulisser à l'arrière en cas d'écrasement des silent-blocs

Je vais laisser au repos pour quelques temps le Karakan, il faut maintenant que je répare le Néméré pour Retroplane
 Eric

|
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 11/06/2014 23:35 Sujet du message: |
|
|
|
Ah j'oubliais. maintenant que la structure est totalement terminée, j'ai pesé tous les morceaux avant coffrage, entoilage, vernissage et finitions.
Fuselage: 2235g avec pilote radio/batterie mais sans lest
Extensions d'ailes D/G: 905g / 902g
Ailes intérieures D / G: 740g / 725g avec haubans
Volet de dérive: 60g
Empennage avec ses clés: 170g
jeu de clés d'aile: 515g
Soit un total de 6252g auxquels il faudra ajouter 1,5kg de plomb puis 1kg de coffrage (???) et quelques centaines de grammes de diacov et vernis, ça devrait faire dans les 10kg et quelques.
Donc assez proche de la masse du Fafnir de Cricri qui a les mêmes dimensions (quand il est en un seul morceau )
 Eric

|
|
Revenir en haut de page |
|
 |
Walter L. Maniaco Posteur


Inscrit le: 06 Fév 2008

Localisation: Neuenrade
|
Posté le: 13/06/2014 23:09 Sujet du message: |
|
|
|
Bonsoir ric,
c`est assez léger....
et léger vole bien!
Amicalement
Walter |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 28/06/2014 22:42 Sujet du message: |
|
|
|
Apres quelques rencontres GPR, du vol de pente au Menez Hom, et la réparation du Nemere, retour à l'atelier du Karakan.

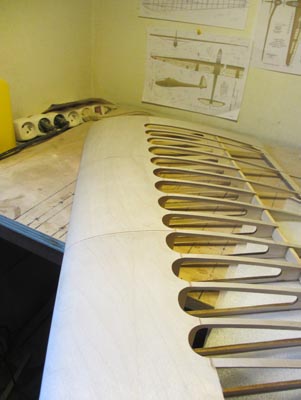

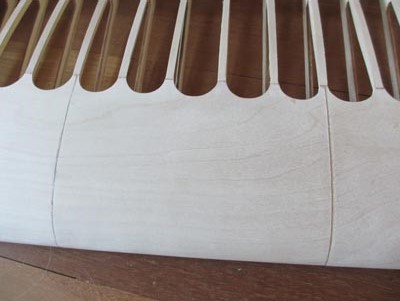

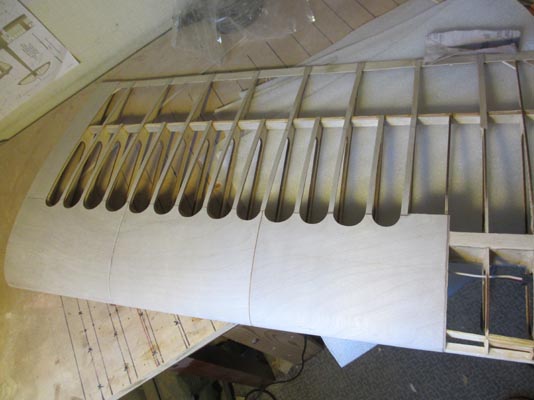

J'ai attaqué le coffrage des ailes: panneaux de CTP 0,6mm ébouillanté dans l'eau chaude vendredi soir et mis à secher toute la nuit pour former le bord d'attaque.
Samedi matin, début du coffrage selon ma méthode brevetée:
1 - usinage des entures ( à l'abrasif cylindrique Dremel et finition à la cale à poncer)
2 - collage du panneau à la cyano sur le longeron et la jonction enturée du panneau précédent et à la colle blanche sur les nervures à l'extrados
3 - puis collage du panneau sur le bord d'attaque à la cyano en tendant bien le panneau pour qu'il plaque bien sur les nervures
4 - retournement de l'aile, encollage des nervures à la colle blanche à l'intrados et collage du panneau à la cyano sur le longeron en tendant bien pour plaquer le panneau sur les nervures.
Pas d'épingles puisque le panneau est tenu en place par la cyano pendant que la colle vinylique sèche.
Il me faut environ 30 minutes pour poser un panneau.
 Je pose ensuite les chapeau de nervure (toujours avec enture)

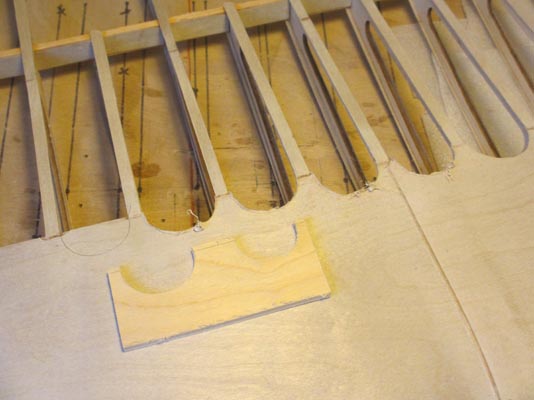

Pour faire les découpes circulaires du coffrage j'ai fait un gabarit de traçage. Je fais une découpe grossière à la fraise cylindrique puis je finis à l'abrasif cylindrique Dremel

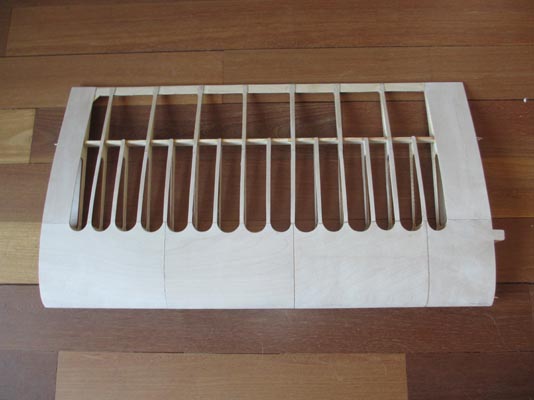

Voila où j'en suis ce soir (pour cause de match de foot - la Coupe du Monde, c'est pas bon pour la productivité)


Bonne nuit
 Eric

|
|
Revenir en haut de page |
|
 |
Jean-Paul Incurable Posteur


Inscrit le: 31 Juil 2008

Localisation: 34590 MARSILLARGUES
Âge: 76

|
Posté le: 29/06/2014 09:24 Sujet du message: |
|
|
|
Coupe du monde ou pas, je trouve que tu avances rudement vite, comme d'habitude.
Beau travail Eric, j'aime beaucoup la verrière et le siège du pilote, entre autres.
JP
 Jean-Paul alias "Papy trapanelle" qui préfère le vin d' ici à l' au delà. |
|
Revenir en haut de page |
|
 |
caralp_laurent Psycho Posteur


Inscrit le: 30 Jan 2006

Localisation: La Houssaye en Brie 77
Âge: 51

|
Posté le: 29/06/2014 11:24 Sujet du message: |
|
|
|
Superbe Eric
Perso, j'avance plus vite en période de coupe du monde...
Lolo
 Lolométéo, rétro addict ;o)
"On commence à vieillir quand on remplace ses rêves par des regrets"
Sénèque |
|
Revenir en haut de page |
|
 |
albert Apprenti Posteur


Inscrit le: 19 Nov 2009

Âge: 66

|
Posté le: 30/06/2014 14:21 Sujet du message: karakan eric |
|
|
|
il est vrai que tu répares et construit vite , mais en période de coupe du monde tu rattrapes le temps perd pendant la mi temps
Sinon ,bien le mélange colle blanche et cyano je vais l’appliquer sur le nouveau
a+ bonne journée |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 03/07/2014 22:09 Sujet du message: |
|
|
|
Maintenant que le nombre de matches diminue, je peux consacrer un peu plus de temps à la construction du Karakan.

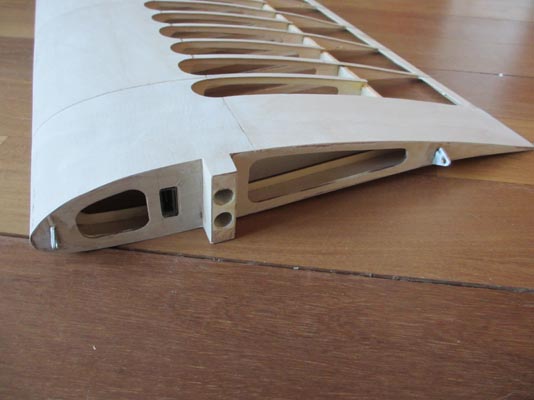

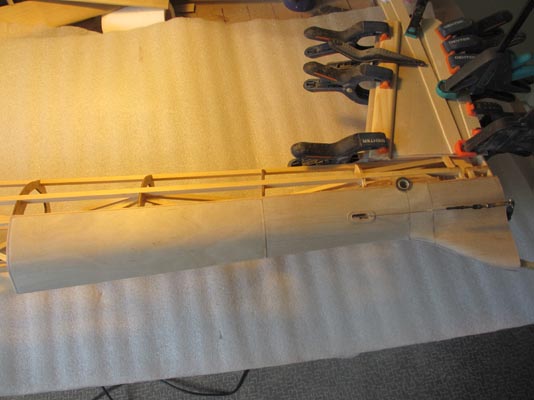

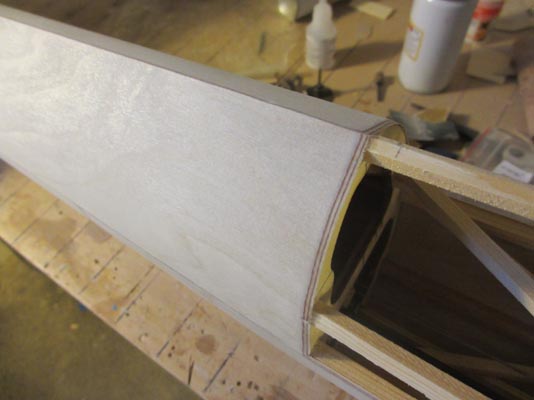

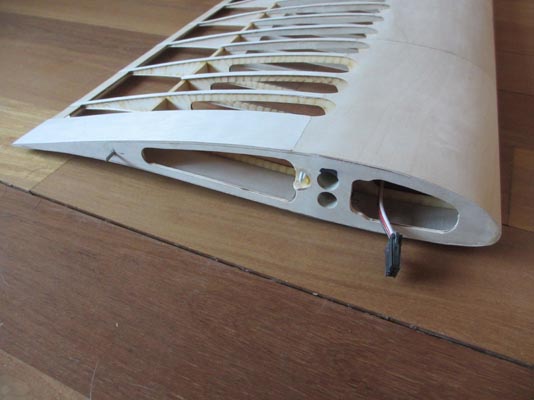

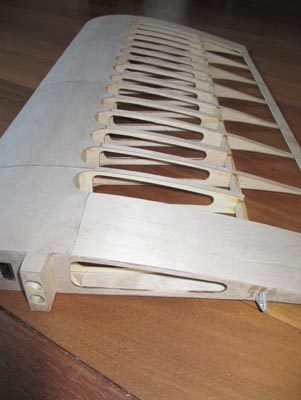

Les deux tronçons d'ailes intérieurs sont coffrés

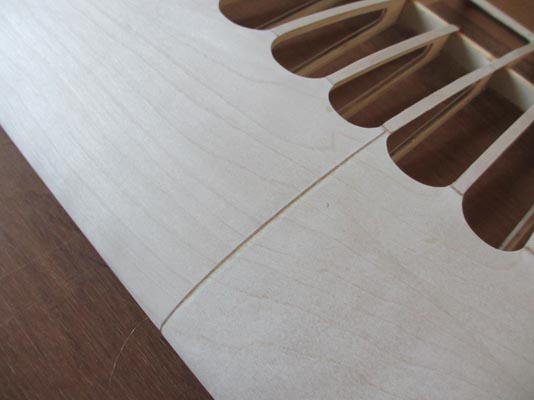

Le chef de chantier est content des entures !

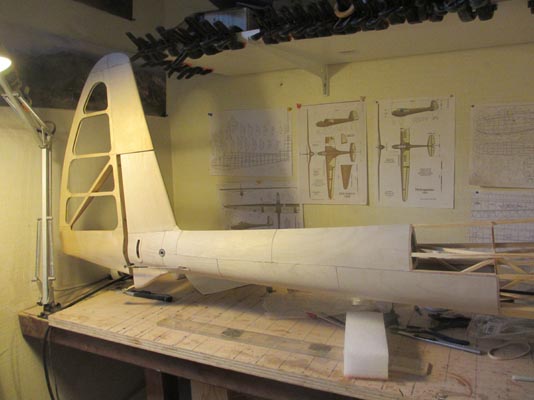

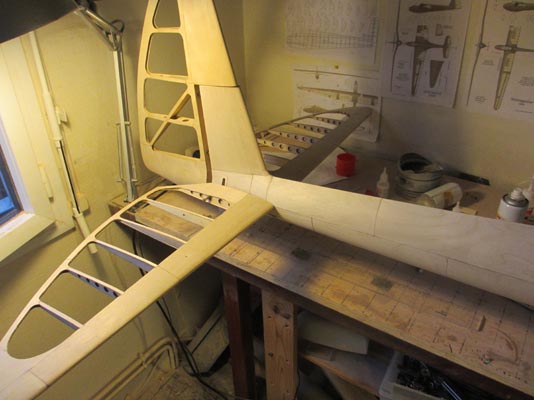

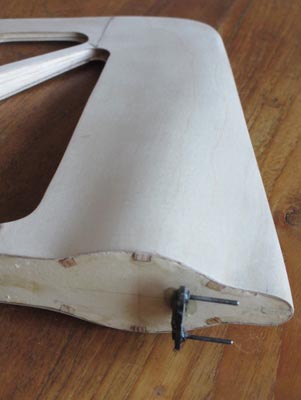

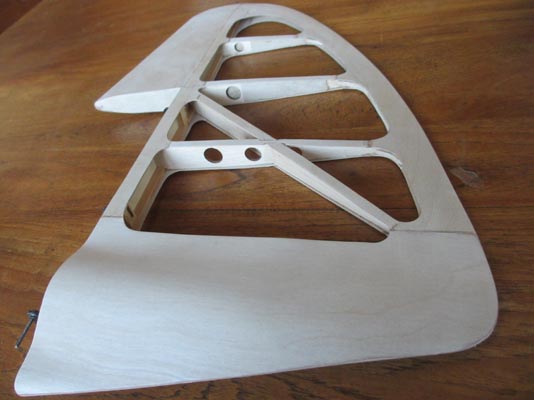

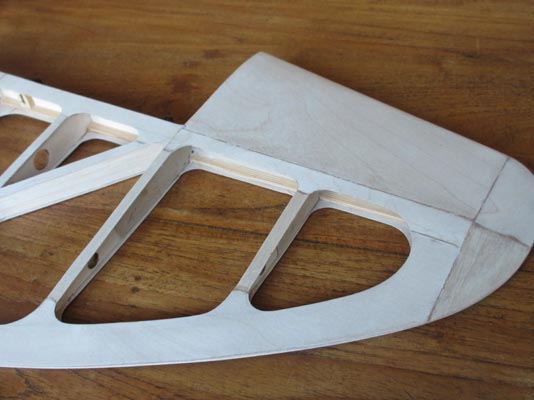

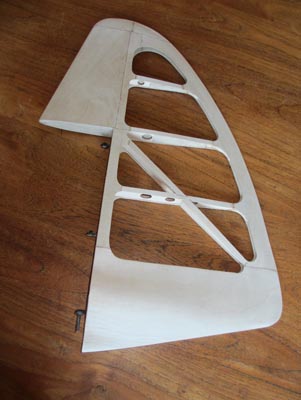

A son tour la dérive y est passée

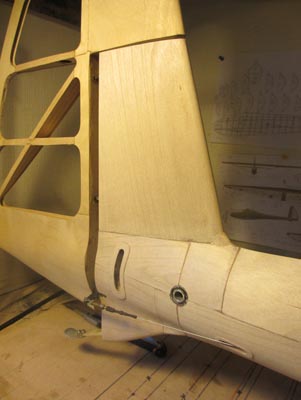

Le pied de dérive est renflé pour prolonger le fuselage

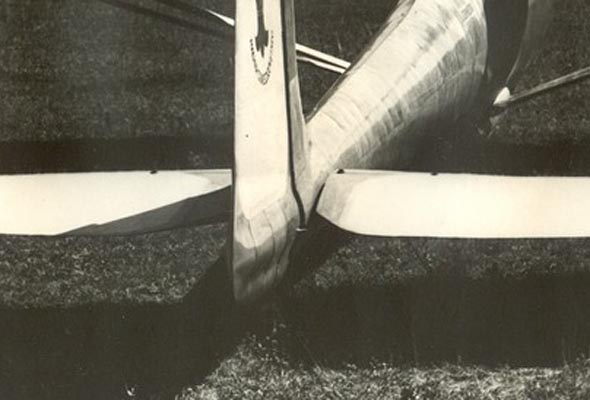

comme feu les Karakan grandeur

A suivre le coffrage de l'empennage
Bonne nuit!
 Eric

|
|
Revenir en haut de page |
|
 |
Clifton Psycho Posteur


Inscrit le: 07 Mai 2014

Localisation: Anjou
Âge: 60

|
Posté le: 03/07/2014 22:16 Sujet du message: |
|
|
|
Epaté par ce beau boulot.
J'adore la finition des arrondis de coffrage d'aile et le pied de dérive en prolongement du fuselage. J'attends de voir ça en vrai un jour.
Bon courage pour la suite.
 Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 59

|
Posté le: 04/07/2014 06:39 Sujet du message: |
|
|
|
Ca va c'est propre pour un nervuré d'Or c'est très joli ce profilage dans la dérive ![[clap]](images/smiles/Clap.gif)
 Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
 |
Frédéric Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 58

|
Posté le: 04/07/2014 10:31 Sujet du message: |
|
|
|
Salut Eric !
C'est beau !!!
Qu'importe la couleur que tu choisira, la qualité de la construction restera (évite le jaune fluo quand même !)
Amicalement
Frédéric


"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert ! |
|
Revenir en haut de page |
|
 |
Johannes Serial Posteur


Inscrit le: 23 Juil 2007

Localisation: Leichlingen
Âge: 63

|
Posté le: 04/07/2014 17:04 Sujet du message: |
|
|
|
Wunderschön sauber gearbeitet , Eric
Gruß Johannes |
|
Revenir en haut de page |
|
 |
Frank Albrecht Incurable Posteur


Inscrit le: 09 Juil 2007

Localisation: Burladingen-Stetten, Allemagne
Âge: 57

|
Posté le: 04/07/2014 20:43 Sujet du message: |
|
|
|
Salut Eric,
bravo pour ce coffrage très réussi!
C'est magnifique!
Tu auras plus de temps pour le reste de la construction, pour la France, c'est fini.
À+,
Frank


Famous last words: "Opfer müssen gebracht werden" Otto Lilienthal |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 59

|
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 05/07/2014 07:10 Sujet du message: |
|
|
|
Plus de match donc construction accélérée ??
Bon, allez, je retourne à l'atelier
 Eric

|
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 06/07/2014 19:46 Sujet du message: |
|
|
|

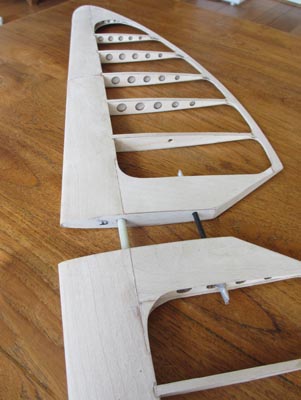

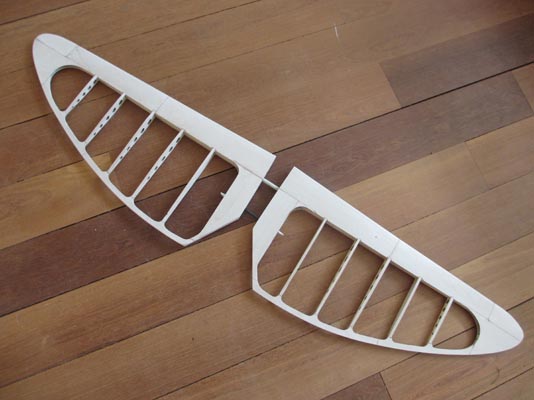

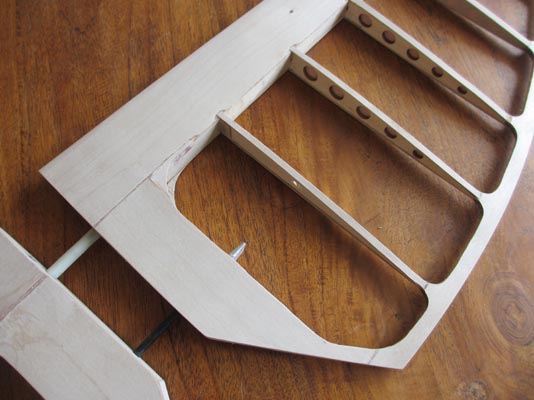

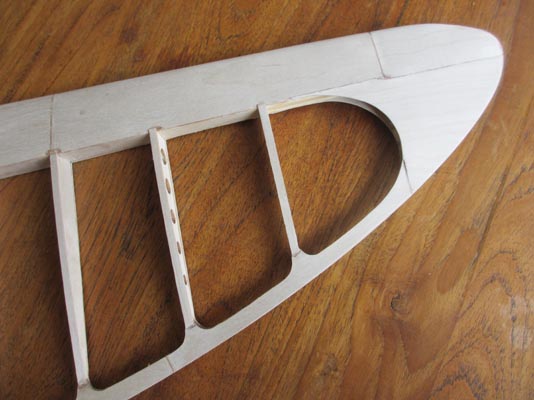

Et un empennage de coffré. Là c'était du facile, pas de formes compliquées.
Par contre je consomme beaucoup de cyano (fin du 6eme flacon de 20g - je dois passer pour un drôle d’énergumène chez Weymuller - je commande toujours part 10 ces flacons)




J'attaque les extensions d'ailes.
A bientôt
 Eric

|
|
Revenir en haut de page |
|
 |
albert Apprenti Posteur


Inscrit le: 19 Nov 2009

Âge: 66

|
Posté le: 06/07/2014 22:19 Sujet du message: Karakan à Eric |
|
|
|
Fait attention des commandes de cyanos par 10 cela va paraître louche[humm] les stups vont faire une descente chez toi  |
|
Revenir en haut de page |
|
 |
Frank Albrecht Incurable Posteur


Inscrit le: 09 Juil 2007

Localisation: Burladingen-Stetten, Allemagne
Âge: 57

|
Posté le: 06/07/2014 23:13 Sujet du message: |
|
|
|
Joli ton stab, Éric.
Comme je suis curieux, c'est combien son poids?
À bientôt,
Frank


Famous last words: "Opfer müssen gebracht werden" Otto Lilienthal |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 07/07/2014 22:06 Sujet du message: |
|
|
|
Salut Franck,
L'empennage (droit+gauche) fait 267g avec les clés et 242g sans les clés.
(non entoilés et non vernis)
A+
 Eric

|
|
Revenir en haut de page |
|
 |
Frank Albrecht Incurable Posteur


Inscrit le: 09 Juil 2007

Localisation: Burladingen-Stetten, Allemagne
Âge: 57

|
Posté le: 07/07/2014 22:08 Sujet du message: |
|
|
|
Merci Éric! C'est d'accord. ![[clap]](images/smiles/Clap.gif)


Famous last words: "Opfer müssen gebracht werden" Otto Lilienthal |
|
Revenir en haut de page |
|
 |
Eric Spore Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 63

|
Posté le: 25/07/2014 22:47 Sujet du message: |
|
|
|
Bien rentré du Schweisel après 4 jours de vols intensifs (et sans casse, un miracle), je ne pouvais rester trop longtemps sans humer la douce odeur de la cyano (hein Michel que c'est bon? )
Alors, je me lance dans le coffrage du fuselage

Tentative de collage do coffrage de la dérive à la colle blanche. C'est trop long à sécher, je reviens à la cyano


chrono en main, 1/2 heure pour chaque panneau, ponçage de finition compris. Attaque du panneau suivant immédiate.


A suivre
 Eric

|
|
Revenir en haut de page |
|
 |
michel Serial Posteur


Inscrit le: 04 Mar 2007

Localisation: Luchon
|
Posté le: 26/07/2014 08:12 Sujet du message: |
|
|
|
Eric, (je te dois un tube )
Michel


|
|
Revenir en haut de page |
|
 |
|
