stéphane monot · Posté le: 27/02/2015 18:30 Sujet du message:

Salut à tous,

Le fuselage a reçu ses 2 couches de vernis puis a été égrainé à la paille de fer 000, puis lustré. Il me restera l'immatriculation, je l'a ferai en même temps que l'inscription sur la dérive.

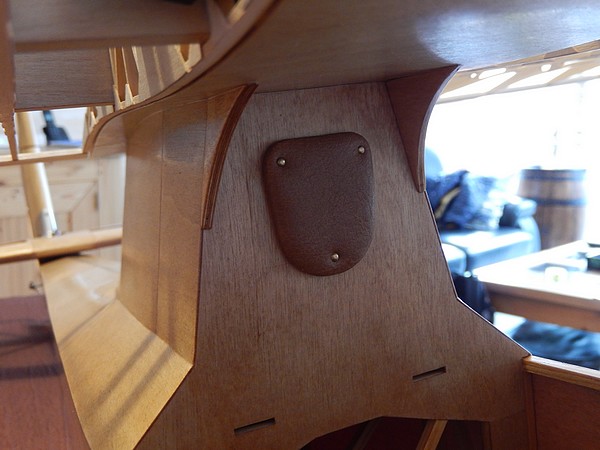

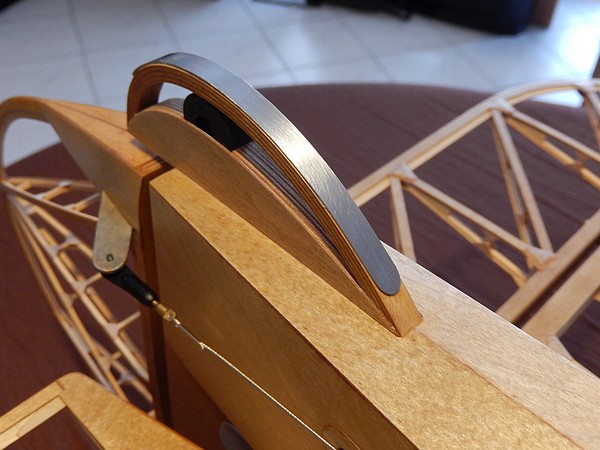

J'ai fabriqué l'appui-tête et j'ai collé une tôle inox sur le patin arrière.

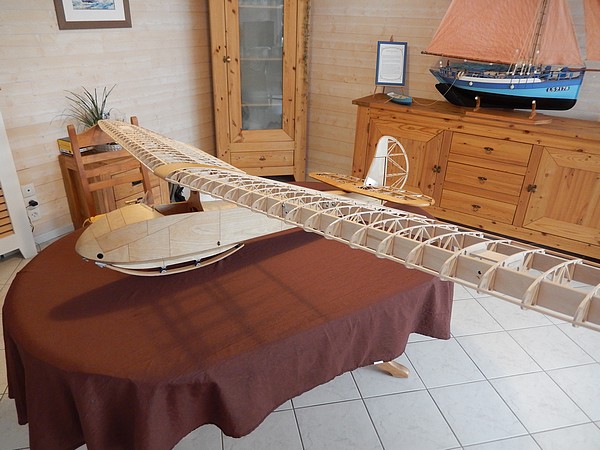

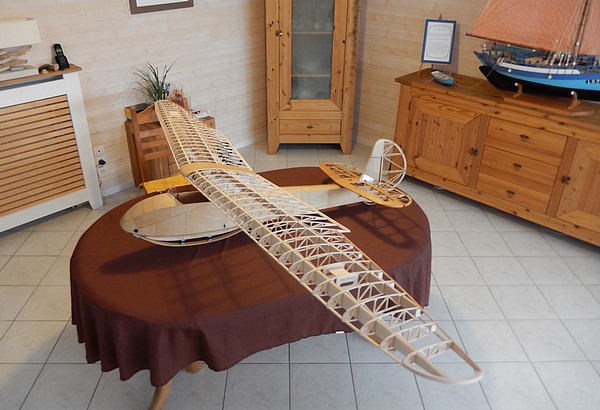

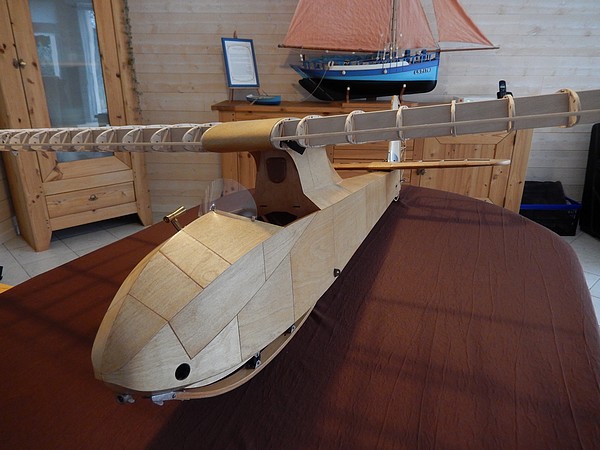

J'ai aussi fait ma mise en croix et j'ai remonté toutes les pièces qui avaient été démontées pour le vernissage.

Je vais maintenant mettre le Musger de côté un petit moment pour finir d'autres projets de courte durée.

Bonne soirée et @+

michel · Posté le: 27/02/2015 19:04 Sujet du message:

Michel

DOMINIQUE DIOT · Posté le: 27/02/2015 19:09 Sujet du message:

beau travail bien propre [clap]

GARCIA · Posté le: 27/02/2015 21:13 Sujet du message:

superbe.

Christian · Posté le: 27/02/2015 21:43 Sujet du message:

comme José que dire [amen]

Christian

Johannes · Posté le: 28/02/2015 09:38 Sujet du message:

Sehr schön geworden [amen]

auch der Kutter mit Rettungsboot Very Happy

Johannes

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Superbe, je vois que tu aimes le bois sous toutes ses formes ! [clap]

RichardP · Posté le: 28/02/2015 15:07 Sujet du message:

bravo Stéphane [clap]

et pour voyager un peu, c'est quand même bientôt la wasserkuppe, je reprends les termes de Johannes :
"Sehr schön geworden" Wink

stéphane monot · Posté le: 28/02/2015 15:23 Sujet du message:

Clifton · Posté le: 28/02/2015 23:07 Sujet du message:

Magnifique. j'ai déjà dû l'écrire mais c'est bluffant de finition et de qualité d'ajustage. j'aimerai bien savoir faire ça un jour.

C'est vraiment un bel appareil ce Musger.

Bonne continuation

Clifton

MALABAT Michel · Posté le: 01/03/2015 00:36 Sujet du message:

Tu avances vite Stéphane en ce moment [clap]

et travail toujours aussi soigné [amen]

André Gaborit · Posté le: 01/03/2015 21:45 Sujet du message:

Salut Stéphane

C' est du beau travail. [good]

stéphane monot · Posté le: 17/08/2015 19:55 Sujet du message:

Salut

Je profite de mes vacances pour avancer un peu sur le Musger.

Jai finit les ailerons. On dirait pas mais il y a de quoi s'occuper.

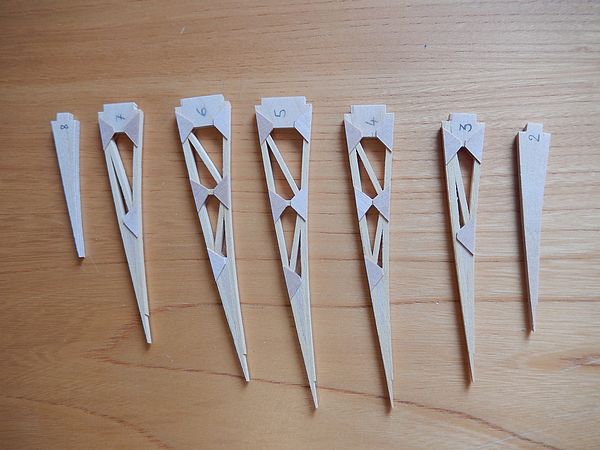

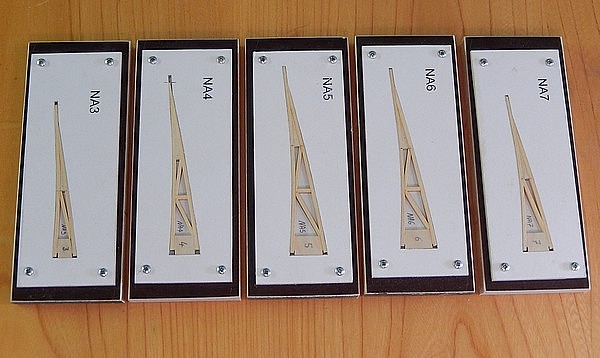

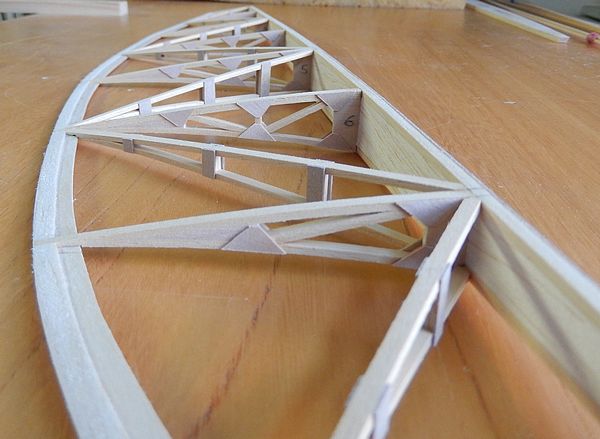

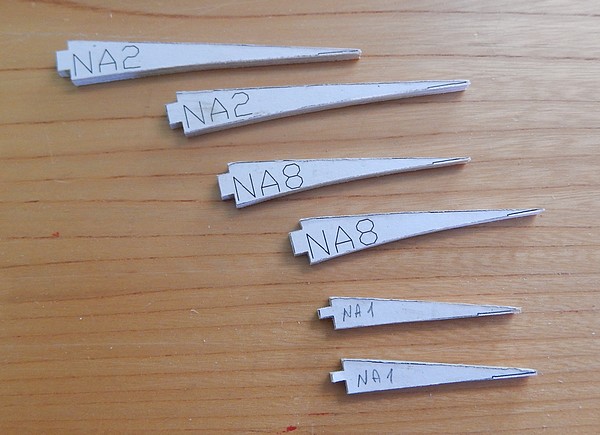

Les nervures :

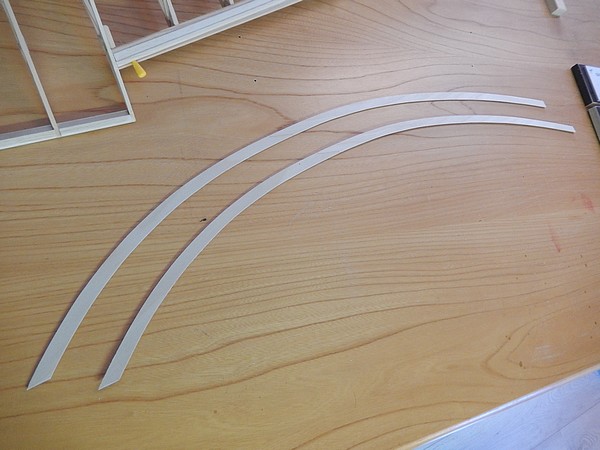

Les bords de fuite :

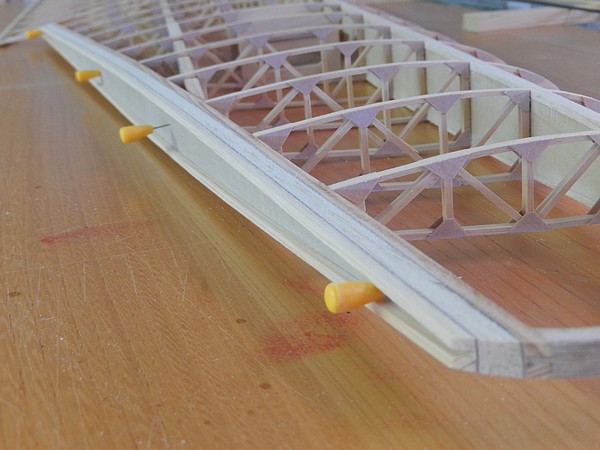

Le bord d'attaque de l'aileron avec son calage sur l'aile :

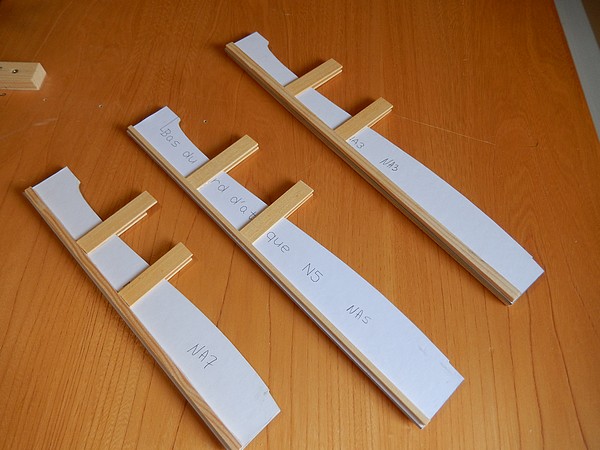

Pour m'aider à caler correctement les ailerons j'ai fabriquer 2 gabarits de plus que Vincent :

J'ai remplis entre les nervure avec du balsa de 3mm :

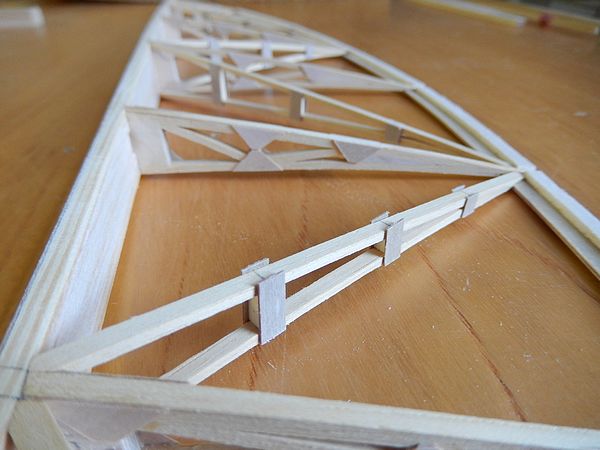

Nervures en biais :

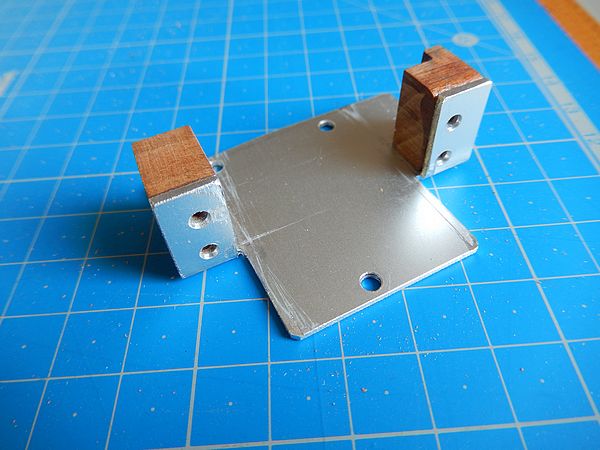

Fabrication des supports de servo en alu :

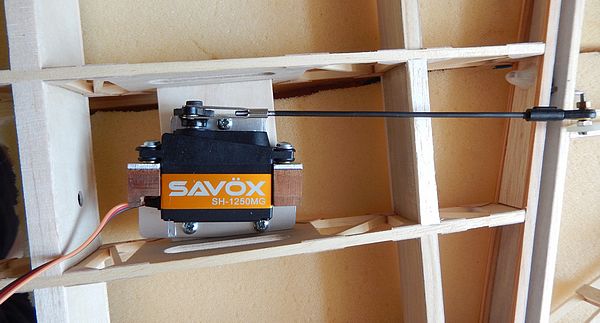

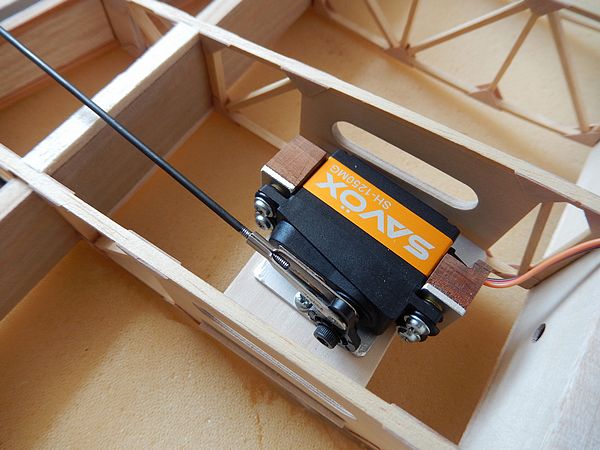

Le servo en place et connecter à l'aileron :

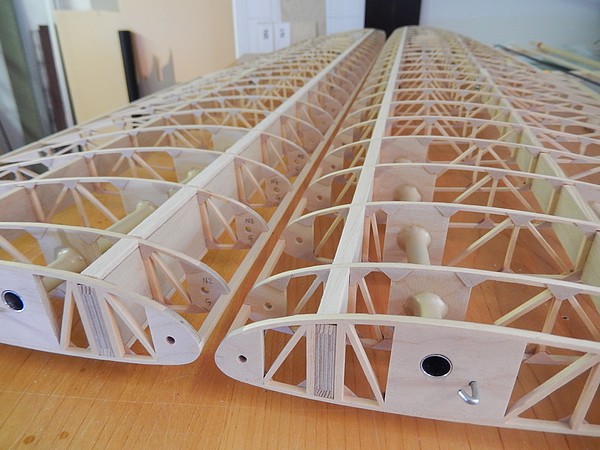

Ensuite j'ai commencé à coffré les ailes.

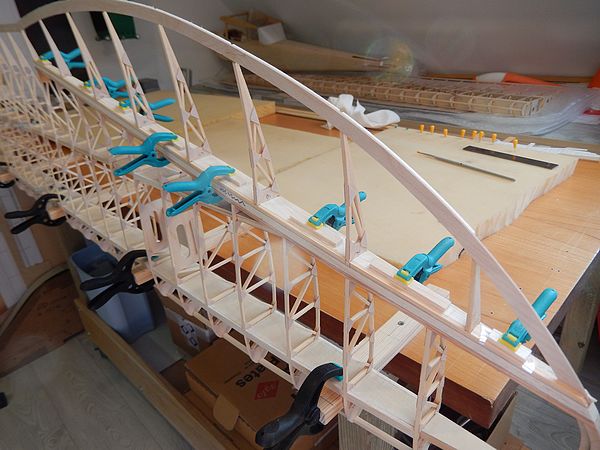

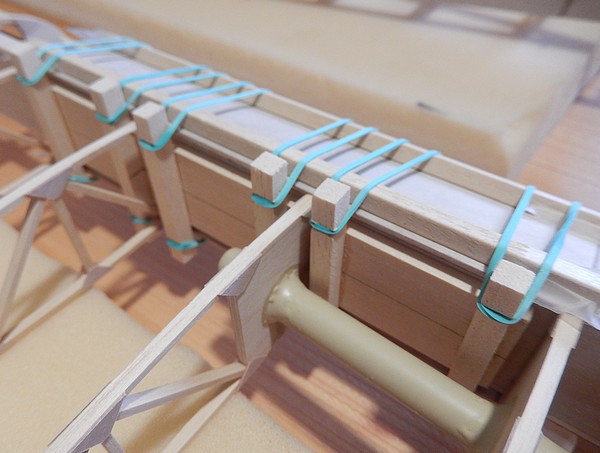

Garnissage entre chaque nervures sur le longeron principal avec du balsa :

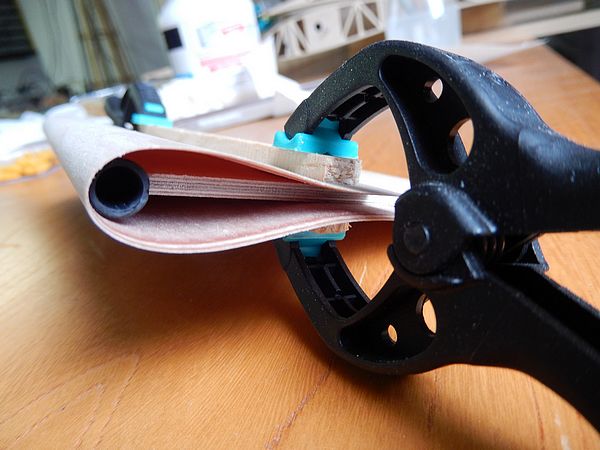

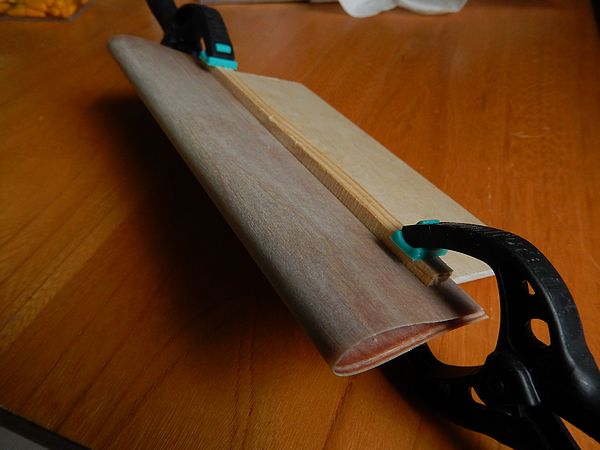

Préparation des panneaux de coffrage (entures et mise en forme après trempage sur une forme en ctp sur lequel j'ai collé un tube en carbone) :

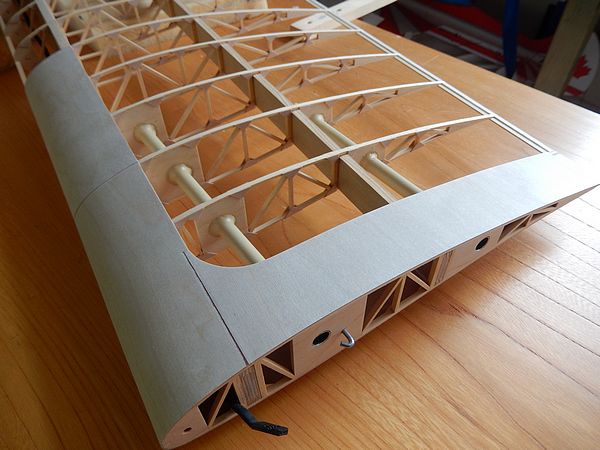

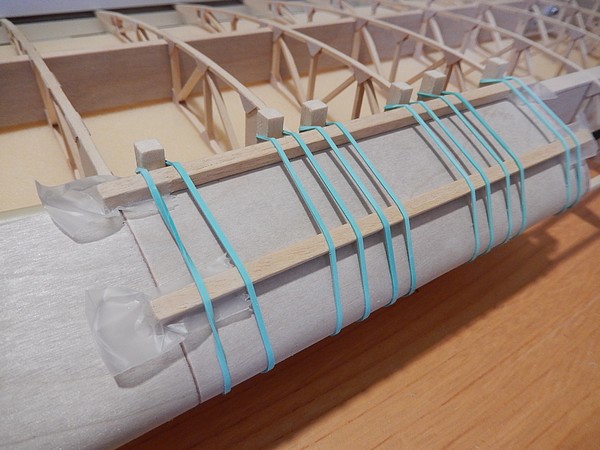

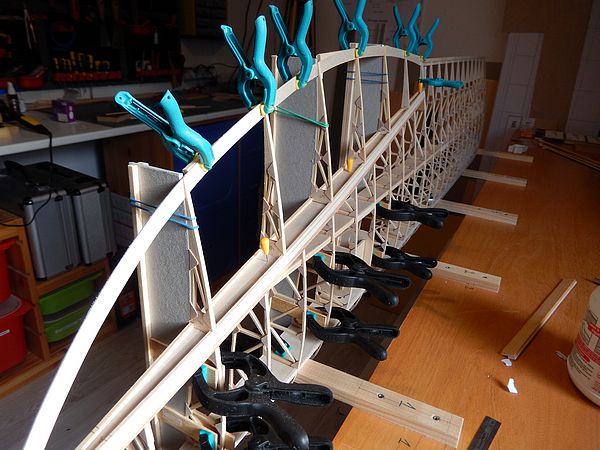

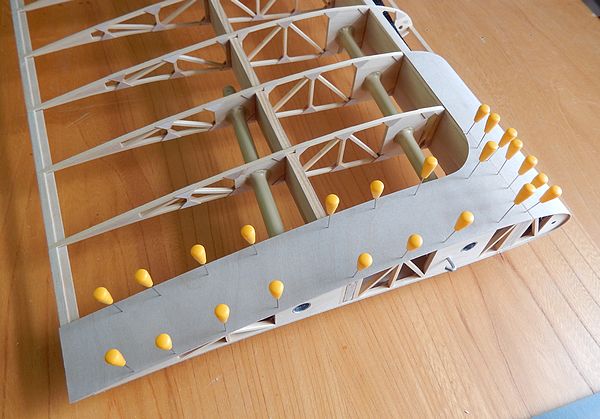

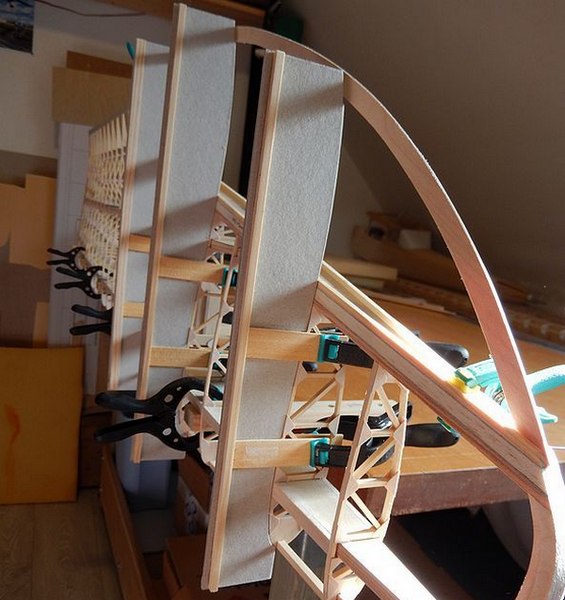

Premiers panneaux collés :

Voila, je continu le coffrage gentiment en prenant mon temps.

Bonne soirée à tous

Sed · Posté le: 17/08/2015 20:38 Sujet du message:

C'est vraiment une très belle construction [amen]

.
Le Musger est déjà un très beau modèle, mais avec une fabrication pareille, c'est un petit bijou [clap]

!
Pour le coffrage du BA, tu fais comme Vincent : d'abord l'extrados puis après séchage l'intrados, ou les deux en même temps [humm]

?
Bonne continuation.

michel · Posté le: 17/08/2015 20:39 Sujet du message:

Beau travail Stéphane comme d'hab.

Michel

stéphane monot · Posté le: 17/08/2015 21:01 Sujet du message:

MALABAT Michel · Posté le: 17/08/2015 21:14 Sujet du message:

Rien que la fabrication des ailerons, c'est un morceau de bravoure. Laughing

Beau travail Stéphane, c'est toujours aussi propre. [clap]

Bon, ça avance bien.

Clifton · Posté le: 17/08/2015 23:18 Sujet du message:

Bon c'est comme d'hab', absolument impeccable.

Vivement de le voir fini.

RichardP · Posté le: 18/08/2015 14:13 Sujet du message:

Superbe Stéphane [good]

stéphane monot · Posté le: 21/08/2015 17:19 Sujet du message:

Bonjour,

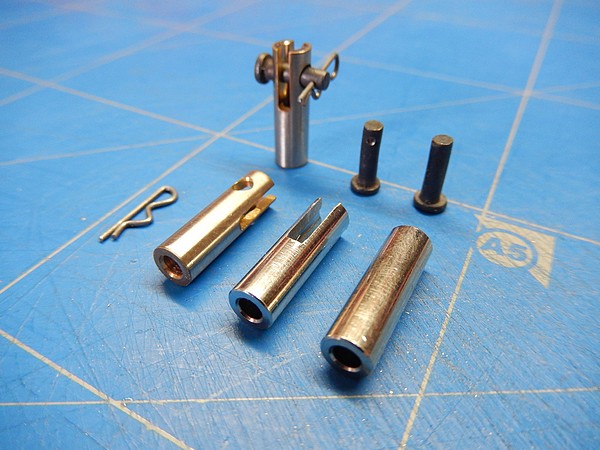

J'ai fabriqué les haubans du Musger, comme d'hab des photos plus que des discours.

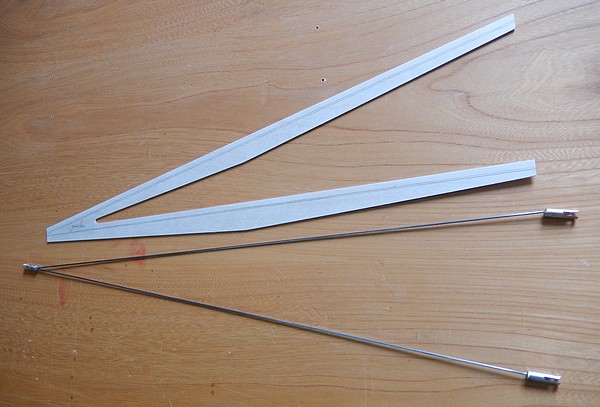

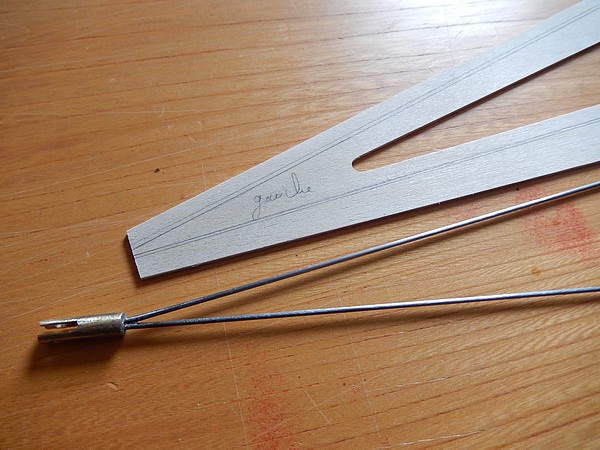

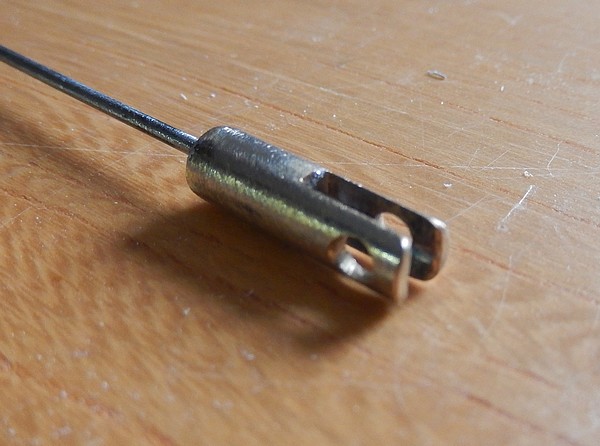

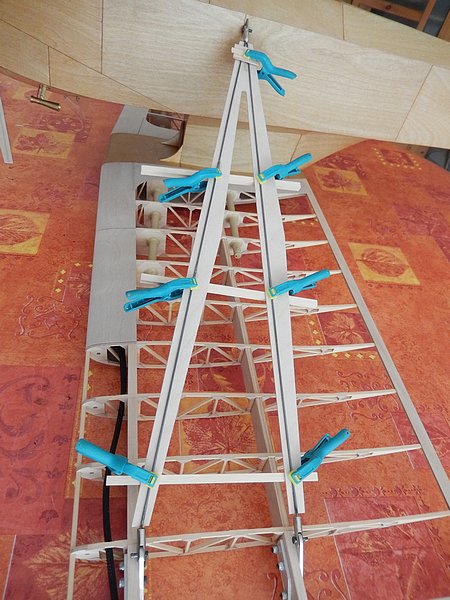

J'ai tracé sur un des CTP (1,5mm) l'emplacement de la corde à piano afin de pointer à la cyano en place sur le fuselage :

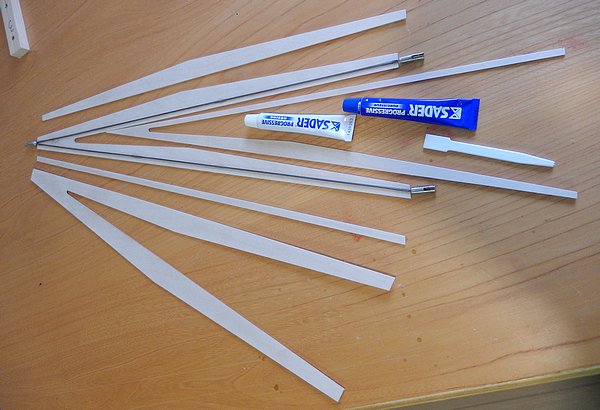

Collage sous presse à la résine deux composants (prise lente) :

Le résultat brut de démoulage :

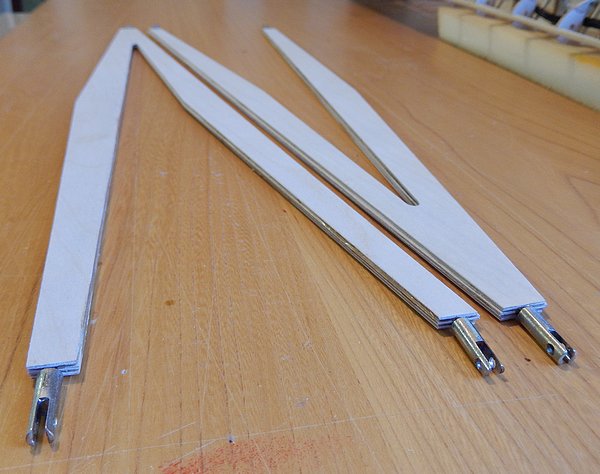

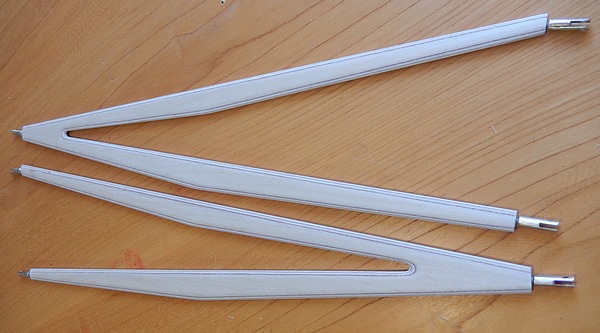

Le résultat après ponçage et un peu d'huile de coude :

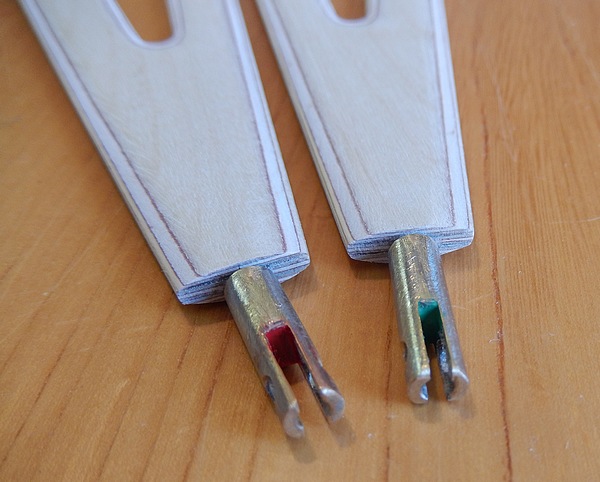

Pour le repérage des haubans (droit et gauche) j'ai repris la très bonne idée de Vincent, repérage par couleur, rouge bâbord et vert tribord :

Voila, je n'ai plus qu'à teinter et vernir le bois et vieillir les ferrures à la peinture.

Bonne soirée.

Sed · Posté le: 21/08/2015 18:38 Sujet du message:

Sans vouloir offenser personne, je crois qu'il n'y a que Vincent pour faire du travail aussi propre [amen]

...
C'est vraiment très très beau [clap]

.
Y'a plus qu'à prendre exemple et essayer de s'en rapprocher [argh]

!
Bonne continuation, la fin approche.

VincentB · Posté le: 21/08/2015 18:44 Sujet du message:

Ben non, la preuve Stéphane, et pourquoi comparer, on est nombreux sur le forum à avoir le même niveau, l'important est de faire au maximum de ses capacités, les années font le reste pour l'expérience Very Happy

stéphane monot · Posté le: 21/08/2015 20:22 Sujet du message:

ChristianR · Posté le: 21/08/2015 20:51 Sujet du message:

Stéphane ,c'est proprement réalisé Very Happy

Clifton · Posté le: 21/08/2015 22:08 Sujet du message:

Stéphane,

Est-ce que tu peux amener ton travail lors du week-end grand planeur chez vous ? Je serai là le dimanche et j'aimerai voir ça de près c'est tellement beau !

Désolé messieurs, mais pour moi (comme pour d'autre visiblement), vous êtes Vincent et toi ceux qui ont la plus grande dextérité dans la qualité de finition.

C'est extraordinaire, bravo !

Clifton

MALABAT Michel · Posté le: 21/08/2015 23:02 Sujet du message:

DOMINIQUE DIOT · Posté le: 22/08/2015 08:10 Sujet du message:

superbe travail,que dire de plus que bravo [clap]

stéphane monot · Posté le: 22/08/2015 16:58 Sujet du message:

Greg · Posté le: 22/08/2015 18:23 Sujet du message:

Bluffé je suis [amen]

je vais devoir ramer ferme pour me hisser vers ces sommets.... [rabot]

!!
