ChristianR Psycho Posteur
Inscrit le: 07 Oct 2007
Localisation: Yzeure (Allier)
Âge: 74
|
Posté le: 15/11/2017 12:15 Sujet du message: |
|
|
|
bonjour
Très beau travail
Bonne continuation |
|
Revenir en haut de page |
|
|
DELRIEUPierre Psycho Posteur
Inscrit le: 28 Jan 2006
Localisation: Arvert 17530
Âge: 74
|
Posté le: 15/11/2017 13:01 Sujet du message: |
|
|
|
Magnifique
Vieilles toiles à Peyresourde et Papy's Flying Club 17 à la Madeleine
Signé les copains |
|
Revenir en haut de page |
|
|
LEROY Maniaco Posteur
Inscrit le: 21 Juil 2011
Localisation: Maurepas 78
Âge: 71
|
Posté le: 24/11/2017 20:50 Sujet du message: |
|
|
|
Ta réalisation est passionnante, car cette structure n'est pas du tout ce que l'on a l'habitude de voir durant la construction... c'est "insolite ?" si on peut dire
C'est un peu une surprise pour chacun d'entre nous...
J'ai l'impression qu'il y a des grands vides...entre certains couples..(ceux situés au niveau de la cabine) et le coffrage s'en trouveras un peu fragile... mais bon, c'est très personnel.
En tous les cas , c'est superbe !!merci pour tes photos.
Michel.L
Ceux qui s'avancent trop précipitamment reculeront encore plus vite |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 25/11/2017 00:32 Sujet du message: |
|
|
|
Bonjour Michel.
Pas d'inquiétude ce que l'on voit sur les photos n'est pas la finalité, loin s'en faut !
Il est évident que manquent de nombreux appuis au droit des raccords de panneaux recouvrement qui arriveront dans un second temps.
Pour le moment je temporise un peu sur la construction car embauché de force a faire du parquet,de la peinture et du papier peint
Charles |
|
Revenir en haut de page |
|
|
LEROY Maniaco Posteur
Inscrit le: 21 Juil 2011
Localisation: Maurepas 78
Âge: 71
|
Posté le: 25/11/2017 13:34 Sujet du message: |
|
|
|
Vu la qualité du travail, nous avons tous ,modélistes, de l'or dans les doigts... et le bricolage dans la maison fait parti de nos attributions... Consoles toi ,nous sommes tous à la même enseigne.
Prend ton temps et ne bâcle pas ton travail...on attendra la suite...
Michel.L
Ceux qui s'avancent trop précipitamment reculeront encore plus vite |
|
Revenir en haut de page |
|
|
Eric Spore Incurable Posteur
Inscrit le: 24 Nov 2008
Localisation: Lorient
Âge: 64
|
Posté le: 25/11/2017 19:40 Sujet du message: |
|
|
|
Salut Charles,
Tes assemblages sont une merveille de précision.
As tu revolé avec ta Barque Ailéee ?
Eric
|
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 26/11/2017 13:52 Sujet du message: |
|
|
|
Magnifique structure , ça va être un grand plaisir de voir cette aile volante dans son élément au Menez Hom
Tu comptes venir pour la rencontre au week end de l'ascension ?
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 28/11/2017 12:27 Sujet du message: |
|
|
|
« Christian » a écrit: ça va être un grand plaisir de voir cette aile volante dans son élément au Menez Hom
Tu comptes venir pour la rencontre au week end de l'ascension ?
Christian
Salut Christian.
Excuse moi , je n'ai pas répondu car pas vu ta question.
Après quelques discussions avec Michel L. , je pense que oui, j'irai très certainement à la rencontre de l'ascension au Ménez Hom.
Au moins avec L'albatros , et si il est prêt avec le BP3.
A plus
Charles |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 14/01/2018 00:36 Sujet du message: |
|
|
|
Bonsoir à tous,

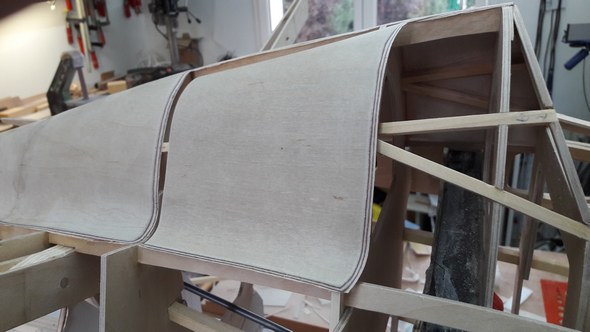

Après un bon mois et demi sans rien faire sur le Bp3 , je m'y suis remis et ci joint quelques photos.
1) La réalisation du renfort central du fuselage qui reprendra les fourreaux de clé d'aile. C'est un noyau roofmat enrobé avec une couche de fibre de verre et deux de carbone , le tout mise en forme dans un moule. Poids 180 gr
2) Mes débuts en coffrage ctp avec entures.( j'en ai quelque peu bavé au début et la partie gauche du fuseau n'est pas aussi bien que je l'aurai souhaité) Mais en avançant je m'améliore un petit peu.
3) Une zone particulièrement compliquée est le Karman avant , le bord d'attaque est en préparation avec en support, des blocs de balsa et je sens une belle galère se profiler
Mais ce type de coffrage est un travail de forcené et de fourmi
Y plus qu'à..........
A plus
Charles
Ha oui, j'ai fais une petite conn... dans la conception des couples du fuseau, j'aurais du intégrer directement les zones d'appui de la fin de rayon du coffrage, là il m'a fallu les rajouter après après coup
Seul avantage ( on se rassure comme on peut ) je n'ai pas perdu de matière ctp avec des découpes compliquées et surtout j'ai pu les ajuster exactement à la position de la première nervure.
|
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
Posté le: 14/01/2018 04:45 Sujet du message: |
|
|
|
Charles, elles sont impeccables tes entures
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
michel Serial Posteur
Inscrit le: 04 Mar 2007
Localisation: Luchon
|
Posté le: 14/01/2018 09:23 Sujet du message: |
|
|
|
c' est toujours une partie délicate le coffrage au B.A
Michel
|
|
Revenir en haut de page |
|
|
patte de loup Incurable Posteur
Inscrit le: 25 Jan 2006
Localisation: Alsace (Strasbourg)
Âge: 65
|
Posté le: 14/01/2018 11:28 Sujet du message: |
|
|
|
Charles, c'est très beau
aimerai bien en faire autant
Pat'
Un "prédateur" des pentes de France et de Navarre |
|
Revenir en haut de page |
|
|
DELRIEUPierre Psycho Posteur
Inscrit le: 28 Jan 2006
Localisation: Arvert 17530
Âge: 74
|
Posté le: 14/01/2018 11:59 Sujet du message: |
|
|
|
Beau travail , ça prend forme
Pierre
Vieilles toiles à Peyresourde et Papy's Flying Club 17 à la Madeleine
Signé les copains |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 15/01/2018 10:59 Sujet du message: |
|
|
|
Joli travail Charles, elles sont belles tes entures
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 15/01/2018 22:02 Sujet du message: |
|
|
|
C'est nickel tout ça, comme les copains, superbes entures bien larges
J'adore cette aile, mais j'ai déjà dû le dire
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 17/01/2018 14:50 Sujet du message: |
|
|
|
Bonjour à tous,

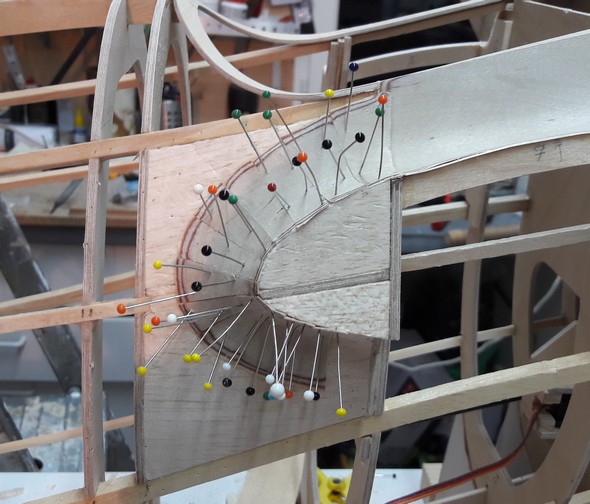

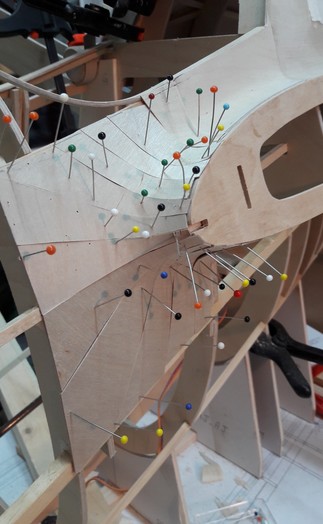

J'ai fait un petit essai sur le coffrage du bord d'attaque et je souhaiterai avoir l'avis des experts de l'enturage.
Pour commencer les deux premières photos concernent la définition sur Solidworks du découpage des lames de ctp, la répartition et de la possibilité ensuite de déplier ( mettre à plat ) chaque lame pour effectuer la découpe.

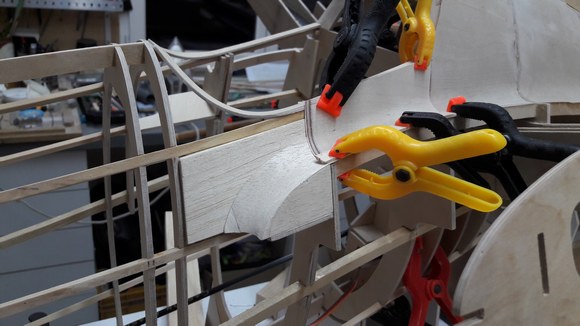

Donc la troisième photo est la mise en place sur la structure du coffrage en ayant mis auparavant des bloc de balsa comme appui.( comme le montre la photo du 13/01
Et surtout j'ai fait là pour le moment de la marqueterie et non de l'enturage
C'est pour le moment juste maintenu en place avec les aiguilles, pas de collage, donc parfois des dis-jointures sur la photo. Mais lorsque j'applique bien mes lames tout est parfaitement joint.
Ma première question par rapport à cela est :
Est il nécessaire de réaliser des entures dans ce cas, j'ai déjà eu un mal de chien à ajuster les lames entre elles, si en plus il faut y rajouter les zones biseautés qui vont élargir au niveau du BA je ne vois pas bien comment y arriver et mettre en forme?
Deuxième question plus de l'ordre esthétique :

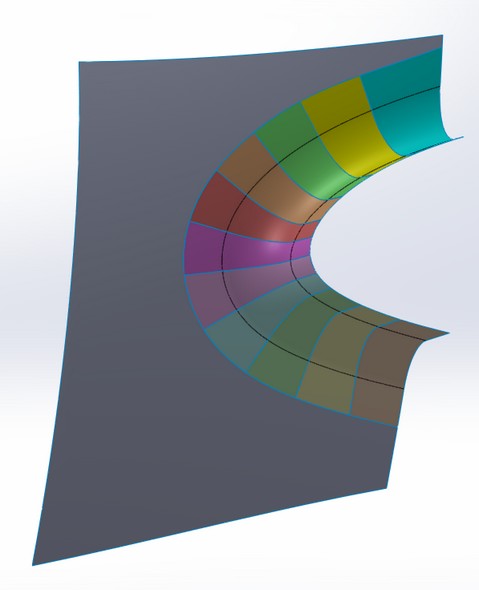

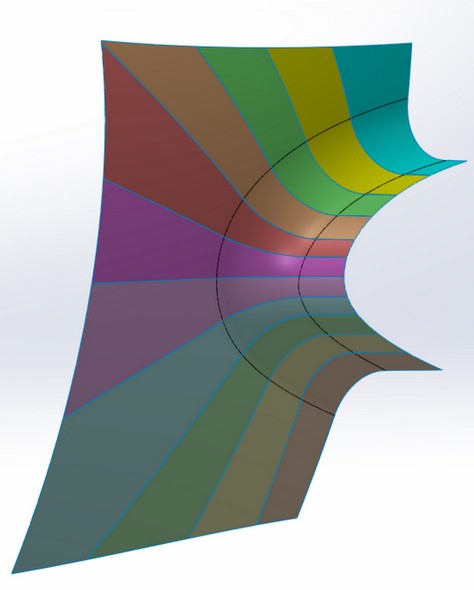

Ne serait -il pas mieux d'avoir un découpage tel que représenté sur la quatrième photo ? Je ne sais pas comment est dans la réalité cette zone, j'ai pour le moment copié sur la machine de Markus.
Merci
Charles
|
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
Posté le: 17/01/2018 15:19 Sujet du message: |
|
|
|
Bonjour Charles
Tu peux te passer des entures, comme tu dis c'est déjà assez complexe à ajuster. En général c'est comme sur ta 4eme image, regarde par exemple sur le Nemere d'Eric http://www.retroplane.net/forum/viewtopic.php?p=66095#66095
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
marcus78 Accro Posteur
Inscrit le: 13 Jan 2017
Localisation: Elancourt (78)
Âge: 68
|
Posté le: 17/01/2018 18:38 Sujet du message: |
|
|
|
En aucun endroit de ce raccord il n' y a la moindre petite surface développable. Cela revient à coffrer une sphère sur l' envers. |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 17/01/2018 19:43 Sujet du message: |
|
|
|
C'est plutôt pas mal tes morceaux de ctp ils sont super bien ajustés , tu les ponces légèrement ça va être moche, enfin c'est ce que tu vas croire , et tu verras qu'une fois tout teinté avec un vernis satiné cela sera très joli
on voit pleins de photos avec des panneaux à l'emplanture beaucoup plus mal ajustés, les tiens sont parfaits, perso j'aurai fait une légère enture mais pas sûr, tu peux toujours essayer
Pour les planeurs en ctp verni je pense que c'est une erreur de faire de superbes entures, moi ça m'arrange ce n'est pas un meuble un planeur, à l'époque c'était ajusté à gros coup de râpe à bois, on a beaucoup de photos avec de vilaines entures, évidemment il ne faut pas exagérer
Ta construction est vraiment magnifique Charles ont doit être beaucoup à suivre ça avec intérêt
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 17/01/2018 19:47 Sujet du message: |
|
|
|
C'est un bon exemple ces vilaines entures Charles Blague à part pour avoir vu le Nemere de Eric c'est magnifique , c'est un tout il ne faut pas se focaliser sur une enture mais sur l'ensemble du planeur
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 17/01/2018 22:16 Sujet du message: |
|
|
|
Les entures, ce n'est pas pour faire joli mais pour une meilleure solidité en augmentant la surface de collage. Mais on trouve également dans les livres de l'époque une méthode de collage bord à bord avec une surface de raccordement en dessous des deux plaques. C'est que tu vas avoir en plaquant ton coffrage sur une forme en bois. Donc moi je laisserai comme tu as fait, en bord à bord, ton ajustage est chouette .
Moi aussi, je ferai comme sur la quatrième photo.
Bon courage pour la suite.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 18/01/2018 11:05 Sujet du message: |
|
|
|
Bonjour à tous,
Merci bien pour vos réponses et conseils, je vais ( j'ai déjà) tous collé sans entures et suivant la quatrième photos.( ca va plus vite)
En fait de réduire la taille des lames simplifie grandement les ajustages.
Et suivant ce qu 'écrivait Philippe (et je suis pleinement en accord avec lui) c'est le support plein balsa qui fait la liaison et la bonne tenue d'ensemble.
Je suis également d'accord pour dire que les entures ne sont pas une finalité , mais autant que ce soit sympa à voir et que ça me fasse plaisir de les réaliser comme je le sens.
C'est sur que si j'y vais comme une brute au ponçage il va y avoir du dégât Mais j'ai ma petite idée pour limiter le ponçage......

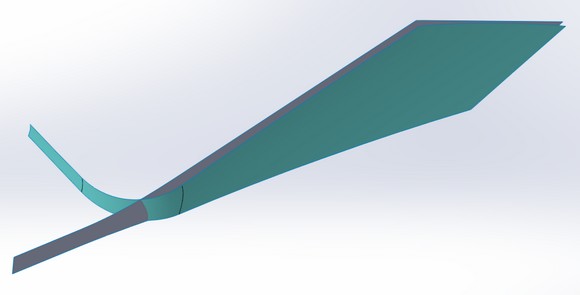

Ah oui dernière remarque : dans les versions récentes de Solidworks il existe une fonction "mise à plat"des surfaces qui est vraiment extra et que j'utilise beaucoup surtout pour le coffrage de mon modèle .Jusqu'à présent quasi aucune erreur entre CAO et réalité, si erreur, en règle générale ça vient du modèle qui n'est pas conforme à la modélisation.
Merci encore et à plus
Charles |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 18/01/2018 15:56 Sujet du message: |
|
|
|
Bonjour,
Ci joint le résultat.
Et pourtant j'y suis allé vraiment en douceur sur le ponçage.
Du virtuel à la réalisation, il n'y a qu'un pas, enfin presque.Manquent les couleurs
Charles
|
|
Revenir en haut de page |
|
|
DELRIEUPierre Psycho Posteur
Inscrit le: 28 Jan 2006
Localisation: Arvert 17530
Âge: 74
|
Posté le: 18/01/2018 16:33 Sujet du message: |
|
|
|
Hé bien c'est pas mal ton résultat
Pierre
Vieilles toiles à Peyresourde et Papy's Flying Club 17 à la Madeleine
Signé les copains |
|
Revenir en haut de page |
|
|
Johannes Serial Posteur
Inscrit le: 23 Juil 2007
Localisation: Leichlingen
Âge: 64
|
Posté le: 19/01/2018 14:44 Sujet du message: |
|
|
|
Hi Charles,
den Rumpf-Flächenübergang hast du super hin bekommen
Alle Achtung
Liebe Grüße Johannes
|
|
Revenir en haut de page |
|
|
LEROY Maniaco Posteur
Inscrit le: 21 Juil 2011
Localisation: Maurepas 78
Âge: 71
|
Posté le: 24/01/2018 20:06 Sujet du message: |
|
|
|
Ton approche est excellente, merci pour cette démo grâce à Solidwork... conserve bien tes fichiers car un jour peut-être... certains aimeraient bien refaire ce modèle.. Personnellement j'utilisais des coupons de papiers que j'ajustais aux ciseaux... Quand les bords étaient bien jointifs, j'en faisais une réplique dans du cpt 6/10... c'est long mais quelle satisfaction !!
Ce modèle va être magnifique
Michel.L
Ceux qui s'avancent trop précipitamment reculeront encore plus vite |
|
Revenir en haut de page |
|
|
Christian Serial Posteur
Inscrit le: 02 Mai 2006
Localisation: Europe
Âge: 61
|
Posté le: 25/01/2018 23:11 Sujet du message: |
|
|
|
C'est nickel , peut être même trop régulier Charles
Christian
Orlik en construction |
|
Revenir en haut de page |
|
|
LEROY Maniaco Posteur
Inscrit le: 21 Juil 2011
Localisation: Maurepas 78
Âge: 71
|
Posté le: 26/01/2018 13:19 Sujet du message: |
|
|
|
Encore une remarque Charles, sur une des photos ont voit des grosses aiguilles.. qui laissent des trous dans le ctp... il existe des aiguilles très fines que j'utilise tout le temps et qui ne laissent pas de traces..
Tu en trouveras chez notre ami Pascal CEPEDA chez silent model...
Bon courage !!!
Michel.L
Ceux qui s'avancent trop précipitamment reculeront encore plus vite |
|
Revenir en haut de page |
|
|
hermann Maniaco Posteur
Inscrit le: 25 Mai 2006
Localisation: Région Parisienne
|
Posté le: 27/01/2018 00:39 Sujet du message: |
|
|
|
Bonsoir Michel,
Citation: Encore une remarque Charles, sur une des photos ont voit des grosses aiguilles.. qui laissent des trous dans le ctp... il existe des aiguilles très fines que j'utilise tout le temps et qui ne laissent pas de traces..
Bonne remarque car je m'étais déjà fait la réflexion. Cependant il me semblait que ces aiguilles ( made in Pascal) était plus grosse que celles que j'utilise.
Les miennes font 0.6mm de diamètre, pourrais tu me dire combien font celles que tu conseilles ?
