MessagePosté le: 24/05/2018 15:51    Sujet du message: Répondre en citant

Merci Vincent pour ces précisions.

Je n'ai pas prévu de coffrage pour le volet ni de chapeau de nervure (nervure balsa 2mm), sera-t-il suffisamment rigide ainsi ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 55 Scorpion

MessagePosté le: 24/05/2018 17:41    Sujet du message: Répondre en citant

Ca va dépendre un peu du bois que tu vas utiliser pour les longerons d'articulations, un fois entoilé ce sera de toute façon rigide, mais faudra faire attention au moment de tendre. Tu vas utiliser quel type d'entoilage?


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 24/05/2018 21:36    Sujet du message: Répondre en citant

Les longerons d'articulation sont en balsa de 8x21.
Je pensais l'entoiler avec du Diacov, je ne l'ai jamais utilisé mais je devrais y arriver, sur le site il y a pas mal d'explications.
Vois-tu un autre type de revêtement plus approprié ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 55 Scorpion

MessagePosté le: 25/05/2018 02:35    Sujet du message: Répondre en citant

Le Diacov ira bien, après collage et rabats des pourtours faudra faire attention de tendre symétriquement, panneau par panneau intrados/extrados pour ne pas vriller l'ensemble. Si besoin de gagner du poids tu as aussi le papier polyester, facile à poser, ça se colle comme du papier japon ou de la soie, mais ça a l'avantage de se tendre au fer à repasser, mais bon ça reste fragile aux impacts, herbes dures... rien à voir avec le Diacov qui est increvable...


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 03/06/2018 08:36    Sujet du message: Répondre en citant

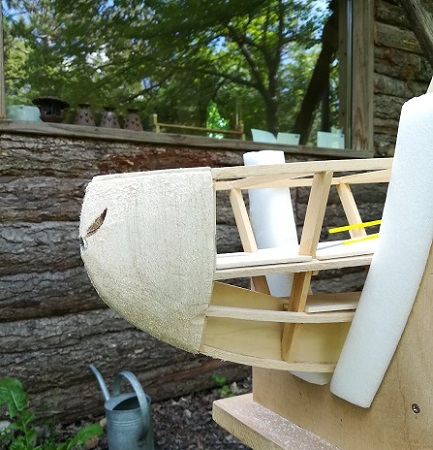

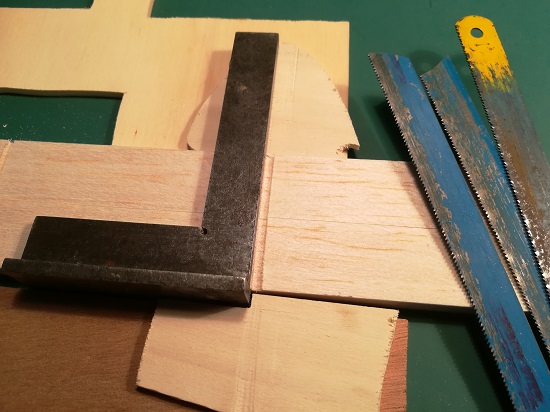

J'ai continué de travailler sur la conception du stabilisateur mais parallèlement j'ai poursuivi l'avancement du fuselage et plus particulièrement le nez

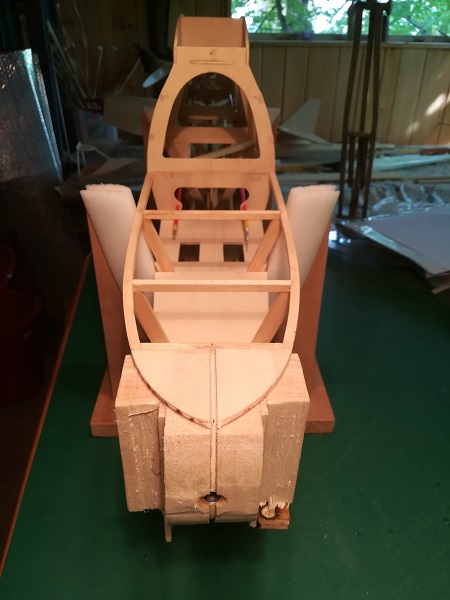

dégrossissage

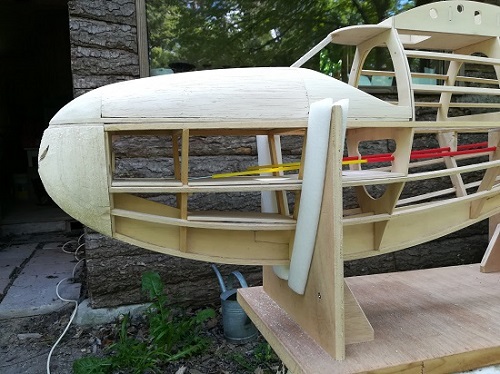

vue de l'ensemble brut




maintenant il faut poncer finement et ajuster tout ça.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
ChristianR
Psycho Posteur
Psycho Posteur


Inscrit le: 07 Oct 2007

Localisation: Yzeure (Allier)
Âge: 68 Capricorne

MessagePosté le: 03/06/2018 16:12    Sujet du message: Répondre en citant

Bonne continuation , Very Happy
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 07/06/2018 19:15    Sujet du message: Répondre en citant

Merci Christian, la construction avance doucement

Pour le moment je vais laisser de côté le fuselage. La conception du stabilisateur est terminée je vais pouvoir commencer sa construction.

Initialement le stabilisateur c'est un ensemble monobloc, il n'y a pas de volet




les nervures sont épaisses, 21mm au max. J'ai donc prévu des baguettes d'articulation en balsa de 8x21, nervures de 2mm d'épaisseur avec chapeau de nervure et coffrage de 1.5mm. Je modifie le devant des nervures pour mettre un bord d'attaque de 8x14. J'ai également ajouté un coffrage et pour un meilleur maintien j'ai ajouté une nervure. J'ai donc redessiner les nervures




Je modifie également le bord de fuite du volet, comme je l'ai dit plus haut je vais reprendre la technique de Vincent à savoir un bord de fuite en CTP de 1mm et un remplissage entre les nervures.

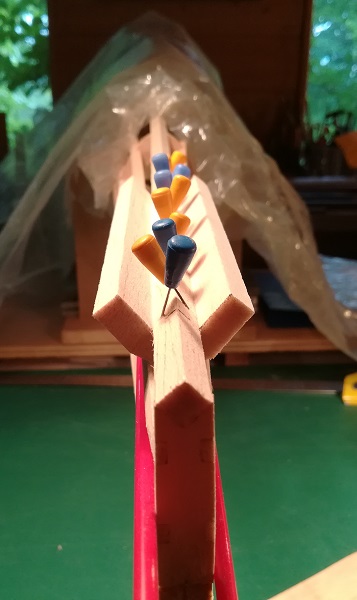

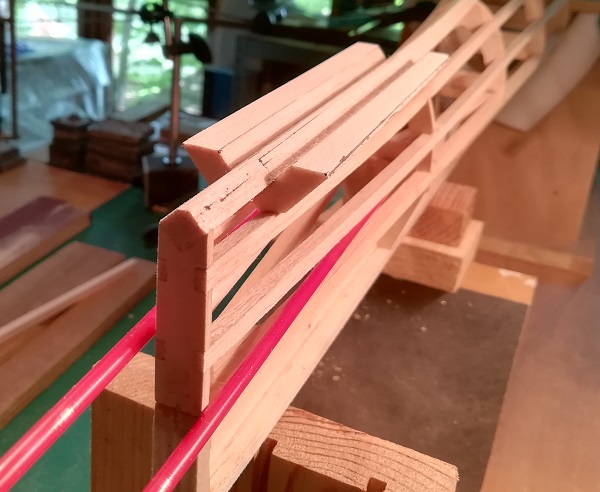

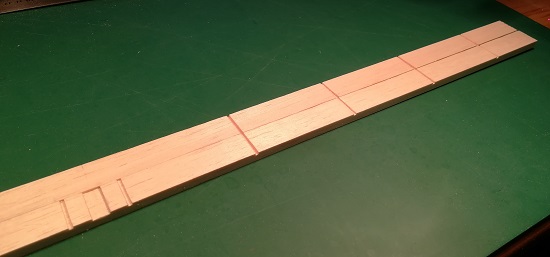

Réalisation des rainures dans les baguettes d'articulation pour recevoir les nervures

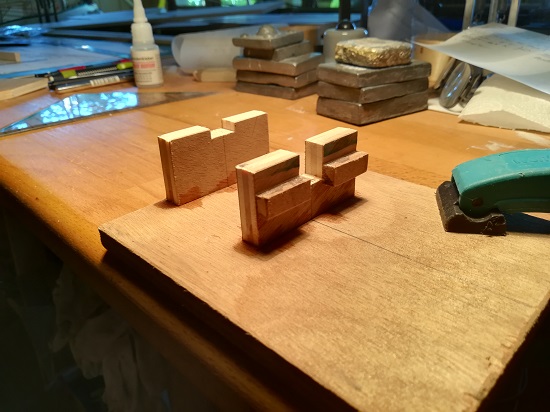

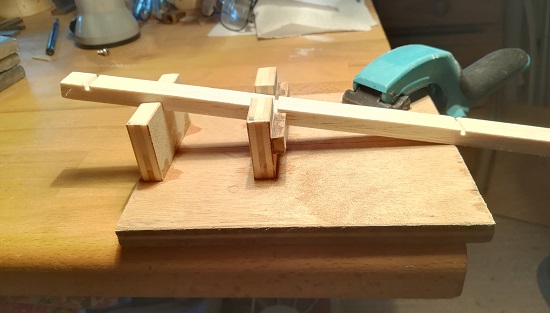

Petit outillage que j'ai réalisé pour effectuer les rainures dans le bord d'attaque qui est en biais par rapport aux nervures





Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 08/06/2018 17:42    Sujet du message: Répondre en citant

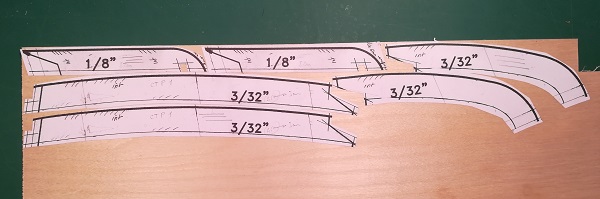

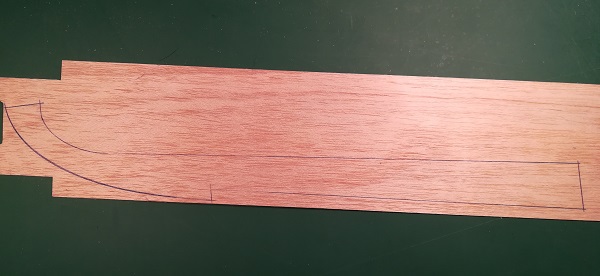

Traçage d'un coffrage à l'ancienne avec du papier carbone

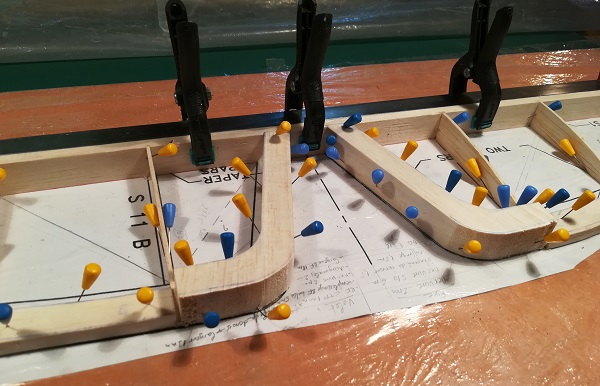

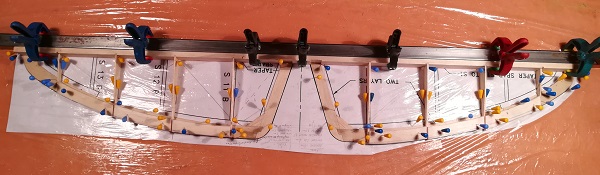

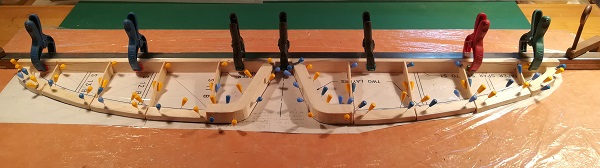

Première partie de l'assemblage du stab

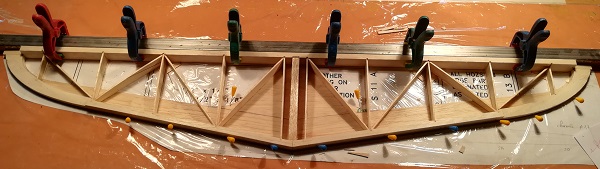

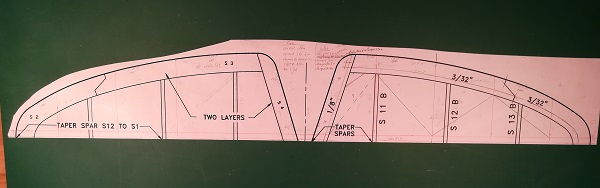

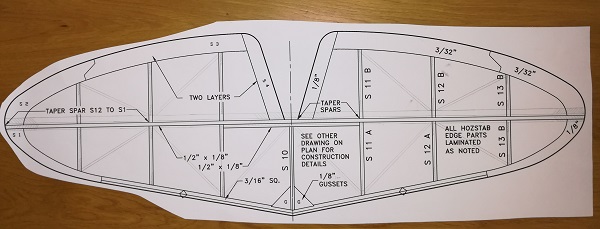

Mise en place des diagonales de renfort. Première fois que j'en mets sur un planeur, les planeurs précédents étaient plus petits ils n'en avaient pas besoin. Je leur ai donné une forme afin qu'elles suivent exactement l'évolution de la forme donnée par les nervures. J'ai déterminé la forme de la diagonale côté milieu en faisant une épure, pas mécontent du résultat, très peu d'erreurs et dans le bon sens, un peu trop de matière donc rattrapable. les autres diagonales ont été définies par extrapolation de la première.

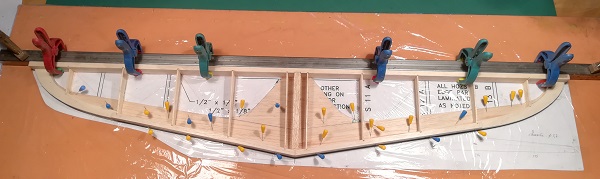

Mise en place du coffrage supérieur et des chapeaux de nervure

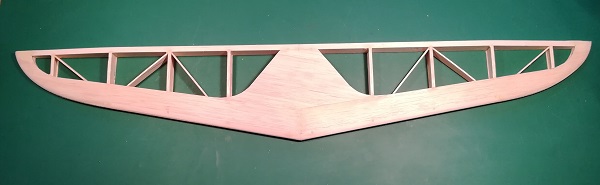

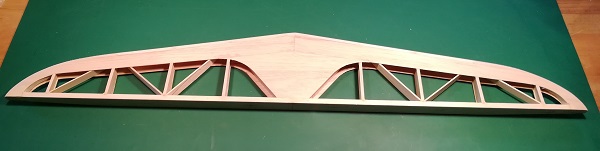

Stabilisateur terminé

dessus




dessous


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 11/06/2018 09:23    Sujet du message: Répondre en citant

Réalisation du volet de profondeur (et non de la dérive comme je l'avais écrit), modifié avec ajout d'une nervure et diagonales pour augmenter la rigidité et modification également de la conception du bord de fuite qui sera réalisé en CTP 1mm avec remplissages, technique que j'ai reprise des réalisations de Vincent

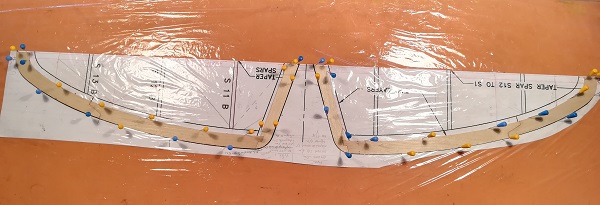

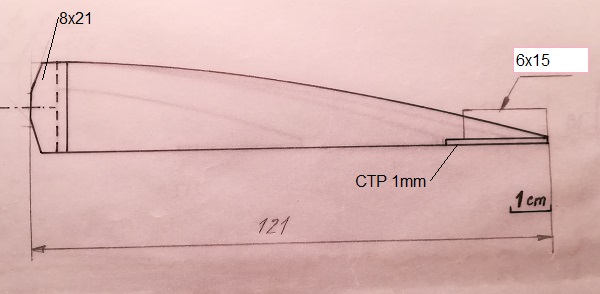

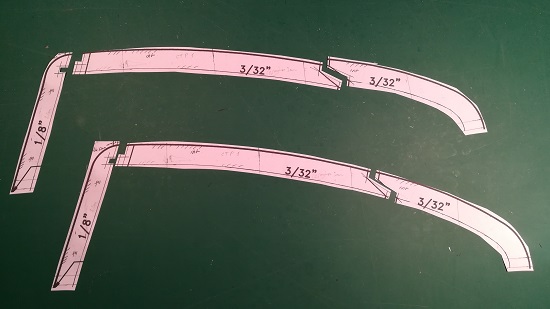

définition des différentes pièces composant le bord de fuite du volet

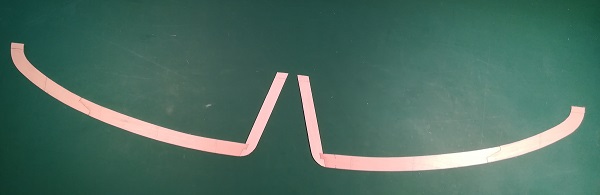

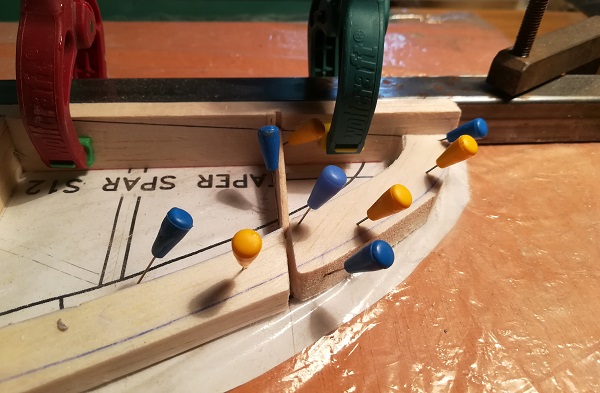

Réalisation du bord de fuite en CTP 1mm qui en réalité mesure 1.4mm d'épaisseur

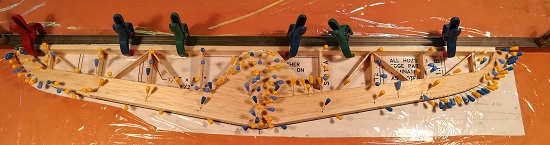

Collage à la cyano des différentes pièces

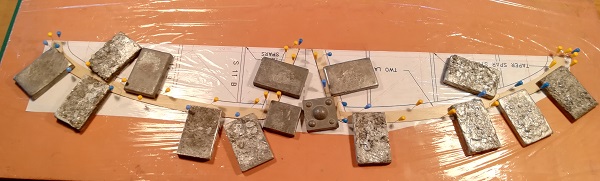

Maintien du BF en collage à l'aide de masses en plomb faute de pouvoir l'épingler

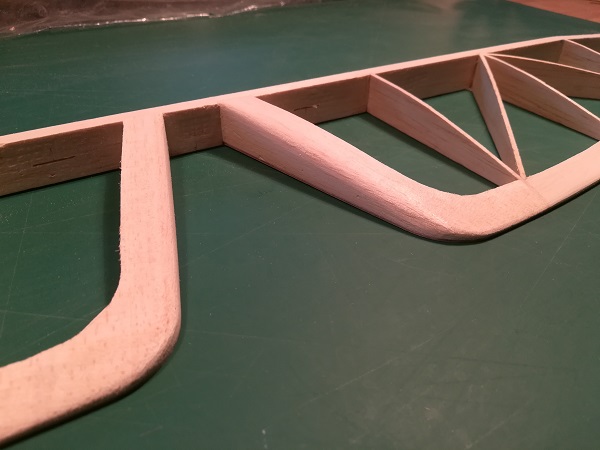

je suis étonné par la rigidité de l'ensemble malgré ses dimensions




Assemblage des nervures et de la baguette d'articulation sur le BF




Réalisation des remplissages
balsa de 8x15 entre les nervures




balsa épaisseur 20mm au centre




balsa de 10mm aux extrémités




Il me reste plus qu'à façonner tout ça


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
ChristianR
Psycho Posteur
Psycho Posteur


Inscrit le: 07 Oct 2007

Localisation: Yzeure (Allier)
Âge: 68 Capricorne

MessagePosté le: 11/06/2018 09:39    Sujet du message: Répondre en citant

Bonjour

Beau travail ,c'est très propre Very Happy [clap]
Je pense plutôt à la réalisation des volets de profondeur... [humm] Wink
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 12/06/2018 07:09    Sujet du message: Répondre en citant

Bonjour Christian,

oui tu as raison c'est bien le volet de profondeur, je viens de le rectifier, merci Wink
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 13/06/2018 09:56    Sujet du message: Répondre en citant

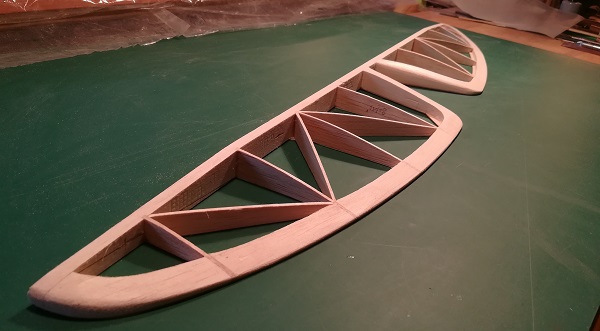

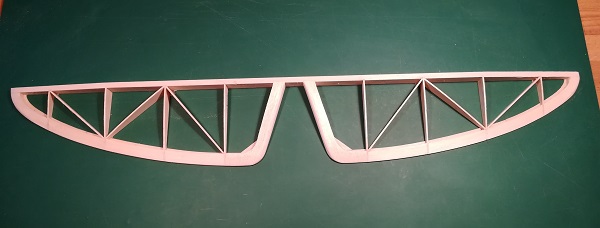

volet de profondeur terminé avec les diagonales de renfort et le façonnage






[img]

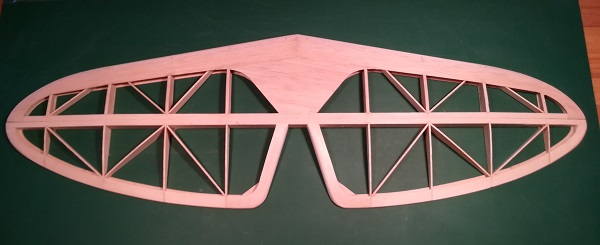

voila l'ensemble du stabilisateur
.



Pouvez-vous me dire si je dois ajouter des goussets et me préciser les emplacements ? Merci

J'ai oublié, je dois encore façonner la partie centrale de la baguette d'articulation du volet, je dois au moins l'arrondir en dessous pour lui permettre son mouvement vers le bas mais je ne sais pas encore comment je vais traiter l'articulation.
J'ai vu sur le forum des réalisations d'articulations qui me tentent mais je ne sais pas si c'est possible sur mon stab, à étudier
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Renald
Apprenti Posteur
Apprenti Posteur


Inscrit le: 13 Juin 2013

Localisation: Montesquieu 82200
Âge: 67 Balance

MessagePosté le: 20/06/2018 16:05    Sujet du message: Répondre en citant

Bonjour,

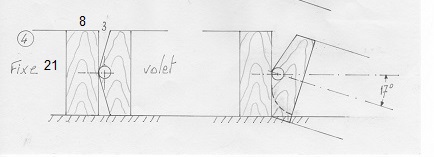

Pour l'articulation du volet de profondeur je pars sur une charnière encastrée, ça me donne ça, est ce que les +ou- 17° de débattement seront suffisants ?




pas de réponse sur la nécessité de rajouter des goussets, je vais mettre de côté mon stab et avancer sur la dérive.

réalisation du support d'empennage






Revenir en haut de page
