Voir le sujet précédent :: Voir le sujet suivant |
Auteur |
Message |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 04/09/2009 22:09 Sujet du message: |
|
|
|
par cuiriosié je viens de penser la bete . comme sur la photo precedente
2.990 gr
ca va je devrais rester dans un devis raisonable pour le fin ...
+ 1,600 de propulsion/accu + l'aile + la finition
je vise les < 6,5 kg
a+ jean-francois
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 25/09/2009 23:03 Sujet du message: |
|
|
|
Salut a tous ,
quelques nouvelles de la construction .

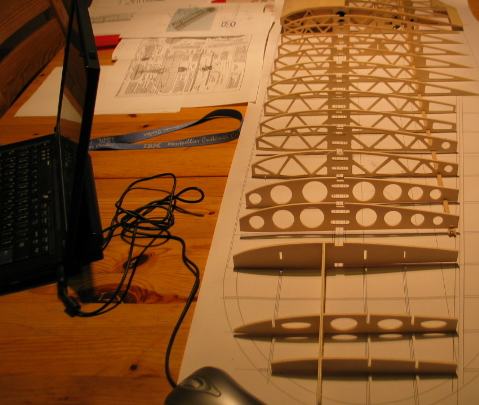

j'ais attaqué l'aile supérieure , ouf que c'est grand !!!!!

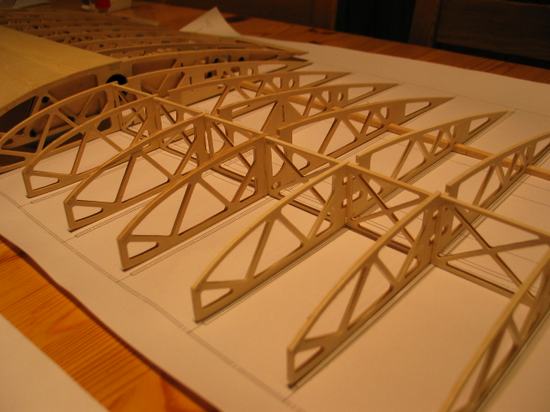

les nervures sont découpées ainsi que les ames verticales ajourées .
il me reste quelques détails de conception a régler au niveau des attaches de haubants et je peut commencer à coller le tout .
ce sera pour le mois de Novembre , car je part en vacances en Octobre .


A bientot pour la suite
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 03/10/2009 19:26 Sujet du message: |
|
|
|
Salut a tous ,
voila j'ai preparé les dernieres pieces de l'aile ,
longerons , attaches de haubants .
comme j'ais acheté une camera video pour partir en vacances ben ce coup ci je vous met une video .
http://www.youtube.com/watch?v=bOq-jEqFTk4
a+
Bon mois d'octobre a tous .
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 02/11/2009 19:26 Sujet du message: |
|
|
|
Salut a tous ,
apres 3 semaines de congé , j'ais repris la construction

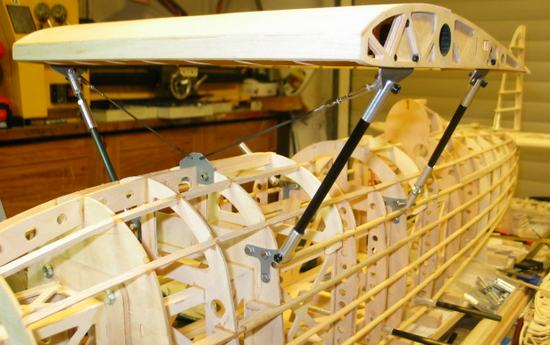

Fixation de la partie centrale de l'aile supérieure sur le fuselage .
Elle sera fixée a demeure , mais reste démontable .
j'ais des doutes sur la solidité des chappes utilisées pour les haubants
je me demande si je vais pas faire ca autrement

A bientot pour la suite
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 20/11/2009 18:20 Sujet du message: |
|
|
|
Salut a tous ,
quelques nouvelles de la construction

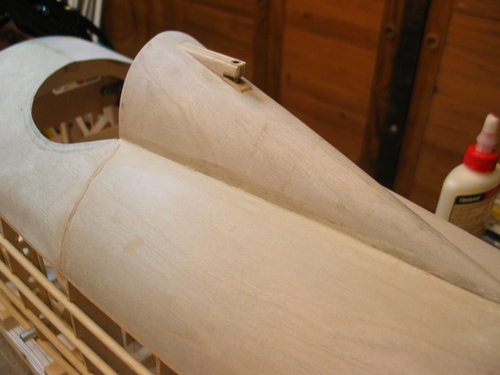

le fuselage commence à etre coffré ( ctp 0.3 ) .
je n'avai jamais utilisé ce materiaux mais finallement c'est assez agréable
à employer .
il n'y aura que le dessus de coffré le reste est entoilé .
Ensuite j'attaque la roulette de queue et le train avant

A bientot
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Hérault - Béziers
Âge: 61

|
Posté le: 20/11/2009 18:25 Sujet du message: |
|
|
|
Bonjour Jean-François, CTP 0.3mm? ce serait du 0.4mm que tu re-ponces? sinon du 0.3 tu en trouves? |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 20/11/2009 18:52 Sujet du message: |
|
|
|
c'est du 0.4 mm
du 0.3 j'ais pas cherché et vu le prix du 0.4 et surement que le 0.3
couterais plus cher , je vais pas chercher ....
a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
andreb Accro Posteur


Inscrit le: 02 Fév 2006

Localisation: La Hestre (Manage) Belgique
Âge: 74

|
Posté le: 20/11/2009 19:28 Sujet du message: |
|
|
|
Salut Jean-François,
Fais gaff à ce que tu avance, tu as vu le chef, il a l'oeil
et il réagit plus vite que son ombre
Pour ton fuselage c'est bien joli ![[clap]](images/smiles/Clap.gif)
 Les erreurs sont les portes de la découverte.
(James Joyce) |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 21/11/2009 19:05 Sujet du message: |
|
|
|
Oui André ,
promis , mais tiens je viens de le mesurer au pied a coulisse .
0.48 mm !!
c'est du mantua model en 200x1200 , je sais plus a quel prix .
André tu te souviens c'est toi qui est allé les chercher ?
voici quelques photo de plus .



a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
Christian Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 62

|
Posté le: 21/11/2009 20:38 Sujet du message: |
|
|
|
Belle construction
Tu fais des entures ou tu joins le CTP bord à bord je ne vois pas bien sur les photos
Je fais un peu une fixation sur les entures en ce moment
Christian


Orlik en construction |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 12/12/2009 18:27 Sujet du message: |
|
|
|
Salut a tous ,
quelque nouvelles de la construction .
j'ais finalement attaqué la construction des ailes .
Voila ce que cela donne , c'est grand !!!!!!!


prochaine etape les ailerons
a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
Stephan Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 66

|
Posté le: 13/12/2009 11:11 Sujet du message: |
|
|
|
... rien a dir c'est bô
Steph |
|
Revenir en haut de page |
|
 |
GuillaumeG Accro Posteur


Inscrit le: 04 Mar 2006

Localisation: Munich / Savoie (73)
Âge: 40

|
Posté le: 13/12/2009 16:35 Sujet du message: |
|
|
|
Oui ça va faire une belle bête, avec l'aile on se rend mieux compte!!
Bonne continuation ![[clap]](images/smiles/Clap.gif) |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 19/12/2009 17:45 Sujet du message: |
|
|
|

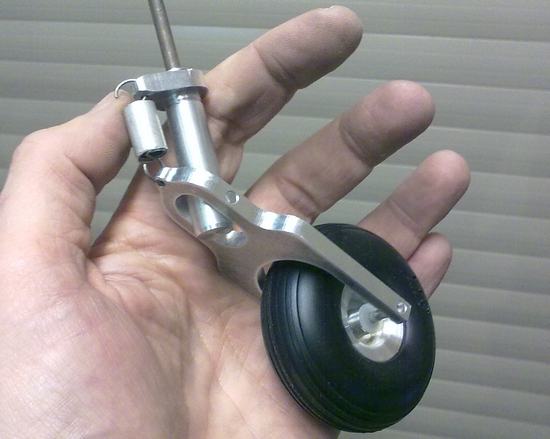

Et voici le train arrière .

ca avance doucement
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Hérault - Béziers
Âge: 61

|
Posté le: 20/12/2009 09:27 Sujet du message: |
|
|
|
Jolie pièce tu l'as découpé dans du dural avec ta cnc? |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 20/12/2009 10:55 Sujet du message: |
|
|
|
Bonjour a tous ,
oui , une plaque de 5mm fraise une dent de 2mm et 15 passes .
avance de 350 mm/min .
l'axe de roue et d'articulation est un axe de 3mm de lecteur cdrom , un ressort , un bout de tube alu ,
La jambe est en alu de 10mm de diametre .
L'axe va rentrer dans le fuselage et je vais y mettre un palonier pour le
commander par un servo .
Je vais maintenant attaquer le train avant .
a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 03/01/2010 15:28 Sujet du message: |
|
|
|
Salut a tous,

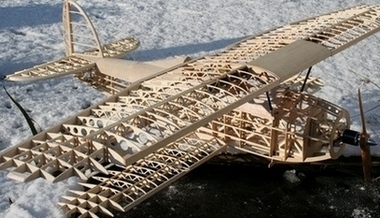

voila a quoi ressemble le ciel en Belgique cet apres-midi du 3 janvier
j'en ai profité pour assembler tous les morceaux ....


Bon il y a aussi de la neige


voila de quoi me remotiver
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Hérault - Béziers
Âge: 61

|
Posté le: 03/01/2010 15:50 Sujet du message: |
|
|
|
Wahoo magnifique maintenant qu'il est bien avancé tu as une petite idée du poids et charge que tu vas atteindre? |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 03/01/2010 17:13 Sujet du message: |
|
|
|
Bonne question Vincent ,
fuselage ,moteur , stab et ces deux servos , derive et son servo , servo de de crochet : 2,750 kg
ailes sup+clef : 0,638 kg
les deux ailes inf: 0,300 kg
les roues et train arriere . bricoles : 0,450 kg
Total actuel : 4,138 KG
j'espere le terminer a 6.5 KG
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
Christian Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 62

|
Posté le: 03/01/2010 18:36 Sujet du message: |
|
|
|
Super trés belle structure
Christian


Orlik en construction |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 31/01/2010 18:31 Sujet du message: |
|
|
|
Salut a tous ,

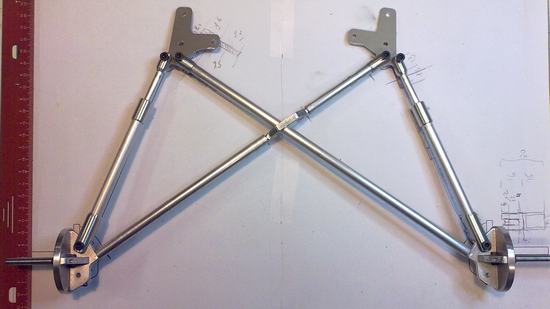

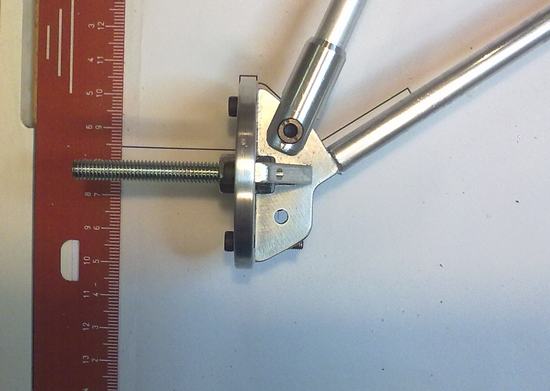

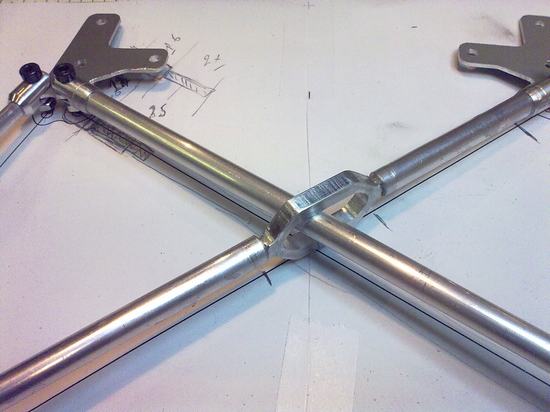

le train avance bien . apres de longues cogitations voici ce que cela donne .

ce qui represente les amortisseurs contient deux ressorts et cela me donne un ammortissement sur 25mm de course .

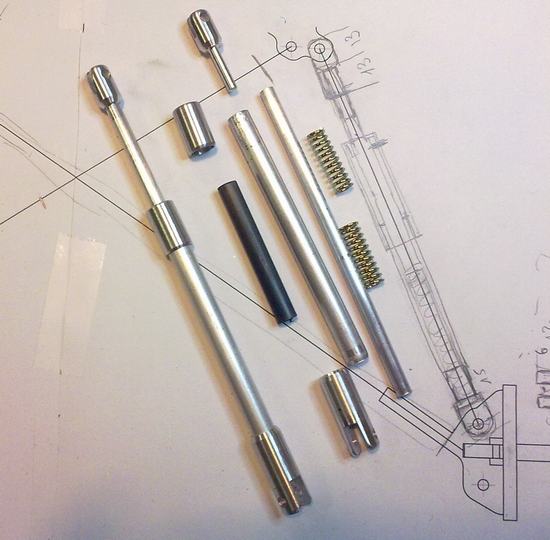

Voici les pieces qui les composent .
A gauche tout monté .



voila il me reste a "habiller le tout et a faire le tirant qui part vers l'arriere .
a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
cassin jean Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75

|
Posté le: 31/01/2010 18:37 Sujet du message: |
|
|
|
Quel beau travail ! C'est magnifique !...
Bravo ! |
|
Revenir en haut de page |
|
 |
Stephan Psycho Posteur


Inscrit le: 15 Mar 2006

Localisation: Pattensen/Hanovre-Allemagne
Âge: 66

|
Posté le: 31/01/2010 18:50 Sujet du message: |
|
|
|
la vache c'est du grand art
Steph |
|
Revenir en haut de page |
|
 |
Laurent14 Incurable Posteur


Inscrit le: 22 Mai 2006

Localisation: Saint Philbert des Champs Calvados France
|
Posté le: 31/01/2010 20:05 Sujet du message: |
|
|
|
Là, je reste sans voix. ![[amen]](images/smiles/amen.gif)


Le bonheur ne vaut d'être vécu que s'il est partagé.
Doucement le matin, pas trop vite le soir. |
|
Revenir en haut de page |
|
 |
VincentB Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Hérault - Béziers
Âge: 61

|
Posté le: 31/01/2010 20:10 Sujet du message: |
|
|
|
Superbe tu t'entraines pour le prochain planeur ou avion full metal
tu as un tour ou tu as fait à la CNC 4axes? ![[humm]](images/smiles/humm.gif) |
|
Revenir en haut de page |
|
 |
Frédéric Psycho Posteur


Inscrit le: 22 Juin 2006

Localisation: Corrèze
Âge: 60

|
Posté le: 31/01/2010 22:08 Sujet du message: |
|
|
|
C'est vraiment du travail d'artiste !
Bravo
Amicalement
Frédéric


"L'eau plate ne favorise pas le vol de pente." Otto Lilienthal
"In Cyano véritas" Michel Coneuf
"Veni, bibi, vomi" Pasqual VOMITINO
Retroplane fort et vert ! |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 01/02/2010 19:46 Sujet du message: |
|
|
|
Merci pour les compliments
Vincent oui j'ais un tour . pour faire ce genre de pieces rondes
c'est indispensable , les rainures sont faites avec la fraiseuse .

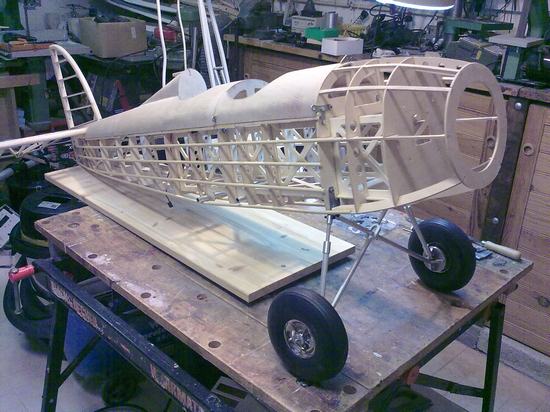

voici un premier montage sur le fuselage .
Et les deux dernier pieds de couples sont retirés


les roues c'est du 150 mm
a+
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 08/02/2010 10:50 Sujet du message: |
|
|
|

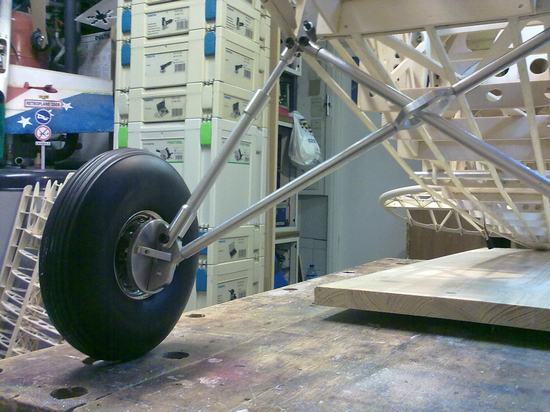

Et voila c'est terminé le train avant


reste a habiller un peut le tout . mais ce sera pour plus tard , je vais maintenant terminer les ailes
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
Christian Serial Posteur


Inscrit le: 02 Mai 2006

Localisation: Europe
Âge: 62

|
Posté le: 08/02/2010 20:17 Sujet du message: |
|
|
|
Magnifique cela va faire un beau remorqueur
Christian


Orlik en construction |
|
Revenir en haut de page |
|
 |
jify Fidèle Posteur


Inscrit le: 25 Jan 2006

Localisation: Bois-Seigneur-isaac ( Belgique )
Âge: 74

|
Posté le: 20/02/2010 21:13 Sujet du message: |
|
|
|
Salut a tous ,
Voici l'aile inferieure gauche terminée

demain apres midi je termine la droite et je vous montre l'assemblage sur le fuselage .
 A+
Jean-Francois Delhove |
|
Revenir en haut de page |
|
 |
|
