Swaty Kandidat - Akaflieg Wien 1937

Klaus · Posté le: 15/03/2011 08:07 Sujet du message:

... des vastäd a da Baia. MDR

Da Klaus

PS: Eine bayrische Ergänzung. Laughing

Frank Albrecht · Posté le: 17/03/2011 23:16 Sujet du message:

Hallo Walter,

da hast Du ja noch einmal Glück gehabt...

Schick sieht er aus, der Kandidat, jetzt noch schnell die Beplankung drauf und fertig ist der Rohbau. Das wird schon klappen mit dem Erstflug in F, musst halt ein paar Wochenenden durchschaffen.

Viele Grüsse und bis bald,

Frank

Johannes · Posté le: 17/03/2011 23:34 Sujet du message:

Sieht toll aus - dein Gerippe [clap]

Also: Kein Bier [non]

kein Wein

keinen Kurzen [non]

Sondern weiter arbeiten - du schaftst da schon bis zum Juli Wink

Johannes

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

...wieder da...schönen Abend allseits... Very Happy

Habe länger nichts mehr geschrieben - es ist aber ein bißl weitergegangen. Mir fehlen doch die Wochenenden - im Frühjahr gibt es leider viele Kongresse und ich hab die Samstage irgendwie abonniert... Crying or Very sad

Egal - es wird weitergekä....ähhh...gebaut:

Zuerst einmal habe ich alles getan um die Beplankerei rauszuschieben Rolling Eyes

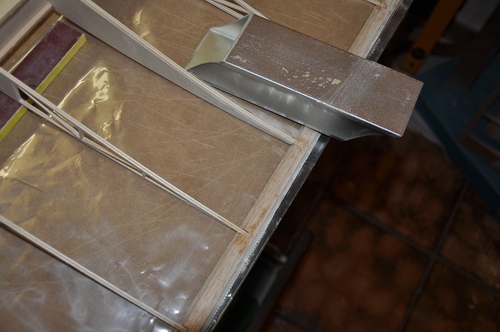

Einige Rippen mußten verstärkt werden und die Endleiste natürlich...

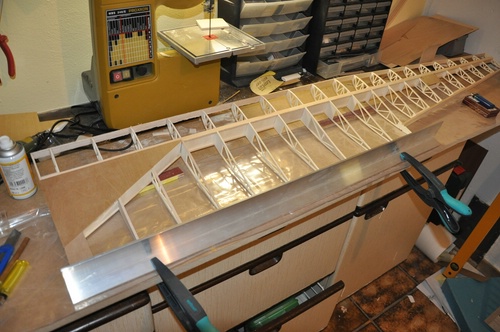

...sollte so schmal wie möglich werden. Also ein Sandwich aus Balsakern, jeweils 0,4mm Sperrholz und dazwischen eine Lage Glasgewebe. Schlimm, hilft aber nix sonst wird das eine schöne Sinuswelle die ich nicht haben kann...

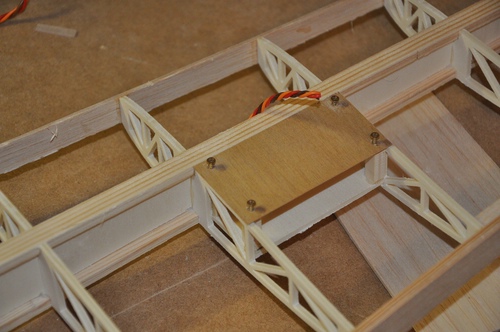

...die Deckel für die QR-Servos sind auch fertig. Oben natürlich Sperrholz, innen zum Versteifen und als Führung 2mm Balsa...

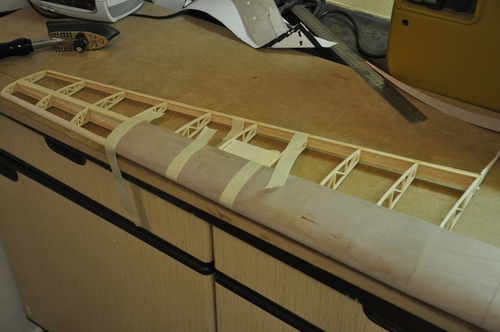

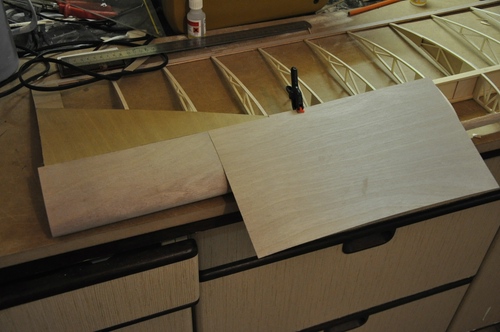

Und dann war halt der Moment wo es losgehen mußte... [peur]

Ehrlich - eine Sch....arbeit... Confused

Erstens kann man immer nur kleine Schritte machen - dazu immer wieder die Trockenzeiten vom Leim - das geht alles seeeehr langsam dahin. Zweitens sollte man auf der gegenüberliegenden Seite die Rippen und den Holm sehr genau treffen...was mir leider nicht immer perfekt gelingt.
Schablonen habe ich probiert - das hat aber nicht so gut geklappt.

Zusammenfassung der letzten zwei Wochen: Es war nicht so schlimm wie befürchtet - aber ganz zufrieden bin ich nicht. Den Innenflügel bekomme ich hin - dann hab´ ich hoffentlich genug Übung für die Außenflügel wo der Nasenradius enger wird. Wenn ich das noch hinbekomme wird es wohl was werden mit dem Kandidat und der Küste... Wink

LG
Walter

Frank Albrecht · Posté le: 04/04/2011 23:14 Sujet du message:

Hi Walter,

jedes Jahr das gleiche, der Winter ist vorbei, der Frühling hat schon den Fuss in der Tür und das Modell ist noch nicht fertig. Da muss man sich schon zwingen...
Ich lasse mich jeden Abend von 18.00 bis 22.00 in der Werkstatt einschliessen Wink

Dein Ergebnis sieht jedenfalls mal nicht schlecht aus, die Bügelmethode habe ich noch nicht praktiziert, aber deine Stösse sehen perfekt aus.

Klotz ran Walter, Du schaffst es!

Viele Grüsse,

Frank

P.S. Was sind denn das für schicke Flächen da hinten auf dem letzten Bild??? Ist das die kleine Ka8b?

Wolfgang · Posté le: 05/04/2011 06:45 Sujet du message:

geht ja eh. [clap]

Versuch aber nicht zu grosse Felder in einem Arbeitsgang zu beplanken-über drei Felder reicht auch,das soll heissen 4 Rippen-sonst wirds echt schwierig gegen den Randbogen hin.
Du schäftest doch hoffentlich schon von Feld zu Feld-also nicht stumpf auf den Rippen aneienanderleimen,das ergäbe ja Sollbruchstellen. [non]

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

...was für ein Wochenende... [argh]

Salut...

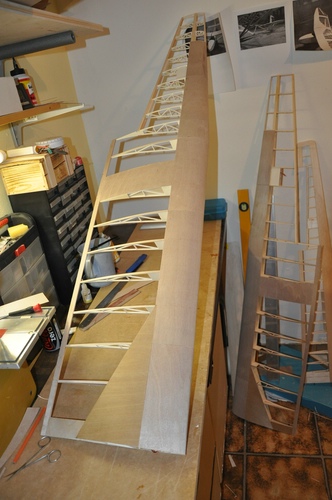

Dieses WE war geplant die Flächenbeplankung abzuschließen. Beide Innenflügel habe ich in den letzten zwei Wochen gemacht und dabei zwei Nachtschichten eingelegt...
Nachdem das ja relativ einfach geklappt hat sollte es gestern mit den Außenflügeln losgehen. Was dann so abgegangen ist könnten am ehesten die Flüche aus der Werkstatt wiedergeben - ist aber absolut nicht druckreif - am liebsten hätte ich das Gerippe in die Tonne getreten... [argh]

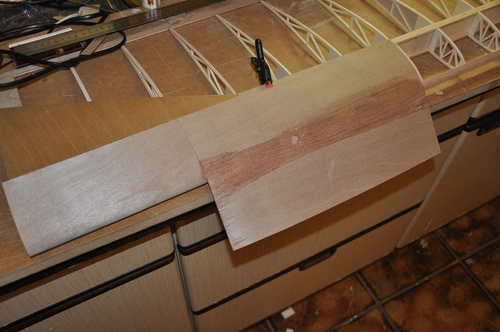

Durch die Pfeilung war der "Zuschnitt" der Segmente mühsam - zuerst mal noch ohne...oben ok - unten...würg...also runter damit (eine besch... Arbeit). Dann eine Schablone gemacht - nächster Zuschnitt...passt wieder nicht... Crying or Very sad

...Schleiferei ohne Ende...anpassen...nächster Versuch...und außen passt die Nasenrundung nicht mehr...wieder alles runter...das Sperrholz wird auch knapp...so habe ich einige Stunden vergeigt ohne Ergebnis - außer einer Mordswut. Also hab ich alles in die Ecke gestellt und bin fliegen gegangen.

Nächster Versuch am Abend - endlich scheint es halbwegs zu klappen - nur eine kleine Stelle wo es nicht passt - dann schneide ich mir in der Hitze des Gefechtes in den Finger und natürlich versaue ich das Sperrholz.... Crying or Very sad

- wieder alles runter und nochmal...
Gegen 22Uhr endlich ein(!) Segment fertig...und natürlich noch ein Blutfleck...Sch...!!!!! - egal, das bleibt jetzt oben...

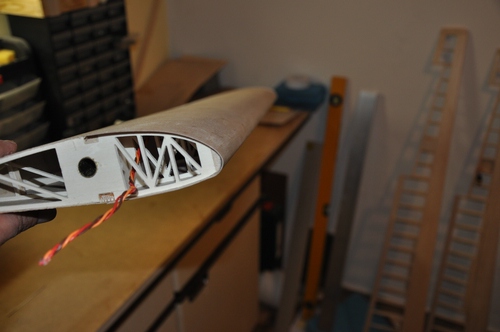

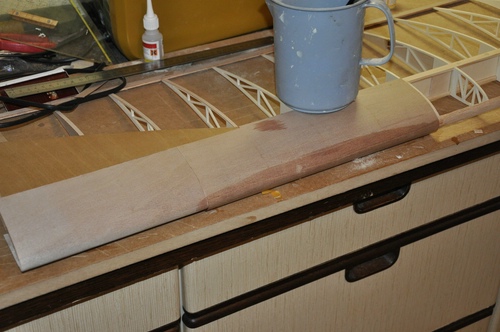

Heute früher aufgestanden - zweite Runde. Ging wesentlich besser und ich hab immerhin 3 Segmente halbwegs passend hinbekommen...

Fehlt also noch jeweils ein Segment... [oouf]

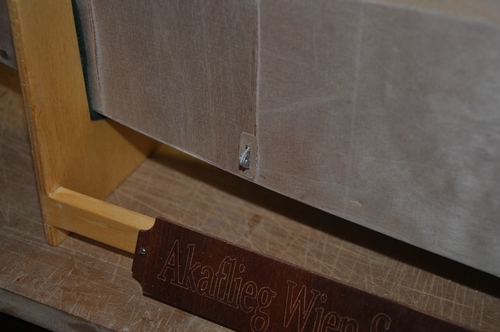

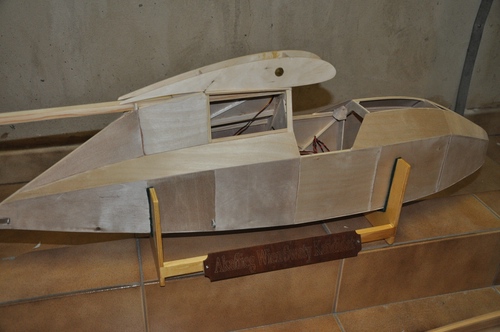

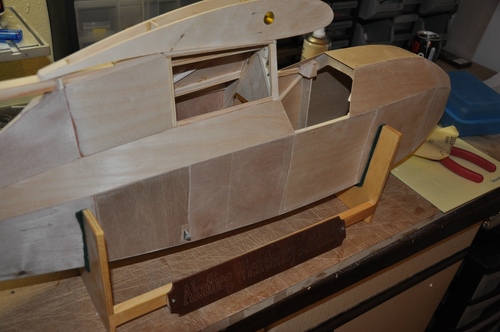

Ein Nachtrag: nachdem der Chef ja Modellständer wünscht...bitteschön:

Das schnöde Pappelsperrholz wurde furniert (Esche)...und das edle Holzschild wurde von Peter noch per Fräse beschriftet und poliert...merci beaucoup... Very Happy

Nächste Woche geht leider nichts - ich muß ordentlich ranklotzen und kann erst am WE weiterbauen...

Wink

Walter

Frank Albrecht · Posté le: 11/04/2011 07:50 Sujet du message:

Hallo Walter,

Du hättest eigentlich eine ruhige Woche verdient, denn rangeklotzt hast Du bereits am Wochenende, und das unter vollem körperlichen Einsatz!

Hoffe mal, Du hast noch ein paar Bautage zur Verfügung bis Juli, nicht dass es am Ende wieder knapp wird.

Deine Stösse sehen jedenfalls aus der Ferne betrachtet absolut sauber aus. [clap]

Viele Grüsse,

Frank

Stephan · Posté le: 11/04/2011 09:52 Sujet du message:

Walter
nich unterkriegen lassen, dass sieht doch gut aus, bis auf dieses komische Dreieck an de Wurzel. Ich verstehe nicht, warum du da ein vollkommen anderes Holz genommen - sowie die Faserrichtung geändert hast [humm]

Gruß
Stephan

Wolfgang · Posté le: 11/04/2011 10:49 Sujet du message:

MHMMM---- wollte ja nichts sagen-hab es leider auch gesehen und denke-an dieser Stelle ist die Faserrichtung nicht so relevant und ausserdem bekommt der Kandidat eh eine hübsche Beize
Mach weiter- sonst kommt zum Blut auch noch vekohltes Fingerfleisch dazu-vom Wiederablösen des Holzes MDR

Stephan · Posté le: 11/04/2011 10:54 Sujet du message:

Wolfgang · Posté le: 11/04/2011 10:58 Sujet du message:

Vielleicht geht" Brünieren mit eingefärbtem Porenfüller"-das glaube ich will der Walter machen-das dürfte auch funktionieren.Beizen ist wegen des Weissleimes sowieso kritisch.

Walter L. · Posté le: 11/04/2011 20:39 Sujet du message:

Ich finde das mit den unterschiedlichen Farbtönen gar nicht schlimm. Ich glaube nicht, dass man damals das Holz nach der Farbe ausgesucht hat. Damals werden die Originale auch ziemlich gescheckt ausgesehen haben.

Hau rein, Walter; ich will das Modell im Sommer fliegen sehen!

Viele Grüße

Walter

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Hallo Leute,

...eine gemeine Grippe (weder Schweine- Hühner- oder sonst was grausiges!) - eine ganz banale Grippe hat mich also darniedergeworfen und verschafft mit jetzt, nachdem ich wieder länger als 15Minuten ohne Scheißausbruch lustwandeln kann, eine Baumöglichkeit... Wink

Vorher muß ich aber noch meinen Senf zur Farbunterschiedsdiskussion aus der Tube drücken... [vieux]

:

Ich hab da absolut kein Problem damit wenn es Farbunterschiede gibt! Mittlererweile habe ich ja viele Museen besucht und einige Oldies begutachtet. Da war keiner mit dem Holz vom gleichen Baum gebaut. Man hat genommen was da war - und wenn eine Platte fertig war kam die nächste dran. Ich habe höchsten Respekt vor den handwerklichen Fähigkeiten bei manchem "Edeloldtimer" und ich bin noch sehr weit davon entfernt, aber meine sollen irgendwo auch die Zeit in der sie als Orginal gebaut worden sind darstellen. Und da ist eben auch nicht jedes Beplankungsfeld gleich und auch nicht jede Kante bolzengerade...

Mein Vorbild wurde 1938 gebaut - von Studenten. Ich glaube kaum dass die im "Sperrholzshop" so locker mit der Ansage "Sperrholz - fuffzehn qm - aber vom Feinsten bitte und gleichmäßig gemasert..."angetanzt sind. Eher haben die wohl genommen was da ist - und vor allem günstig. Zudem handelt es sich hier um eine Schulmaschine - die hatten ja bekanntlich einiges auszuhalten. Ich glaube dass die Optik eher eine untergeordnete Rolle gespielt hat.

So - genug gelabert - meine Nase rinnt auch schon wieder - also weiter im Text:

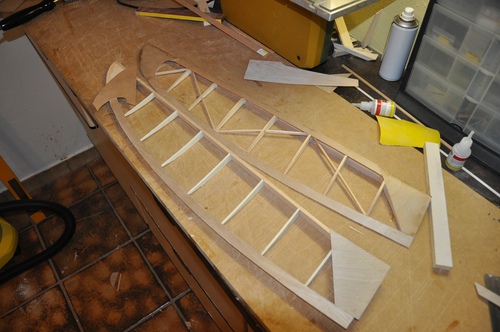

Die letzten zwei Tage habe ich "zitzerlweise" endlich die Querruder halbwegs zusammengeschustert. Es war ein bißl blöd weil ich jede Rippe von Hand schnitzen mußte - und das bei dem Profil mit der konkaven unterseite... Confused

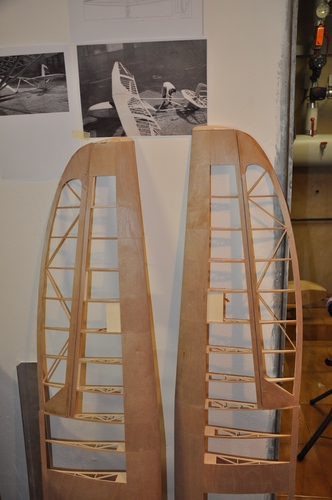

Außerdem hat der Randbogen auch wieder Probleme gemacht. Naja - irgendwie ist es gegangen...

Ich hoffe dass es sich für Vauville noch ausgeht. Ich habe mir wohl ein wenig zu viel vorgenommen. Erste Eigenkonstruktion und gleich einen Oldie von dem es nur eine Skizze gibt... Rolling Eyes

Ich hab das unterschätzt - die vielen Fehler zeigen mir deutlich meine Grenzen auf. Es sind die vielen Kleinigkeiten die ich nicht miteinbezogen habe - naja - beim nächsten mal wird es sicher besser... Wink

Morgen geht es weiter! Ich will diesen Koffer mit all seinen Unzulänglichkeiten unbedingt in der Luft sehen. Er gefällt mir nämlich - trotz- oder gerade deswegen... Very Happy

Walter

Frank Albrecht · Posté le: 01/06/2011 00:58 Sujet du message:

Hallo Walter,

schön mal wieder was von Dir zu hören. Dich scheint es ja wirklich übel erwischt zu haben. Wünsch Dir eine gute Besserung, damit Du fleissig werkeln kannst. Es wäre super wenn Du den Kandidaten fertig bekommst, aber die letzten Tage sind immer die stressigsten, ich spreche aus Erfahrung. Ich bin zum Schluss streng nach Zeitplan vorgegangen und bin jetzt gottfroh, dass die Kiste fertig ist und fliegt. Also rechne noch etwas Luft ein, und wenn es nicht reicht, rechtzeitig die Reissleine ziehen.
Bring einfach den Istzustand mit, wir werden den dann ganz genau unter die Lupe nehmen. Je weniger Stoff, umso besser... Embarassed

Bis bald in alter Frische,

Frank

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Hallo Frank,

...danke für die aufmunternden Worte! Ich werde es genauso machen. Es wäre zu Schade jetzt zu "hudeln" - wenn es klappt gut - wenn nicht so wie es Wolfgang schon geschrieben hat "ein Grund mehr sich auf 2012 zu freuen"... Very Happy

Die Holzteile werden nicht gebeizt. Ich dachte daran es mit Kaffee zu probieren - ein Teststück hat mich davon abkommen lassen. Es wird wohl wieder der eingefärbte Porenfüller werden. Ich bin da mit der Kirby Kite eigentlich sehr zufrieden.

Vollkommen planlos bin ich noch bei der Bespannung. Als Material wird es doch Oratex werden (nicht die "antik" sondern "Naturweiß"). Aber was bespannt wird und was "Holz" bleibt - keine Ahnung. Leider gibt es da keinerlei Infos zum Orginal. Auch das Blättern in Büchern hilft nicht wirklich weiter. Nachdem es zeitlich passt werde ich es so wie bei der MG12 machen.

Apropos Bücher: der Peter hat mir da einen Link geschickt:

http://www.scalesoaring.co.uk/VINTAGE/Books/BookCase1.html

Das war mir neu - einige dieser Bücher suche ich schon länger - muß nicht mehr sein weil die hier zum Download bereitstehen... Shocked

Walter

Wolfgang · Posté le: 01/06/2011 08:25 Sujet du message:

Hallo Walter.Fein dass bei Dir auch ein wenig weitergeht.Die Frage was bespannt wurde oder nicht habe ich mit Frank schon erörtert.Damals war Bespannstoff teuer und daher wurde nur das bespannt was bespannt werden musste-daher sicher keine Bespannung auf vollbeplankten Teilen.Bei Deinem Kandidat wird es so sein wie beim "Hols der Teufel" oder einem SG 38 mit Rumpfboot-Du hast da sicher Fotos davon.Warum willst Du Oratex nehmen?? Ich habe zur Not ausreichend Diatex zu Hause ,da ich mir im Feber 20 meter 1,5 meter breit gekauft habe.Kannst Du jederzeit von mir haben.

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Hallo Wolfgang,

Wolfgang · Posté le: 01/06/2011 10:17 Sujet du message:

Diatex ist französisches Koveral-nimmt Frank zum bespannen.Hab selbst keine Erfahrung damit-wird sich aber in bälde ändern wenn ich die Sedbergh bespannen werde.
Du weisst schon-Bespannung wurde beim Segler nur auf der Unterseite vernäht-ausser Du hast einen Nuri mit S-Schlag-dann auch auf der Oberseite [non]

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Hallo Wolfgang,

Wolfgang · Posté le: 01/06/2011 11:05 Sujet du message:

Drum hob i jo S E G L E R geschriebn-bei die Motorfliaga wors anderscht wegn Motorfibriern [grrr]

Do hobns alles gnaht !!!

Frank Albrecht · Posté le: 01/06/2011 12:29 Sujet du message:

Servus Walter,

Brauchst nicht im Jacobs schauen. Hab's kürzlich im Original gesehen: Ka8 nur unten, Robin DR400 oben und unten.

Das mit dem Nähen geht eigentlich ganz fix, würde ich wieder so machen. Aber die Zackenbänder in Oratex, das wird Arbeit, meine Zick-Zack-Schere ist leider viel zu grob. Hat da jemand eine einfache Lösung?

Oratex ist Zeitersparnis von ca. 1 Tag, Diatex ist leichter und fühlt sich besser an, irgendwie knackiger, nicht so gummiartig wie das Oratex. Spannlack würde ich bei beiden 2x streichen.

Hau rein, Walter!!!

Grüße, Frank

Beat · Posté le: 01/06/2011 16:11 Sujet du message:

Hallo zusammen

Ich habe das Diatex beim Kranich erstmalig verwendet. Es lässt sich tiptopp verarbeiten, fasert am Schnitt viel weniger als Coveral (von SIG /Conrad) und lässt sich mit mässigem Spannlackeinsatz schliessen.
Bei mir waren's 3 Anstriche Spannlack unverdünnt.
Löcher bekommt man zwar mit massiv Hitze auch rein (Siehe Querruder Kranich Confused

) , aber es braucht viel. Will heissen: Ist sehr einfach zu verarbeiten. Die 'Knackigkeit' dir Frank erwähnt kann ich bestätigen, ist aber auch beim Coverall gegeben.

Ich werde es jederzeit wiederverwenden (Wenn Frank noch ein paar Meter über hat Rolling Eyes

Gruss,
Beat

Frank Albrecht · Posté le: 01/06/2011 18:11 Sujet du message:

Mein Bestand ist fast verbraucht...
Das Zeug wird übrigens normalerweise für UL verwendet.
Ich hab's mit dem Heissluftföhn gespannt, an einem Probestück habe ich die max. Temperatur eingestellt.

Grüße,

Frank

Beat · Posté le: 01/06/2011 18:51 Sujet du message:

Dann ist mein Heissluftföhn wohl heisser Laughing

Frank Albrecht · Posté le: 01/06/2011 19:49 Sujet du message:

Deiner ist nicht heisser - meiner ist einstellbar!

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Walter · Incurable Posteur Inscrit le: 05 Nov 2006

Hallo Leute,

...heute ist richtig was weitergegangen Very Happy

Ist auch gut so weil die Baustelle bis Sonntag stillsteht.

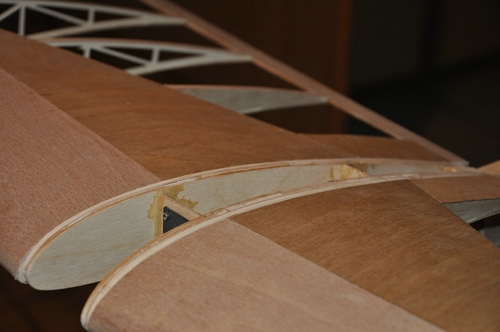

Die Flächen sind endlich ordentlich am Aufbau angepasst: hab das Modell heute sehr oft zusammengesteckt - gemessen - usw...EWD hab ich jetzt 2°

Ich werde diesmal dünnes Blech zum Abdecken nehmen - muß noch schauen wo ich das herbekomme.

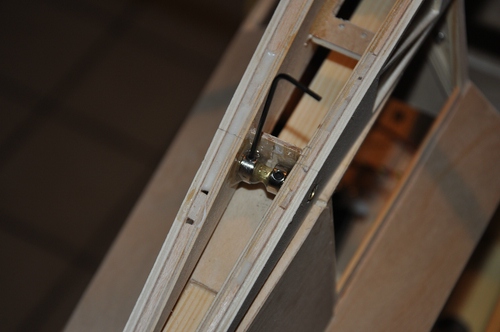

Die Torsionsstifte (4mm) laufen in einem Messingrohr auf das ich Stellringe geklebt habe - damit kann ich die Torsionsstifte mit den Madenschrauben klemmen...

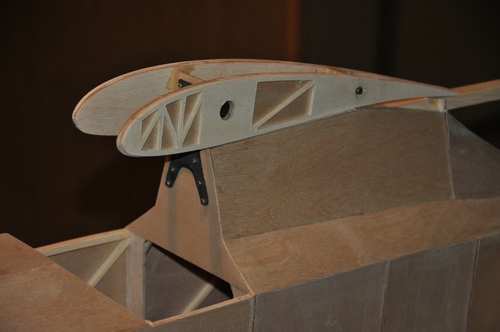

Zum Anpassen der Wurzelrippen habe ich mir beim Seminar passende Rippen gefräst...soll ja auch optisch was hergeben...

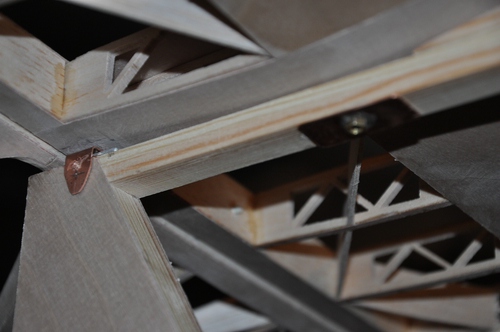

Die HR Befestigung habe ich von einer SG38 aus Wr. Neustadt abgeschaut

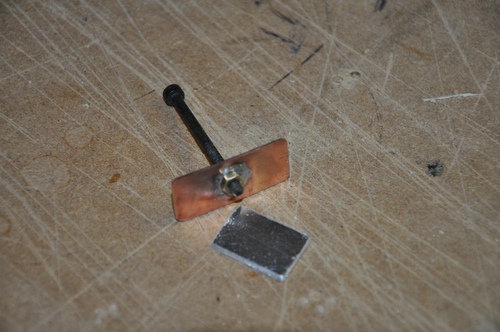

Vorne ein Hartholz - dann eine M3 Stahlschraube - hinten eine Metallgabel die seitlich geschraubt wird.
Und Wolfgang kann auch nicht mehr wg. Plastikschrauben meckern... Wink

Als nächster Brocken stehen die Streben an - das wird schleiftechnisch mal wieder sehr lustig... Confused

Dann gibt es vor dem Finish nur noch eine echte Hürde - die HR-Anlenkung. Wenn ich das alles bis Ende nächster Woche hinbekomme könnte es klappen.
Wenn man so zwei Tage ranklotzt schwebt man immer zwischen Hoffnung und aufgeben, je nachdem wie es gerade läuft...

Wink

Walter

Peter64 · Posté le: 02/06/2011 22:06 Sujet du message:

Servas Walter,
[whooo]

da ist ja ganz schön was weitergongan.
Die Beplankung an den Flächen ist dir super gelungen [clap]

.

Hast dir ein Werkstätten Bier verdient [good2]

.

Prost
Peter

Frank Albrecht · Posté le: 03/06/2011 09:07 Sujet du message:

Hallo Walter,

ich habe 3 qm Lithoblech (Alu 0,3 mm) bei mir rumliegen. Daraus könnte man einen tollen Blanik bauen....
Wieviel brauchst Du? Soll ich Dir was schicken?

Viele Grüsse,

Frank
