Klbr · Posté le: 06/04/2015 09:02 Sujet du message: Recherche info Mulhouse Aviatik

Bonjour,

Je suis à la recherche d'informations sur un planeur qui s'appelle Mulhouse Aviatik
Il a été construit par Joseph Muré. L’état homologua l’appareil comme
«Meilleur Planeur de France» Dès la déclaration de guerre en 1939, le «Mulhouse» sera mis à l’abri dans une grange du côté de Cernay. Et ce serait en 1940 ou 1941 que des gens bien intentionnés auraient saccagé la machine pour soi-disant éviter qu’elle ne tombe entre de mauvaises mains.
pouvez-vous m'aider?

merci

VincentB · Posté le: 06/04/2015 15:16 Sujet du message:

Bonjour, bienvenue sur le forum

Il s'agit d'un planeur modèle réduit ou d'un grandeur?

PS: merci de te présenter dans le sujet "Presentation des membres" du forum "Divers"

Klbr · Posté le: 06/04/2015 17:09 Sujet du message:

Salut

En fait, il ne s'agit pas d'un modèle réduit, mais d'un grandeur

VincentB · Posté le: 06/04/2015 17:46 Sujet du message:

Ok, j'ai donc déplacé le sujet dans le forum "Grandeurs Rétro"

Mais à part la petite histoire qu'on trouve sur http://www.achr.asso.fr/vav/historique.html tu as quelques autres documents sur ce planeur? photos? ou rien du tout?

Klbr · Posté le: 07/04/2015 16:45 Sujet du message:

Salut

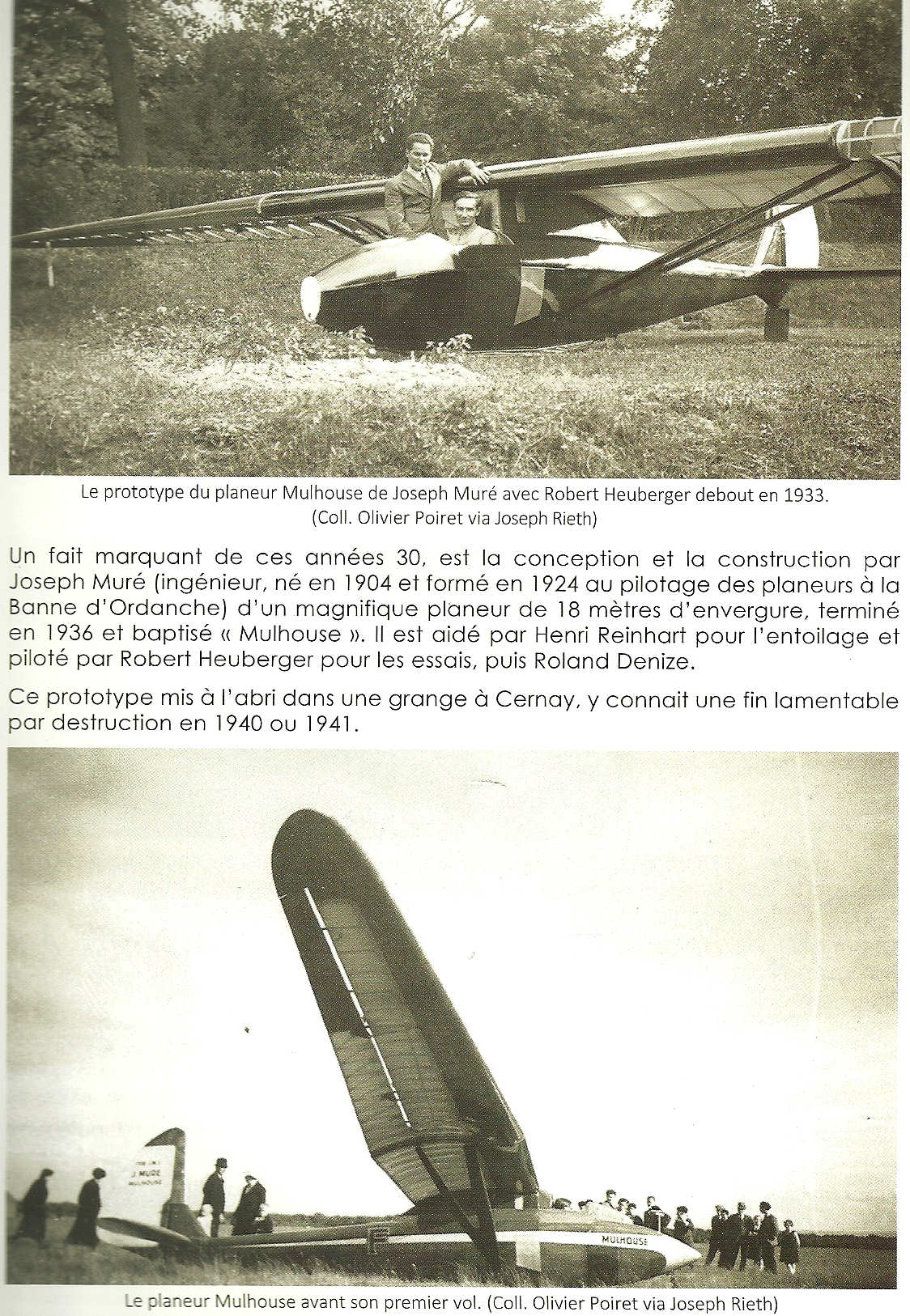

Voici la seule documentation que j'ai trouvé.
merci

VincentB · Posté le: 07/04/2015 18:01 Sujet du message:

En effet c'est un beau planeur.
Sur le site de Claude et Jean-Marie il y a une fiche du Muré Mulhouse avec un 3vues
http://www.j2mcl-planeurs.net/dbj2mcl/planeurs-machines/planeur-fiche_0int.php?code=11

Klbr · Posté le: 07/04/2015 18:14 Sujet du message:

Salut

Merci pour le lien

C'est vraiment dommage qu'il n'existe pas de kit ou de plan "modèle réduit "
Crying or Very sad

merci

VincentB · Posté le: 07/04/2015 18:23 Sujet du message:

Il y a des milliers de planeurs anciens, quand on choisit un sujet, qui plus est rare, on trace soi-même les plans d'après le 3 vues, c'est le meilleur moyen d'être bien servi, tant au niveau de l'échelle, que de la conception en adoptant ses habitudes de construction.

Klbr · Posté le: 07/04/2015 19:35 Sujet du message:

c'est vrai qui ressemble au planeur Wein
http://www.rcgroups.com/forums/showatt.php?attachmentid=2859476&d=1257594037
http://www.rcgroups.com/forums/showatt.php?attachmentid=2859477&d=1257594037
le profil de l aile est tres différent
le nez aussi
et l'arrière
je connais bien quelques logiciel de dessin solidworks , pro engineer
c est que tu connaitrais pas un site internet qui parle comment trace soi-même les plans

merci

RichardP · Posté le: 07/04/2015 22:33 Sujet du message:

VincentB · Posté le: 08/04/2015 06:31 Sujet du message:

Pour un modèle unique il y a aussi le papier/crayon et encore plus simplement en ne traçant que les grandes lignes de construction

Klbr · Posté le: 05/05/2015 17:38 Sujet du message:

salut

je viens de commencer a modéliser le planeur j ai quelques questions

pour les dents comment dois-je procéder , je viens de faire un exemple.

merci

VincentB · Posté le: 05/05/2015 17:54 Sujet du message:

Les dents? tu parles des entailles de longerons? que veux tu savoir exactement? ça va sur ton dessin, par contre il vaut mieux les mettre perpendiculaire aux couples afin d'éviter de poncer en biais les longerons

Tu le modélises pour le plaisir ou en vue de le construire?

PS, mets stp tes prochaines images sur le serveur du forum et non pas chez un hébergeur externe, merci
voir: http://www.retroplane.net/forum/viewtopic.php?t=3808

Klbr · Posté le: 05/05/2015 19:19 Sujet du message:

salut

Tu le modélises pour le plaisir ou en vue de le construire?

les deux j aimerai faire une maquette statique pour instant

je comprend pas comment les intégrer " entailles de longerons" angle ...etc

j ai pris le millieu du couple puis j ai tracer 5 angles de 30 dregré puis j ai

fait les entailles. les entailles doivent etre identique du premier couple au

dernier et les angle aussi non ?

merci

patte de loup · Posté le: 05/05/2015 21:06 Sujet du message:

Dit d'une autre manière , les entailles doivent être perpendiculaires à la courbe du couple, ou si tu veux le carré du longeron , tangent à la courbe.
Wink

Pat's

VincentB · Posté le: 06/05/2015 02:05 Sujet du message:

Les longerons tu peux aussi en mettre moins, ça va être coffré après
Un en haut, un en bas, un sur ta ligne de référence bleue et un intermédiaire en bas et éventuellement un intermédiaire en haut.
Mais bon si tu buttes déjà aux premières étapes, ça va être compliqué de te guider sur l'intégralité d'une conception, d'autant plus virtuellement...
Le plus simple, on est nombreux à pratiquer ainsi, c'est de commencer à tracer et de construire en même temps, tu verras mieux ce qui ne va pas et modifieras le plan en conséquence.
Tu veux le construire en statique à quelle échelle?
