Laister Lawrence Tech IV 1938 Marc

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Un petit progrès sur les volets de stab, quasiment achevés. Restent à mettre en place un peu de coffrage, des goussets , le guignol...ça prend forme un peu chaque jour.J'aime bien ces grandes gouvernes bien rondes..
Wink

GARCIA · Posté le: 29/07/2011 10:50 Sujet du message:

C'est bien ça avance Very Happy

José

caralp_laurent · Posté le: 29/07/2011 11:12 Sujet du message:

Superbe Marc, Cool

il a une très belle forme de dérive [bave]

j'adore

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

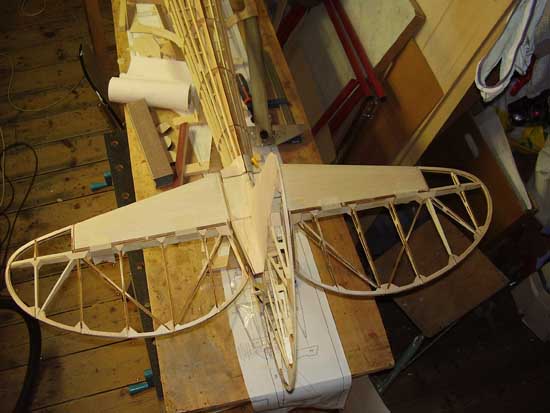

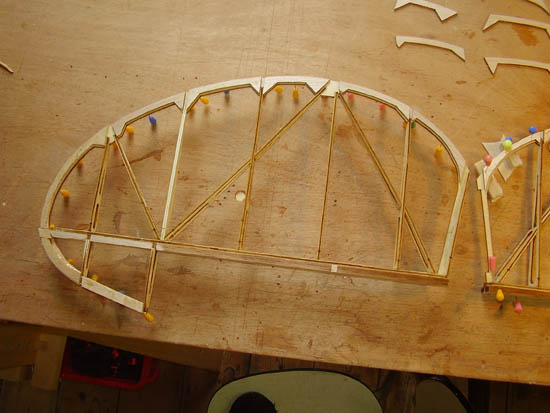

Les volets de stab sont achevés. J'ai remplacé les guignols en bois par des guignols en epoxy 1,5mm. Chaque volet est commandé séparément par un servo mini de 6,5kg. Les bords de fuite en balsa sont mis en forme, les goussets et le coffrage sont posés, travail un peu long mais ô combien agréable. Le planeur commence à prendre sa dimension... Very Happy

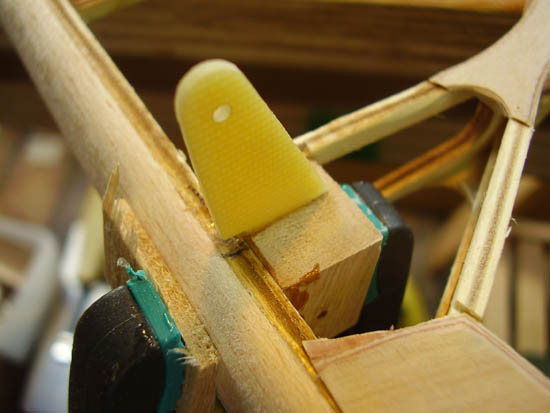

détail de la pose du guignol pour les "débutants" le bloc de bois dur est également sécurisé à travers le bord d'attaque:
Wink

GARCIA · Posté le: 31/07/2011 10:59 Sujet du message:

Beau travail Marc [clap]

José

Frank Albrecht · Posté le: 31/07/2011 11:16 Sujet du message:

Salut Marc,

très joli ces goussets rectangulaires bien arrondis au milieu.

A+,

Frank

hermann · Posté le: 01/08/2011 20:31 Sujet du message:

Bonsoir Marc,

Vois-tu, à construire et à rester dans son petit coin sans prendre le temps de regarder ce que font les autres (en dehors de la rencontre évidemment) je n'avais même pas parcouru ton sujet jusqu'à présent.
Et bien, superbe projet et construction que tu as entrepris là [clap]

.Comme le dit Lolo j'aime également beaucoup ces formes rondes que l'on aperçoit, tu es bien parti et ça promet encore une belle chose.
Bon courage pour la suite

Charles

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

merci ,Charles, pour les encouragements ! Effectivement, ça suit bien son cours. La construction est également en ligne et parfois plus détaillée sur RC groups et Aerosente
http://www.rcgroups.com/forums/showthread.php?t=1077410&page=4
http://www.aerosente.com/
.

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

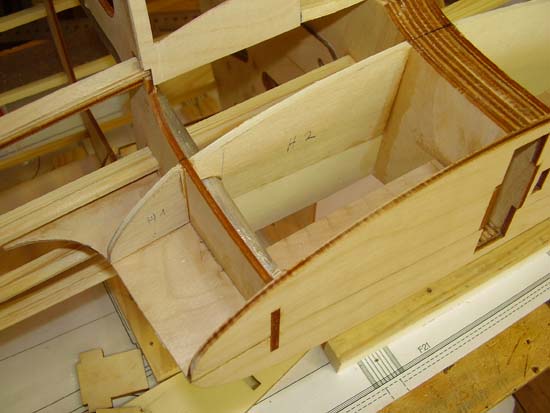

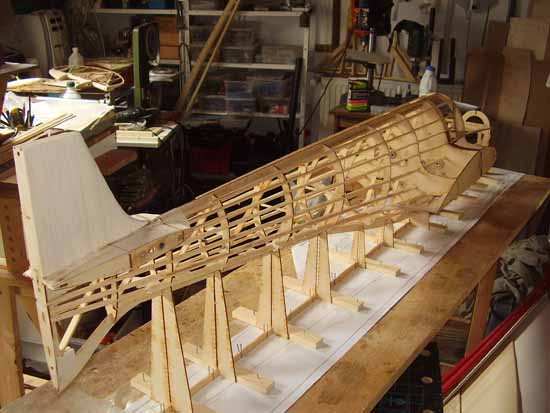

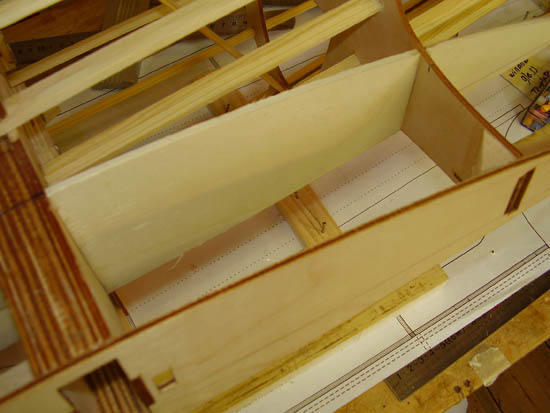

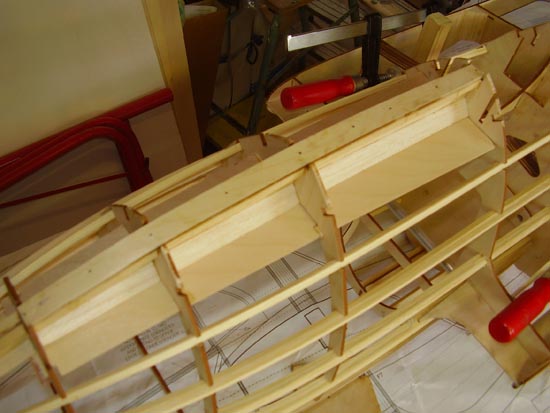

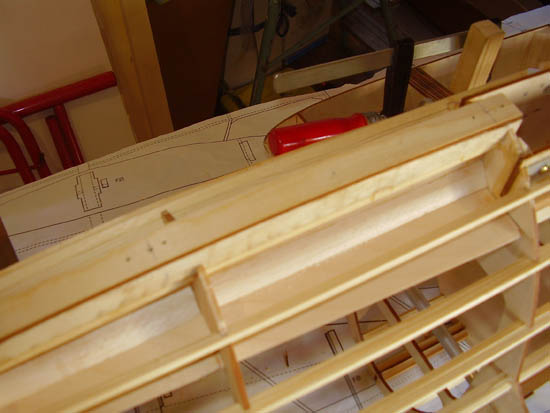

J'ai achevé la mise en place du vitrage en découpant par ailleurs une pièce avec une plus large bordure collée sur celle fournie afin de pouvoir installer la vitre derrière dans une feuillure.Le travail sur le fuselage s'achève, j'ai collé toutes les lisses mises en forme pour n'offrir qu'une largeur de 3mm pour l'entoilage. Je vais le retirer bientôt du chantier pour terminer le dessous. Auparavant, réalisation de la jonction aile fuselage (karman)

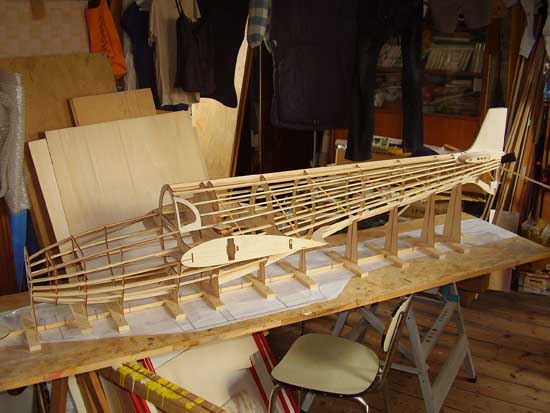

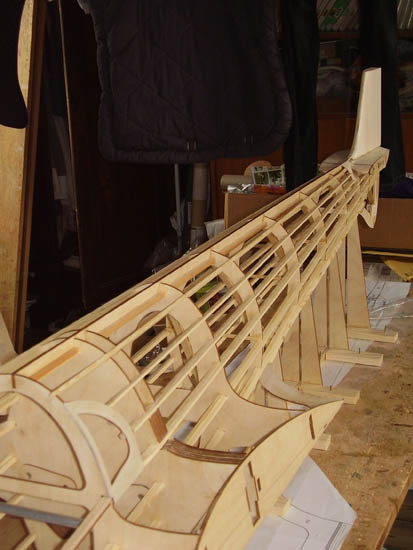

Quelques photos pour le plaisir, sympa un fuselage tout en lisses, non?

pascalgre · Posté le: 03/08/2011 11:14 Sujet du message:

Magnifique.. [clap]

un condensé de bonheur pour les yeux Very Happy

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

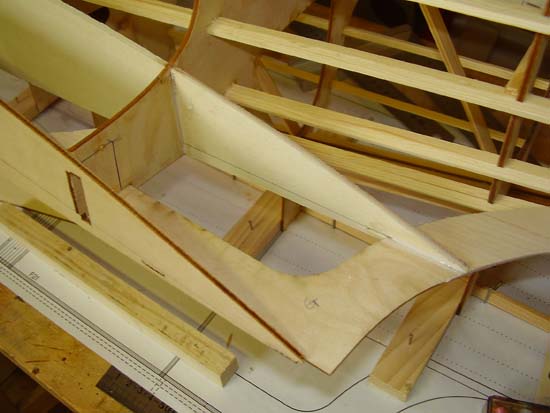

Un petit boulot sympa mais long et pas simple dont dépendra beaucoup l'esthétique du planeur : le karman pour relier la nervure d'emplanture au fuselage. je vais réaliser 2 nervures qui supporteront le coffrage et la réalisation d'une belle courbe concave à l'aide de remplissage balsa entre cette nervure que vous voyez posée et le fuselage

Rien n'étant prévu dans le shortkit, j'ai dû réaliser et découper en menus morceaux ces nervures

Orionis · Posté le: 04/08/2011 08:06 Sujet du message:

Bravo Marc, ça prend joliment forme...

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

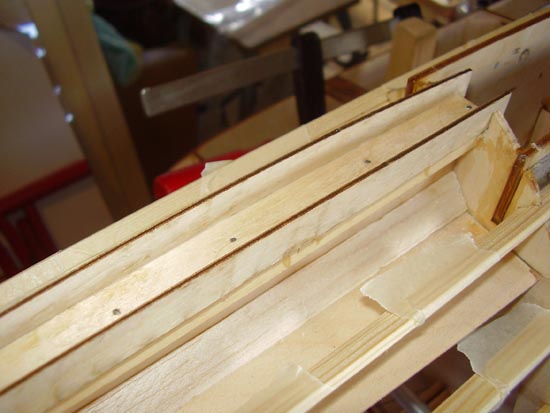

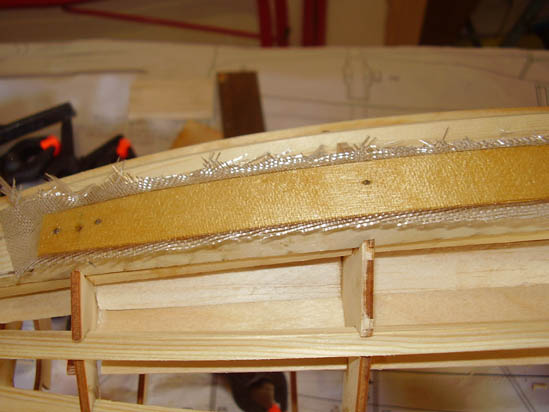

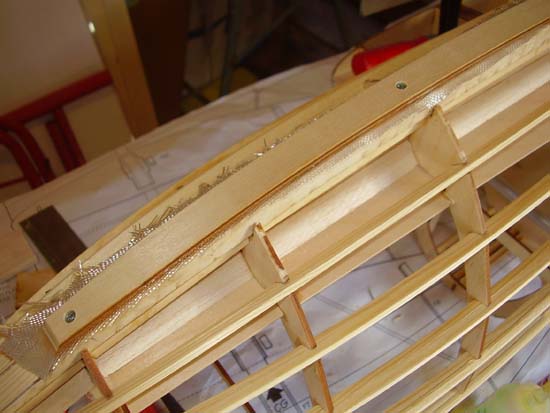

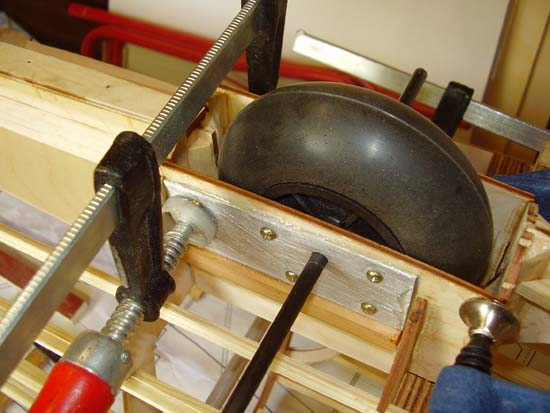

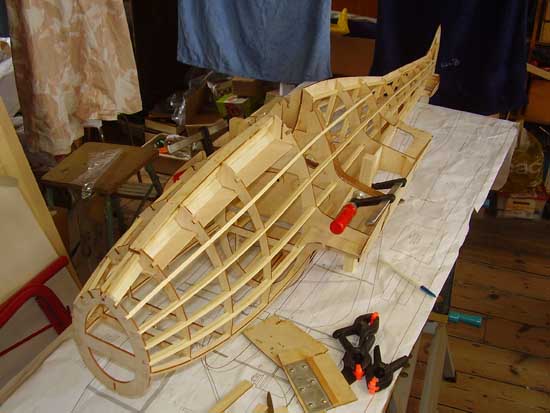

Ca y est, le fuselage est "démoulé". Les lisses sont à peu près toutes posées , le support de train est fixé et je termine la fixation du patin:

à bientôt

GARCIA · Posté le: 09/08/2011 15:42 Sujet du message:

Beau travail Marc [clap]

José

Laurent14 · Posté le: 09/08/2011 17:19 Sujet du message:

Beau travail Marc, mais tu commences à vieillir, tu postes deux fois le même message. Wink

de plancke · Posté le: 09/08/2011 19:09 Sujet du message:

GARCIA · Posté le: 10/08/2011 09:03 Sujet du message:

Pas de problème, je prends le deuxième Laughing

Merci Marc, il fallait pas Laughing

José

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

C'était effectivement pour toi, José Wink

merci de me tirer de ce mauvais pas Laughing

Bon, j'y retourne, moi, pendant que certains n'ont rien de plus intéressant à faire... [rrzzzrr]

Fauteuilaroulix · Maniaco Posteur Inscrit le: 01 Déc 2007 Âge: 72

Non je n'ai rien d'interssant à faire mon ami, mais si tu en fais trois je veux bien avoir le troisième Laughing

allors tu fais un planeur par mois c'est bien d'être agrégé il n'y a qu' une dixaine d'heures de travail par mois, donc rétroplane est gavé de tes superbe photos car ellle sont belle et je ne me moque pas tu as un Nikon donc!
allez travaille bien c'est charmant de savoir que mes cops bossent d'arrahe pied! car je suit les différent chantier y compris le réparation de Vincent! je suis toujours au même endroit et j'attend biopsie et chirurgie mais je crois que je vais arréter de vous parler de moi c'est sans intérer!
mon ami et mais amis je vous salut bien bas avec l'assurance de mon amitié
Jean Claude
