Sed
Maniaco Posteur
Maniaco Posteur


Inscrit le: 13 Mai 2015

Localisation: Villeurbanne
Âge: 56 Taureau

MessagePosté le: 23/11/2016 21:47    Sujet du message: Répondre en citant

Super nickel ta découpe de l'ouverture du cockpit, Dominique [clap] [clap] [clap].
Dis donc, il t'a gâté, le Sebastian Wink ! C'est vraiment sympa de sa part, mais maintenant va falloir assurer pour ton tableau de bord Laughing Laughing ! On attend ça impatiemment Very Happy .



Serge
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: Béziers somewhere in the world
Âge: 58 Scorpion

MessagePosté le: 24/11/2016 05:25    Sujet du message: Répondre en citant

Tu as aussi lessensdubois.net ils ont de très jolis placages, beaucoup de choix de loupes, il vend aussi sur: stores.ebay.fr/Les-Sens-du-Bois


Retroplane the World Touch - On the Web since 1854.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 24/11/2016 12:25    Sujet du message: Répondre en citant

avec quel type de fraise découpes tu de la tôle de laiton de 0,5 ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58 Scorpion

MessagePosté le: 24/11/2016 17:49    Sujet du message: Répondre en citant

Bonjour Dirana,
fraise carbure hélicoïdale de 1,5, 2 dents, coupe au centre (dite "en queue de poisson" avec une avance de 200mm/min compensée, à 16000T, en 1 passe traversante. tout dépends de ta machine et de sa précision) et tiens la découpe avec une petite palette de bois.
Tu peut aussi prendre une fraise 1 dent pour les métaux non ferreux… mais je n'en ai plus.
Il faut travailler en "avalant" et pas en "opposition" pour les fines tôles, comme ça la matière est repoussée vers l'extérieur, sans déformations.
La difficulté avec les tôles fines, et particulièrement dans le laiton, est que la tôle à tendance à remonter en fraisant.
Il faut bien brider la tôle sur le martyr de découpe (je mets des brides croisées en bois sous les brides métal pour "absorber" les vibrations.
2 attaches par pièce pour éviter qu'elles ne bougent en fin de découpe.
Il y a aussi la solution de coller la tôle avec du double face… mais ça encrasse la fraise et les copeaux collent ; du coup ça ne coupe plus, ça chauffe et ta fraise peut casser… !
Il faut aussi que la fraise sorte au minimum de la pince pour réduire au max les vibrations.
C'est un peu ce qui se passe quand on laisse le film de protection.

Voilà, tu connais tous mes secrets de fabrication.
Tu peux aussi lubrifier légèrement au pétrole… mais mon plateau est en bois et ça en fout partout ; il faudrait mettre un plastic pour les projections.
C'est pas simple mais avec méthode et les bons paramètres de coupe c'est propre.



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 24/11/2016 23:18    Sujet du message: Répondre en citant

Merci pour toutes ces informations.
J'avais fait des essais pas très concluants en faisant des passes de 0.1 mm .
Je referais des essais en 1 passe traversante et fraise 1 dent .
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 25/11/2016 11:16    Sujet du message: Répondre en citant

Essai ce matin très concluant en suivant tes recommandations.
J'ai bridé ma plaque de laiton entre 2 plaques de CTP 3 mm puis lancer l'usinage sans point d'attache.
la pièce est sortie nickel sans bavures ( voir photo )





pardon dominique d'avoir squatté ton post pour avoir des infos sur l'usinage des plaques laiton.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58 Scorpion

MessagePosté le: 25/11/2016 11:45    Sujet du message: Répondre en citant

eh ben voilà, nickel Very Happy
excuses nous Dominique, mais c'est pour la bonne cause.



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 25/11/2016 11:48    Sujet du message: Répondre en citant

C'est pas grave c'est pour la bonne marche du forum et de belles réalisations,c'est nickel [clap] [good]


Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Clifton
Psycho Posteur
Psycho Posteur


Inscrit le: 07 Mai 2014

Localisation: Anjou
Âge: 59 Capricorne

MessagePosté le: 27/11/2016 11:21    Sujet du message: Répondre en citant

Bravo à tous pour cette entraide, ça j'aime bien !

Il va faire des envieux ton Musger Dominique, c'est du beau travail.



Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....

Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Eric Spore
Incurable Posteur
Incurable Posteur


Inscrit le: 24 Nov 2008

Localisation: Lorient
Âge: 62 Bélier

MessagePosté le: 27/11/2016 20:09    Sujet du message: Répondre en citant

Houla, Dirana, tu es optimiste avec ton vario gradué jusqu'à 30m/s.
C'est sans doute pour le vol de nuage Laughing



Eric


Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 28/11/2016 13:25    Sujet du message: Répondre en citant

Quand j'ai le vario à 30 sur l'un de mes planeurs rétro je suis plutôt pessimisme car c'est généralement -30 m/s et je commence a sortir le sac poubelle.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 28/11/2016 19:40    Sujet du message: Répondre en citant

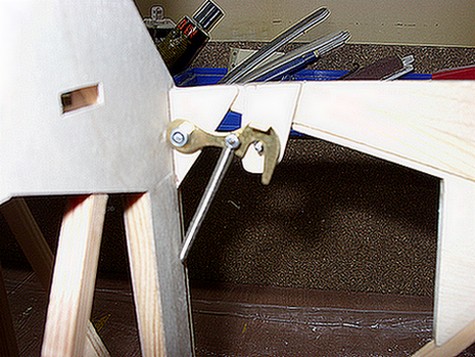

Bonsoir a tous,voila le système de fermeture de cockpit qui ne sera pas visible de l'extérieur [humm]




Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
chantereau michel
Accro Posteur
Accro Posteur


Inscrit le: 02 Nov 2010

Localisation: blois
Âge: 56 Poissons

MessagePosté le: 28/11/2016 23:00    Sujet du message: Répondre en citant

salut Dominique
il faut que tu sois sur qu'il se déverrouillera pas avec les vibrations du décollage [humm]
michel [vol]



michel
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 29/11/2016 00:10    Sujet du message: Répondre en citant

pas de risque il est bridé par un ressort qui le maintient fermé.


Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 30/11/2016 12:40    Sujet du message: Répondre en citant

Bravo pour cette construction.
Je suis très intéressé par le Musger mg12a 1/3 pour faire mon premier planeur avec ailes structure , coffrage CTP et finition vernie.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 30/11/2016 18:02    Sujet du message: Répondre en citant

Bonjour a tous,merci Dirana j'avais passé de bon moments de construction sur le cb 28 mais la c'est encore mieux que du plaisir pour l'instant on verra quand le moment du coffrage arrivera, les fermetures sont terminées.

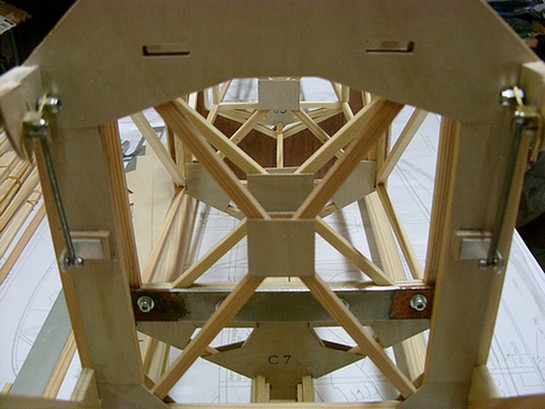

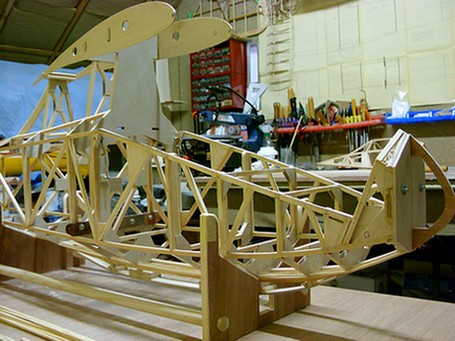

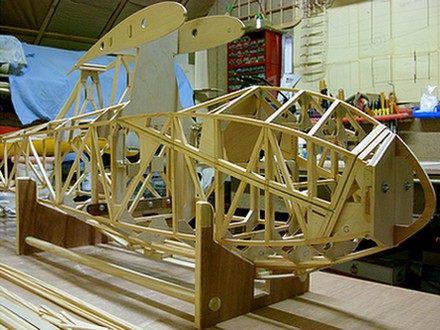

Bon deux petites photos juste pour le plaisir Laughing

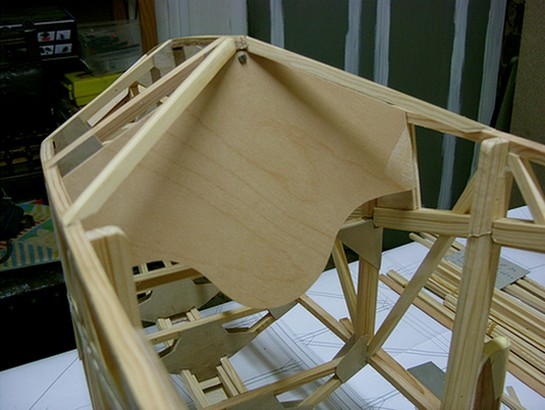

Préparation du tableau de bord j'attend du placage de plusieurs sortes de bois



Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
RichardP
Accro Posteur
Accro Posteur


Inscrit le: 26 Oct 2012

Localisation: ALENCON
Âge: 73 Cancer

MessagePosté le: 30/11/2016 18:38    Sujet du message: Répondre en citant

superbe ta construction Dominique [good]


Si le problème a une solution, il ne sert à rien de s'inquiéter. Mais s'il n'en a pas, alors s'inquiéter ne change rien.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Dirana
Fidèle Posteur
Fidèle Posteur


Inscrit le: 19 Jan 2016

Localisation: Maintenon 28
Âge: 64 Scorpion

MessagePosté le: 30/11/2016 19:27    Sujet du message: Répondre en citant

Tu es parti des plans de Vincent que as agrandi au 1/3 ?
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Visiter le site web de l'utilisateur
sebastian92
Psycho Posteur
Psycho Posteur


Inscrit le: 01 Sep 2015

Localisation: Hauts de seine
Âge: 58 Scorpion

MessagePosté le: 30/11/2016 19:36    Sujet du message: Répondre en citant

Nickel tes crochets de vérouillage Dominique [clap]
Tu les as façonnés dans les chutes du laiton du tableau de bord ? Wink



Pourvu que ça vole, roule, flotte… normalement j'ai tout bien fait pour !
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian

Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP)
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
DOMINIQUE DIOT
Incurable Posteur
Incurable Posteur


Inscrit le: 03 Nov 2013

Localisation: Somme
Âge: 69 Vierge

MessagePosté le: 30/11/2016 19:42    Sujet du message: Répondre en citant

Pour Dirana: c'est le plan que m'a fourni Vincent, agrandi par ses soins.
Sébastian: non ce sont des crochets de fermeture de vitrine



Lorsque on est encore en l'air, c'est qu'il est encore entier.
Dominique
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
