Posté le: 28/07/2016 23:56 Sujet du message: |
|
|
|
Merci à tous.
J'ai fait un test ce soir avec du tube zicral + carbone, ben ça résiste mal à 12kg. J'ai donc commandé 3 cordes à piano 8mm, merci Vincent de me les avoir trouvées. Je suis vraiment nul en recherche internet. J'adopte également le perçage + goupille.
J'ai trouvé une plaque acier zinguée en 5/10 pour tenter les roues. J'avoue que ma grosse inquiétude, c'est le brasage. Je ne dispose que d'un soudogaz camping gaz et je n'ai jamais pratiqué. Avant de me lancer sur les roues, je n'ai plus qu'à tenter de souder quelques bouts de métal, pas les moyens d'investir dans un autre chalumeau pour l'instant. Je vais relire les explications de Vincent.

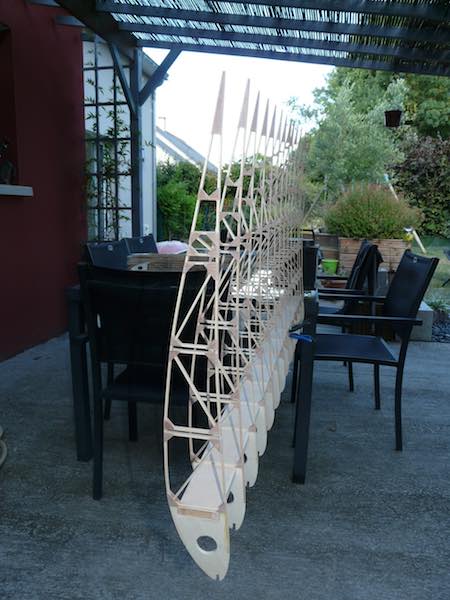

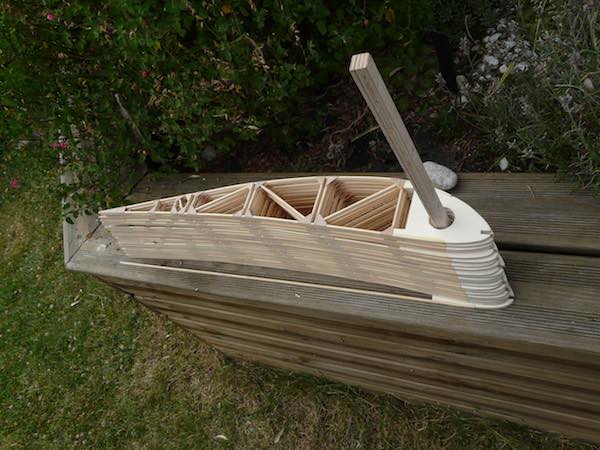

Pour le plaisir, deux photos des nervures. Sur la photo il en restait 12 à faire, il n'en reste que 8 maintenant.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
Posté le: 29/07/2016 05:06 Sujet du message: |
|
|
|
Soudogaz ça le fera, mais la flamme risque d'être grosse quand tu feras les rayons, tu as l'embout "pointe fine"?
acier zingué, je n'ai jamais essayé de braser à l'argent, à tester... sinon décaper le traitement zingué.
Retroplane et modélisme en pause, vanlife à haute dose. |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 31/07/2016 19:59 Sujet du message: |
|
|
|
Du bon et du moins bon ce week-end mais je termine avec un montage à blanc de la première aile (il manque les 4 premiers nervures). Je n'ai pas pu résister et j'ai bien fait. C'est ma première conception et je craignais ce premier assemblage. Et bien tout est pile poil et comment dire, je suis plus que ravi, regonflé à bloc après mes brasages plus que moche et ratés (çà je ne vous montre pas, j'ai tout collé à la déchetterie de colère ce matin ).
Bien sur cela va vous rappeler le montage du Coupet-Guerchais de Michel. Mêmes profils et même géométrie de l'aile.
A la lecture du post de Michel sur le Fulda, je crois bien m'être un peu compliqué pour la boite à clef. Tant pis, j'en tiendrai compte pour les prochaines constructions.
Le longeron arrière en collage :

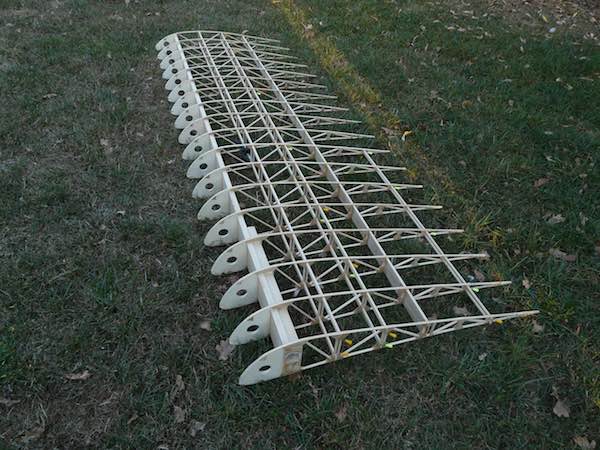

Et puis le premier assemblage à blanc de l'aile :
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
jean claude Crétal Serial Posteur
Inscrit le: 21 Avr 2008
Localisation: Charente-Maritime
|
Posté le: 31/07/2016 20:19 Sujet du message: |
|
|
|
Sympa le petit montage à blanc du dimanche soir
Jean-Claude
"Si il n'y avait pas le sol, l'Aviation ça serait pas dangereux!!!..."
Marcel Jeanjean (sous les cocardes 1919) |
|
Revenir en haut de page |
|
|
LEROY Maniaco Posteur
Inscrit le: 21 Juil 2011
Localisation: Maurepas 78
Âge: 71
|
Posté le: 31/07/2016 22:34 Sujet du message: |
|
|
|
C'est superbe !! ça sent la légèreté
Michel.L
Ceux qui s'avancent trop précipitamment reculeront encore plus vite |
|
Revenir en haut de page |
|
|
sebastian92 Serial Posteur
Inscrit le: 01 Sep 2015
Localisation: Hauts de seine
Âge: 60
|
Posté le: 31/07/2016 22:44 Sujet du message: |
|
|
|
C'est superbe Philippe ! une belle dentelle !
ça y est, c'est bien parti
1 an, ça passe vite, mais il te reste du temps pour peaufiner tes roues… et le reste de la machine qui va autour
Pourvu que ça vole, roule, flotte ! normalement j'ai tout bien fait pour…
Un bel avion est un avion qui vole bien ! Marcel Dassault
…………
Sebastian
Vends module émission 2.4 ghz pour Futaba, Hitec TZ-FM + 2 récepteurs corona 8 voies (contact en MP) |
|
Revenir en haut de page |
|
|
michel Serial Posteur
Inscrit le: 04 Mar 2007
Localisation: Luchon
|
Posté le: 31/07/2016 23:09 Sujet du message: |
|
|
|
belle construction Philippe, B.F en câble ? , et vrai lardage ?
Michel
|
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
Revenir en haut de page |
|
|
Anonyme Serial Posteur
Inscrit le: 26 Jan 2006
|
Posté le: 01/08/2016 08:42 Sujet du message: |
|
|
|
Jolie structure Philippe..t'as dû louper une étape pour le brasure à l'argent ! Même moi j'y arrive..Ou alors les excès de la fête de samedi?? |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 01/08/2016 10:39 Sujet du message: |
|
|
|
Bonjour,
Oui Michel, j'ai prévu le bord de fuite en câble et un vrai lardage également. Le lardage sera fait pendant mes Samedi après-midi d'hiver au musée. Cela permet de montrer aux visiteurs comment cela est fait. Mais ce point me tracasse depuis un bon moment. Les photos d'époque ne semble pas montrer de lardage sur cet appareil mais ce n'est pas facile de voir. Après en avoir discuté au musée avec Christian Ravel, il semble que certains appareils à vol lent comme ce planeur n'avait pas toujours de lardage. Mais c'est plus joli, alors bon...
Pour le brasage VIncent, j'ai relu les posts hier soir et mes ratages de dimanche matin ont plusieurs causes (dont peut-être l'esprit un peu embrumé effectivement Marc, c'était jour de mariage de la directrice du musée Samedi). J'ai utilisé une plaque d'acier zingué pour mes essais et je pense l'avoir mal nettoyée. N'ayant pas trouvé de baguette argent sans enrobage, j'ai donc utilisé de la baguette avec l'enrobage de flux sans utiliser de flux externe. Et c'est là que je m'y suis mal pris je pense. J'ai eu tendance à faire fondre la baguette au lieu d'attendre qu'elle fonde au contact du métal chauffé. Donc flux mal utilisé, grosse bousée, mauvais collage, bref, rien de bon. J'ai une pointe fine sur le soudogaz, ça au moins ça à l'air d'être bon ça semble chauffer correctement. Je me réapprovisionne avec les bons matériaux et je recommence dès que j'ai tout ça. Je reprends donc une tôle d'acier brut, de la baguette argent sans enrobage et du flux à part. J'ai vu à la GSB du coin du décapant pour brasure argent de marque Castolin, je crois que c'est ce que tu prends Vincent. En attendant je termine mon kit des ailes, il me reste à finir les boites à clefs en fixant les fourreaux de clefs d'ailes et les 2 x 4 nervures qui sont autour de ces boites à clef.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 01/08/2016 12:40 Sujet du message: |
|
|
|
C'était du 1,5 mm avec enrobage. Je viens de trouver sur ebay 3 baguettes de 1mm castolin à 60% argent pour 8€, c'est commandé, je n'ai plus qu'à attendre. J'espère que je ne me fais pas avoir
http://www.ebay.fr/itm/182226379922?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
VincentB Serial Posteur
Inscrit le: 23 Jan 2006
Localisation: A la playa, bajo el sol
Âge: 60
|
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 01/08/2016 19:41 Sujet du message: |
|
|
|
Merci Vincent, vu le prix très correct, j'ai commandé 2 m de fil (ça me fera de l'avance) et un pot de flux.
Slingsby Petrel, à mon gout le plus beau de tous, quoi que le Fafnir ... Ah ces ailes en mouette, un jour ....
Rien de ce qui est fini n'est jamais achevé tant que tout ce qui est commencé n'est pas totalement terminé (Pierre Dac) |
|
Revenir en haut de page |
|
|
Clifton Psycho Posteur
Inscrit le: 07 Mai 2014
Localisation: Anjou
Âge: 61
|
Posté le: 31/08/2016 22:03 Sujet du message: |
|
|
|
Bon, cette fois les vacances sont finies. Et comme j'ai laissé mes lunettes au fond de la Dordogne (la rivière, pas le département), je ne peux plus voler en attendant les nouvelles alors que je suis encore en congés jusqu'au 11 Septembre et que l'on a une météo à pomper des briques .
Donc avant les vacances, pas eu le temps de poster mais j'avais fini toutes les nervures :

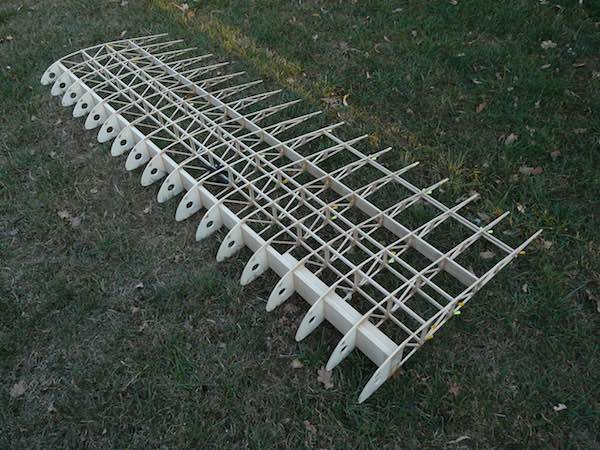

Et puis hier début de l'assemblage des éléments de la première aile :

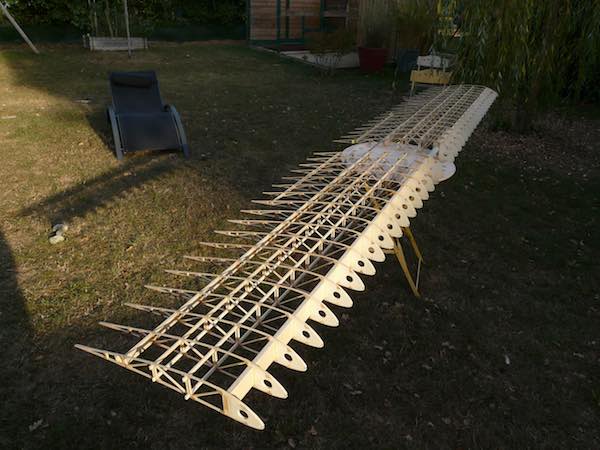

Et ce soir sortie du chantier, la structure principale est terminée :
